Operações de Elementos Sólidos

As Operações de Elementos Sólidos criam formas complexas por operações booleanas: subtração, adição e interseção. Os elementos ficam ligados: se um deles muda de lugar ou de definições, o resultado se atualiza.

Elas podem ser feitas em qualquer janela de modelo:

• Modelagem > Operações Elementos Sólidos;
• Vincular > Operações Elementos Sólidos, no menu de contexto de um elemento selecionado.

Paleta

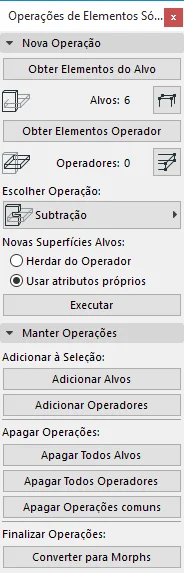

O comando Modelagem > Operações Elementos Sólidos abre esta paleta flutuante:

A operação distingue dois papéis:

• Alvo: o elemento cuja geometria será modificada.
• Operador: o elemento que modifica o Alvo.

O Operador não é alterado nem apagado. Depois da operação, o vegetal do Operador pode ser escondido sem desfazer o resultado, ou mostrado como estrutural, para que o contorno continue visível e ajustável.

Tipos de operação

Na ilustração, a parede inicial está à esquerda, seguida pelas cinco operações. O Operador aparece em modo estrutural.

• Subtração: corta a forma do Operador no Alvo.
• Subtração com Extrusão para Cima: corta a forma do Operador e a sua projeção vertical, da base do Operador ao topo do Alvo.
• Subtração com Extrusão para Baixo: corta a forma do Operador e a sua projeção vertical, do topo do Operador à base do Alvo.
• Interseção: mantém só a parte comum ao Alvo e ao Operador.
• Adição: soma a forma do Operador à do Alvo.

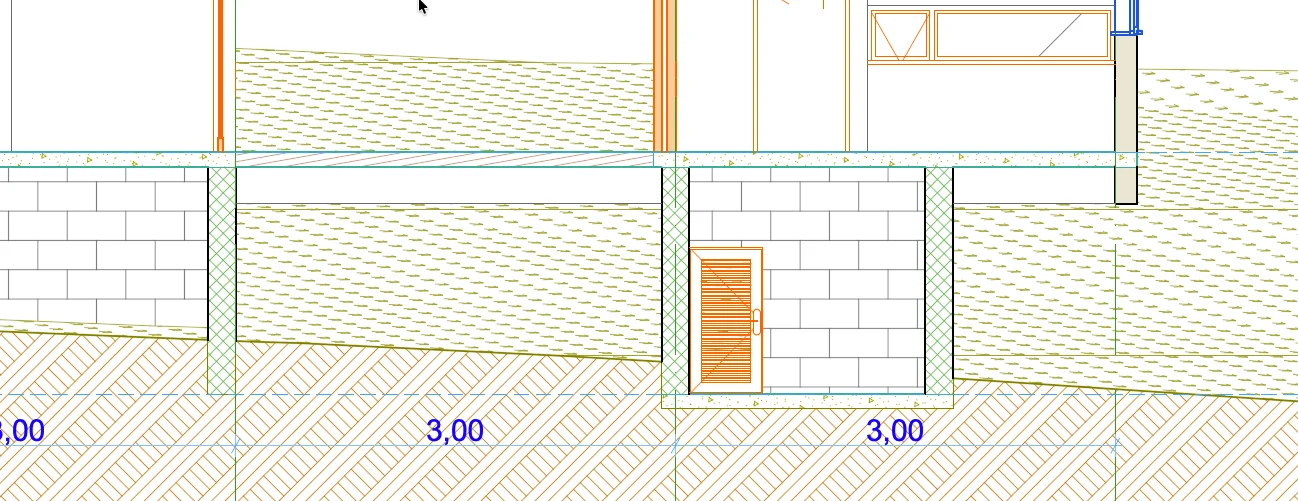

Exemplo: terreno atravessado pela fundação

Quando a malha do terreno atravessa paredes e lajes da fundação, use a malha como Alvo, as paredes e a laje como Operadores e a Subtração com Extrusão para Cima.

O passo a passo completo está no tutorial: 9. Recorte do terreno pela fundação
