Conjuntos de Canetas

O conjunto de canetas define a espessura e a cor de cada caneta (1 a 255). Como a espessura das linhas deve acompanhar a escala, cada conjunto é calibrado para uma escala, para que os traços impressos tenham sempre a mesma espessura física.

Conteúdo:

Ver as espessuras na tela

Em Visualização > Opções de Visualização na Tela, ative Espessura Real da Linha. Também dá para ativar com o botão direito numa área vazia da tela.

Canetas de um elemento

Nas Definições do elemento, aba Planta e Corte, configuram-se as canetas de Corte e de Contornos (linhas em vista). Cada elemento fica ligado a uma ou mais canetas do conjunto em uso.

Em elementos com Composição, o peso das canetas vem da composição. Em elementos com Perfil Complexo, vem das definições do perfil, no Gestor de Perfil.

Organização do conjunto

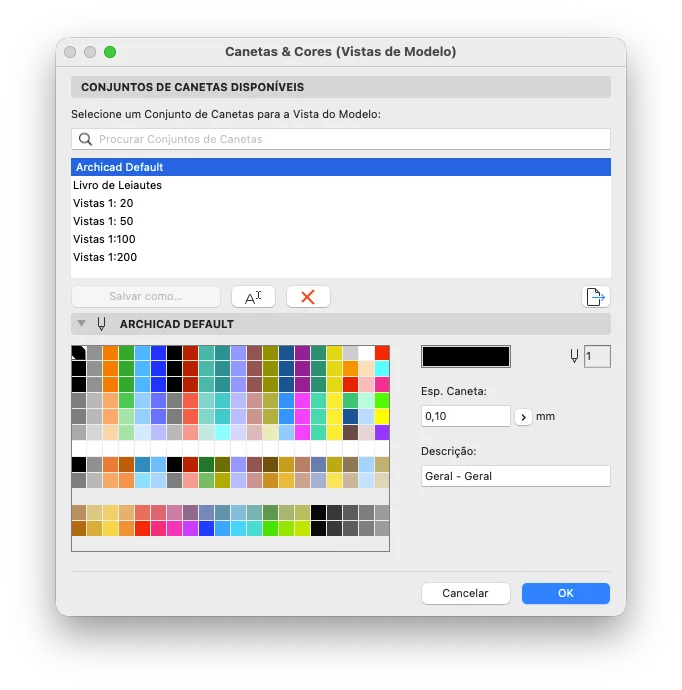

Na janela Canetas & Cores, a parte de cima guarda os conjuntos disponíveis e a de baixo as 255 canetas do conjunto selecionado, em três trechos:

1. Canetas padrão atribuídas às ferramentas, em colunas por categoria (Geral, Elementos 2D, Aberturas, Objetos, Documentação etc.).
2. Canetas associadas aos materiais de construção.
3. Canetas coloridas para representação gráfica.

⚠️ Ao trocar a caneta de um elemento, fique dentro da categoria dele: caneta de parede para parede. Nunca use uma caneta da categoria paredes numa viga, por exemplo. A categoria de cada coluna aparece ao passar o cursor sobre a cor.

As três últimas colunas da direita são canetas coloridas de trama e símbolo. As duas últimas linhas não estão ligadas a ferramentas e servem para usar cores no modelo.

Alterar uma caneta

Selecione a caneta e altere cor, espessura ou descrição nas opções da direita, embaixo. Depois salve por cima do conjunto ou como um conjunto novo. Para uma cor nova, use um quadrado vazio fora das categorias (por exemplo, abaixo das canetas de representação gráfica).

Revisão das espessuras

• Camadas de uma Composição: Opções > Atributos do Elemento > Composições > coluna Caneta Linha, com canetas de materiais de construção.
• Perfil Complexo: Opções > Atributos do Elemento > Gestor de Perfil > selecione a trama > habilite o Tipo de Contorno e escolha a Caneta de Contorno.
• Caneta uniforme em vista nos cortes: nas Definições do Corte Selecionado, aba Visualização do Modelo, a opção Preencher Superfície em Vista com (em Elementos Não Cortados e em Área Distante Marcada) sobrepõe todos os elementos em vista com uma caneta só. Desabilitada, cada elemento usa a sua.

Conjuntos do template

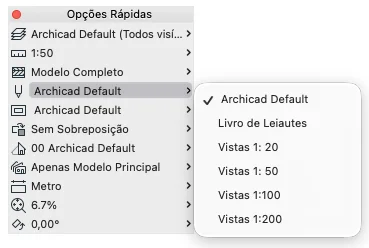

O conjunto Livro de Leiautes é aplicado automaticamente nas folhas e não deve ser usado em vistas do Mapa de Vistas.
