Modelando paredes: linha de referência, ortogonal e atalhos de distância

Linha de referência da parede

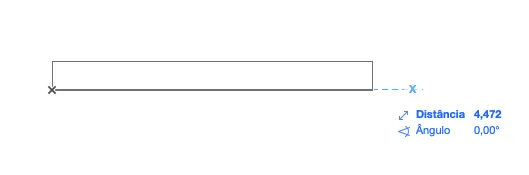

Ao clicar em um ponto (ex.: 0,0) e puxar a parede, ela é desenhada com uma linha de referência mais espessa/em negrito, e a espessura da parede cresce a partir dela.

A posição da linha de referência pode ser:
- Face externa: linha de referência em cima, espessura cresce para baixo.
- Face interna: linha de referência embaixo, espessura cresce para cima.
- Centralizada: linha de referência no meio, espessura distribuída para os dois lados.

Atalho para alternar a localização da linha de referência durante a modelagem: C — cada pressão alterna entre centro → face interna → face externa → centro, e assim sucessivamente.

Identificando a linha de referência de uma parede já criada: ao parar o mouse sobre a parede, o cursor (símbolo de “Y invertido”) aparece em negrito do lado em que está a linha de referência, e sem negrito do lado oposto.

Travando na ortogonal e inserindo distância

Fluxo para desenhar uma parede com medida exata e travada na horizontal/vertical:

1. Clicar no ponto inicial da parede.
2. Apontar na direção desejada e manter Shift pressionado (trava o eixo/ortogonal).
3. Ainda com Shift pressionado, pressionar R (atalho de distância) → Shift + R.
4. Digitar a medida desejada (ex.: 4) e pressionar Enter.

É possível digitar a distância sem usar Shift + R (apenas apontar a direção e digitar o número + Enter), mas isso é menos garantido — pequenos desvios no clique podem deixar a parede levemente torta. Por isso recomenda-se sempre usar Shift + R (trava ortogonal + atalho de distância). Existe também o atalho Shift + D, mas o uso de R é preferível, pois D às vezes não funciona corretamente.

• ESC uma vez: atalho para voltar à ferramenta de seleção (seta).

Junção entre paredes

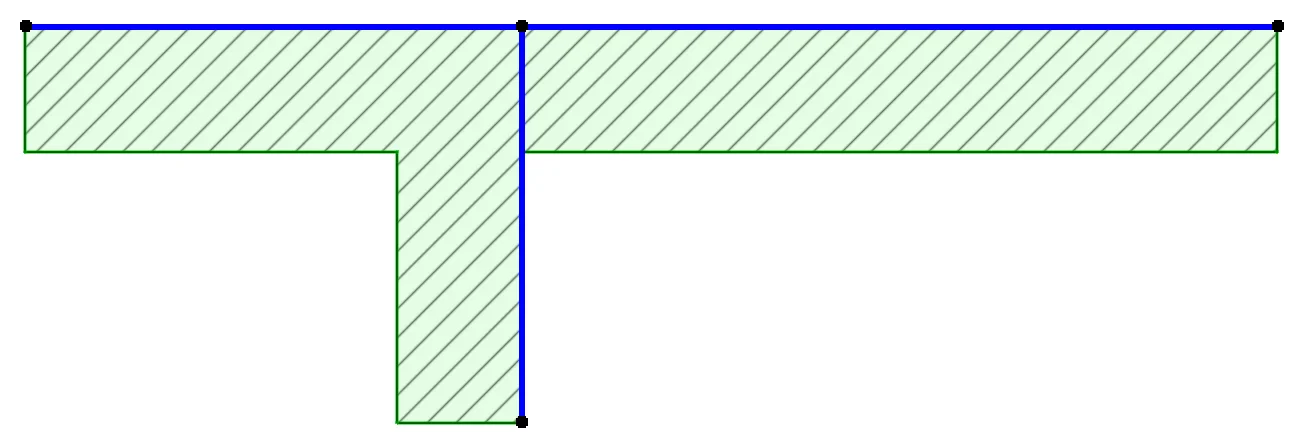

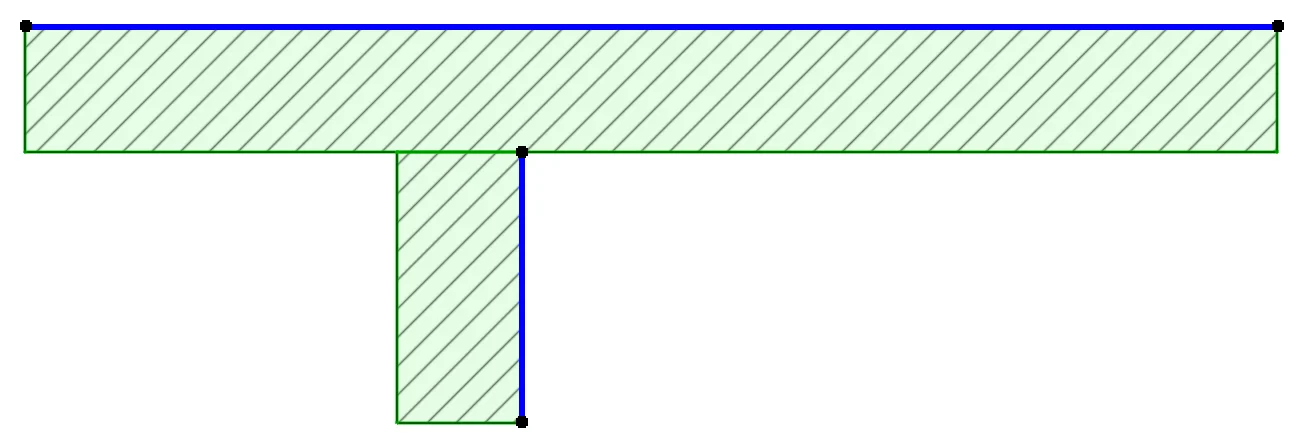

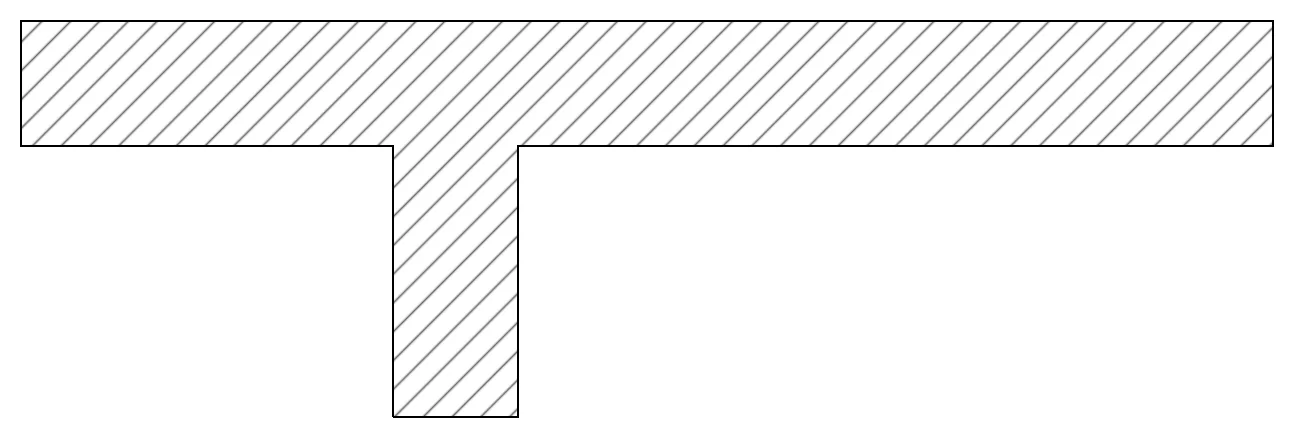

Na prática, não é necessário se preocupar em clicar exatamente sobre a linha de referência: o ArchiCAD tende a unir automaticamente a linha de referência de uma nova parede com a de uma parede existente, mesmo que o clique inicial não seja exatamente sobre essa linha.

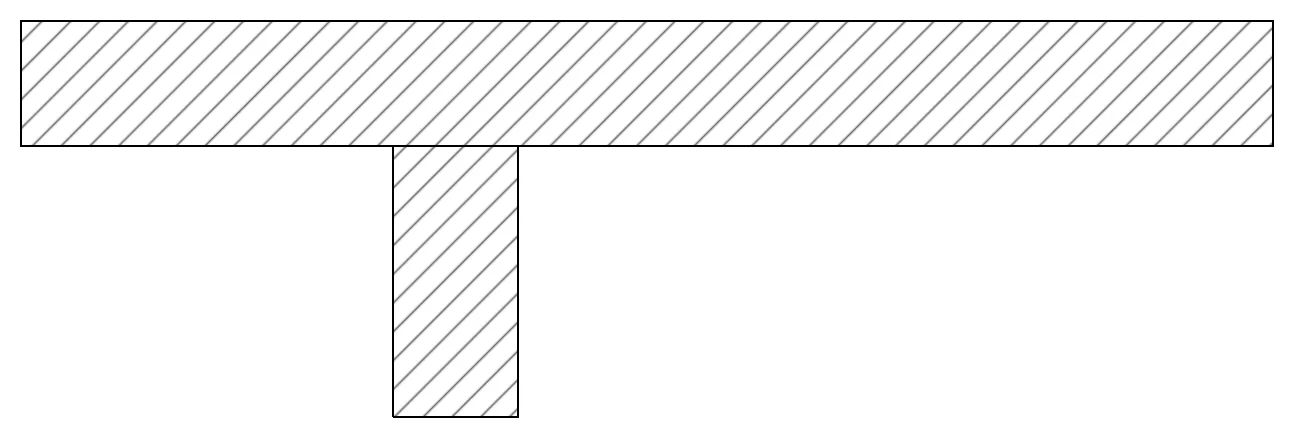

Se as paredes não se juntarem corretamente, o motivo é que as linhas de referência não estão se tocando — nesse caso, é necessário ajustar a posição (ex.: usando a ferramenta mover) para que as linhas de referência se encontrem e a junção fique correta.
