Ferramenta de Parede (Definições)

Acessando as definições da parede

A ferramenta de parede fica na aba Modelagem. Para acessar suas definições:

• Clicar duas vezes no ícone de parede, ou
• Selecionar a ferramenta de parede e clicar no ícone de Definições.

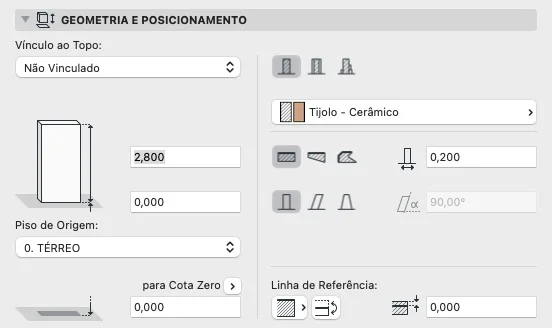

Vincular ou não ao topo

Primeira opção configurável: vincular ou não a altura da parede ao pavimento superior.

Não vinculado:

• A altura da parede é definida manualmente (ex.: 2,80 m).
• Se as definições de piso forem alteradas depois (ex.: de 3 m para 4 m de pé-direito), a parede permanece com a mesma altura (2,80 m) — seria necessário selecionar e ajustar manualmente todas as paredes.

Vinculado ao pavimento superior:

• Em vez de definir a altura da parede diretamente, define-se o topo da parede em relação ao piso do pavimento superior (ex.: -20 cm, considerando uma laje de 20 cm de espessura) — resultando na mesma altura de 2,80 m no exemplo dado.
• Se as definições de piso mudarem (ex.: de 3 m para 4 m), a parede se ajusta automaticamente, subindo junto (ex.: passaria de 2,80 m para 3,80 m).

Vinculada é sempre melhor? Não necessariamente — muitas vezes deixa-se não vinculada para simplificar o raciocínio durante a modelagem, mesmo sabendo que isso implica ajuste manual caso o pé-direito seja alterado depois. É uma escolha de fluxo de trabalho, não uma regra fixa.

Nível da parede

O nível indicado nas definições é relativo ao pavimento em que se está trabalhando:

• No pavimento térreo, o nível zero da parede corresponde também ao nível zero (cota zero) do projeto.
• No primeiro pavimento, o nível zero da parede corresponde automaticamente ao nível 3 (ou o valor configurado) da cota zero do projeto — esse valor vem das Definições de Pisos vistas na aula anterior.

Ou seja, o que importa configurar aqui é a posição relativa ao pavimento atual; o nível absoluto no projeto é calculado automaticamente a partir das definições de piso.

Tipos de parede

1. Simples/básica: uma única camada de material de construção (opção mais usada neste estágio do curso).
2. Composta: composição formada por várias camadas de materiais (ex.: reboco + bloco de tijolo + reboco) — assunto de aula futura.
3. Perfil complexo: geometrias mais elaboradas, como sanca de gesso, rodapé etc. — também assunto futuro.

Material de construção

O material de construção define tanto a representação gráfica 2D quanto a textura/superfície no ambiente 3D do elemento (assunto com aula específica mais adiante). Exemplo usado: tijolo cerâmico.

Espessura da parede

1. Espessura constante (mais comum, ~99% dos casos): a parede mantém a mesma espessura do início ao fim.
2. Espessura variável: início com uma medida (ex.: 15 cm) e fim com outra (ex.: 30 cm) — usada raramente.
3. Geometria poligonal: espessura definida por um contorno poligonal livre — útil, por exemplo, para representar volumetrias de edifícios do entorno; não relevante neste estágio.

Para este curso, mantém-se espessura constante (ex.: 20 cm).

Inclinação da parede

1. Reta (padrão, mais usada).
2. Inclinada.
3. Dois ângulos diferentes — usada raramente.

Linha de referência

Pode ser posicionada na face externa, no centro ou na face interna da parede (já visto em aula anterior sobre modelagem de paredes).

Representações 2D

Inclui configurações de estilo e espessura de linha para corte, vista e projeção, além da caneta usada na linha de projeção. O ArchiCAD já vem com configurações padrão que funcionam bem na maioria dos casos, sem necessidade de ajuste neste momento.

Um ajuste útil fica em Visualização em Planta:

• Apenas Corte: para paredes que passam acima do plano de corte e mostram projeções desnecessárias.
• Tudo em Vista: para paredes abaixo do plano de corte que devem aparecer só em vista, sem hachura de corte.

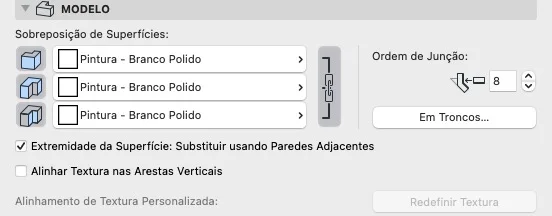

Superfícies e o “cadeado” de sincronização

Dentro da seção de “Modelo”, se as opções de sobreposição de superfície estiverem desabilitadas, o ambiente 3D exibirá a textura do material de construção definido (ex.: aparência de tijolo cerâmico).

Para pintar a parede com uma cor/superfície específica (ex.: branco), é preciso habilitar a sobreposição de superfície nos lados desejados (bordas e/ou face oposta).

Ícone de cadeado:

• Habilitado: ao trocar a superfície de um lado, os outros lados acompanham automaticamente a mesma alteração — mantém todos os lados padronizados com a mesma superfície.
• Desabilitado: permite configurar superfícies diferentes em cada lado da parede de forma independente.

Exemplo usado na aula: superfície “branco polido” aplicada a todos os lados com o cadeado habilitado.

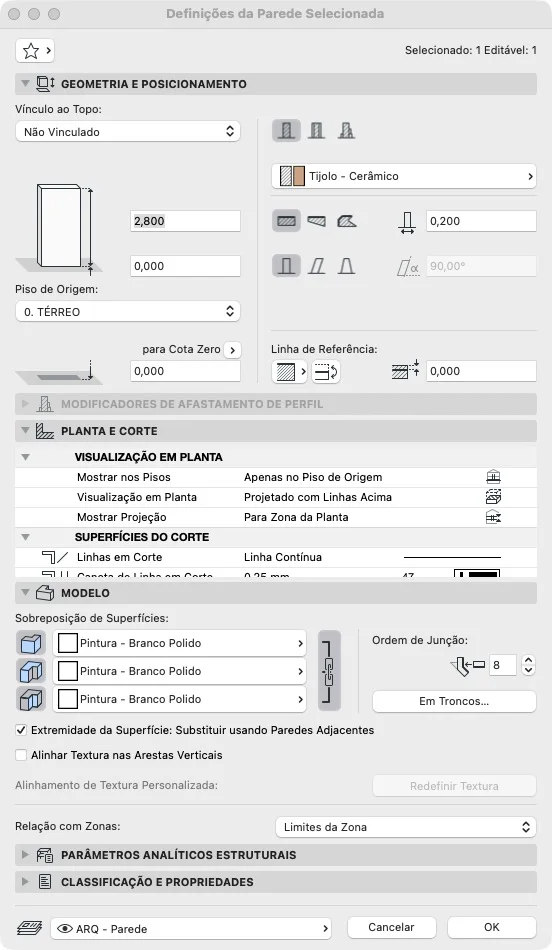

Resumo das definições da parede
