A escala define a relação entre o tamanho real do elemento e o tamanho com que ele aparece no desenho. Ela afeta o tamanho dos textos e a quantidade de detalhe visível.
Escalas no template
| Escala | Uso |
|---|---|
| 1:500 | Implantação no Estudo Preliminar |
| 1:200 | Implantação no Desenho Técnico |
| 1:100 | Plantas, cortes e elevações no Estudo Preliminar; vistas 3D e perspectivas |
| 1:50 | Plantas, cortes e elevações no Desenho Técnico e Projeto Executivo |

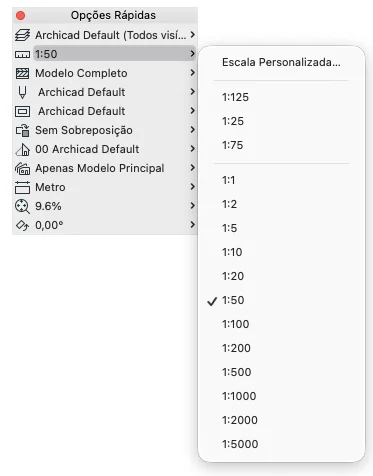

A escala guardada na vista é independente da escala de impressão do leiaute. Ela serve de referência para o tamanho dos elementos de anotação (cotas, textos, símbolos).
Sensibilidade à escala
O nível de detalhe de esquadrias e de alguns objetos pode acompanhar a escala: numa escala maior o elemento mostra mais detalhes; numa menor, menos. Isso se habilita nas Definições do elemento.
Para controlar o detalhe pela fase de projeto, e não pela escala, use as OVM: Opções de Visualização do Modelo (OVM).
