Criar um leiaute de trabalho

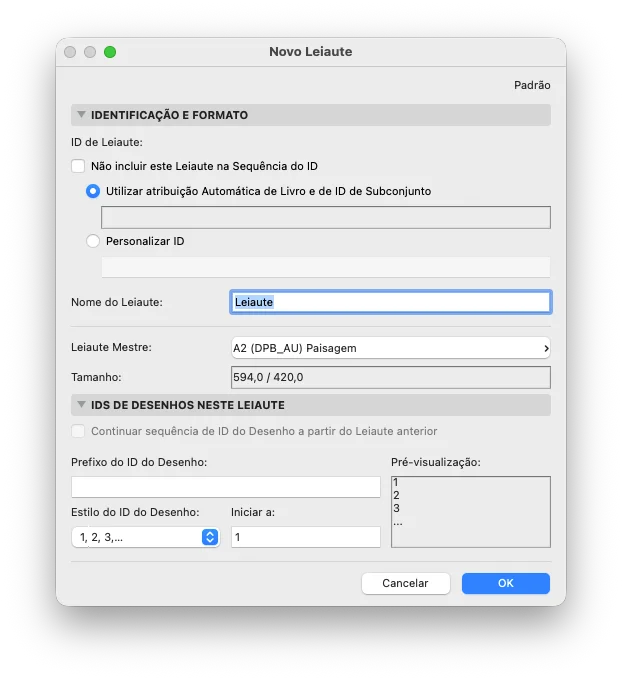

Na parte de baixo do Livro de Leiautes, clique em Novo Leiaute.
Escolha o Leiaute Mestre de base: o leiaute de trabalho herda o tamanho da folha e tudo o que está desenhado nele, como o carimbo.

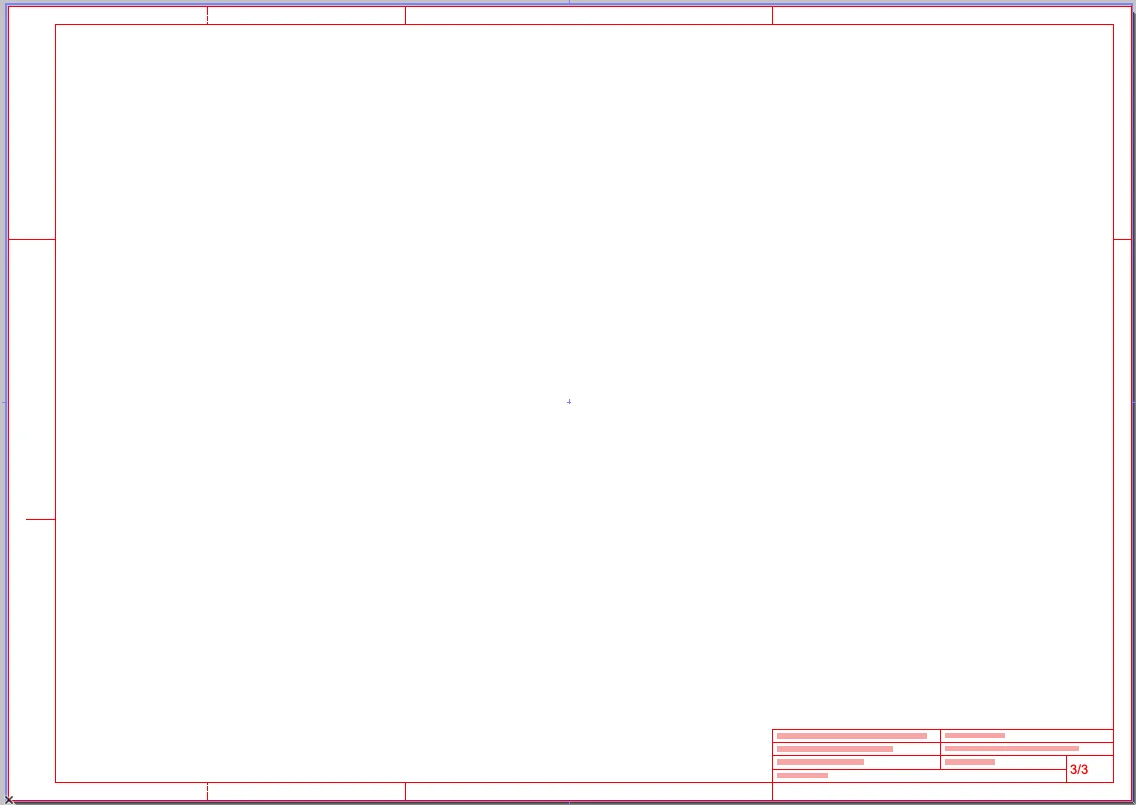

Esses elementos aparecem em vermelho no leiaute de trabalho: estão no leiaute mestre e só podem ser alterados lá.
Duplicar leiautes: selecione um leiaute e arraste segurando Ctrl (Windows) ou Alt (Mac).
Inserir vistas

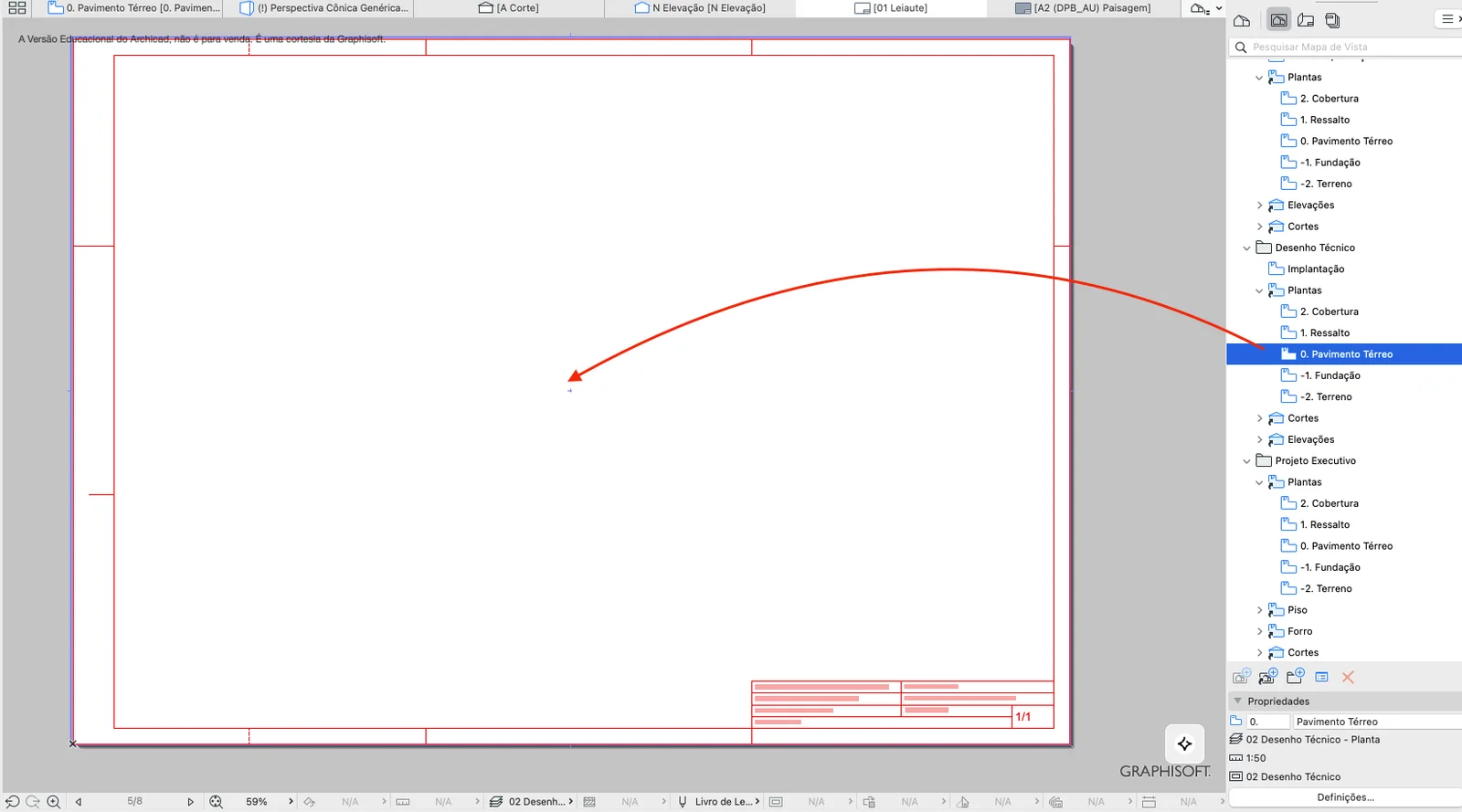

Arraste uma vista do Mapa de Vistas para a folha. Ela entra com todas as definições salvas.

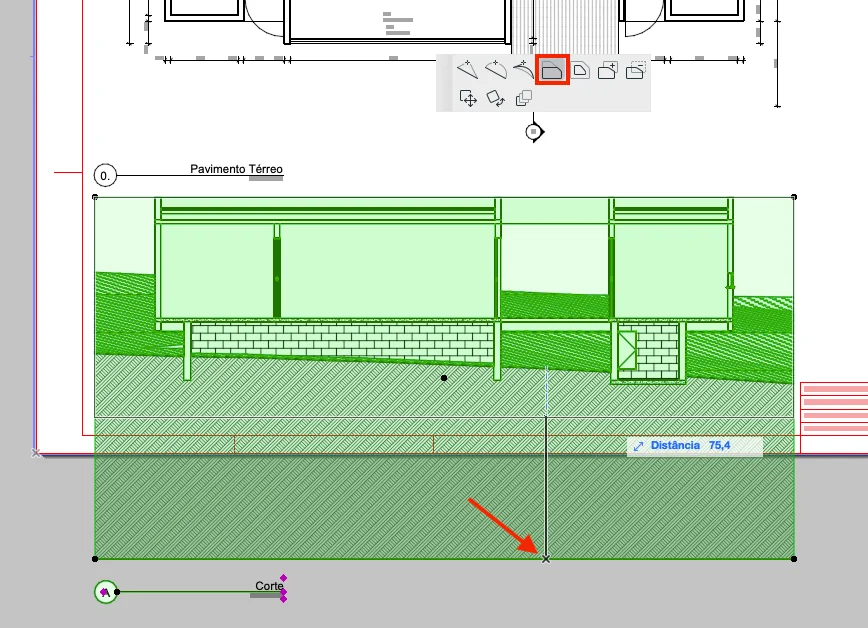

Clicando nas arestas e vértices do desenho, a paleta flutuante ajusta o recorte na folha.

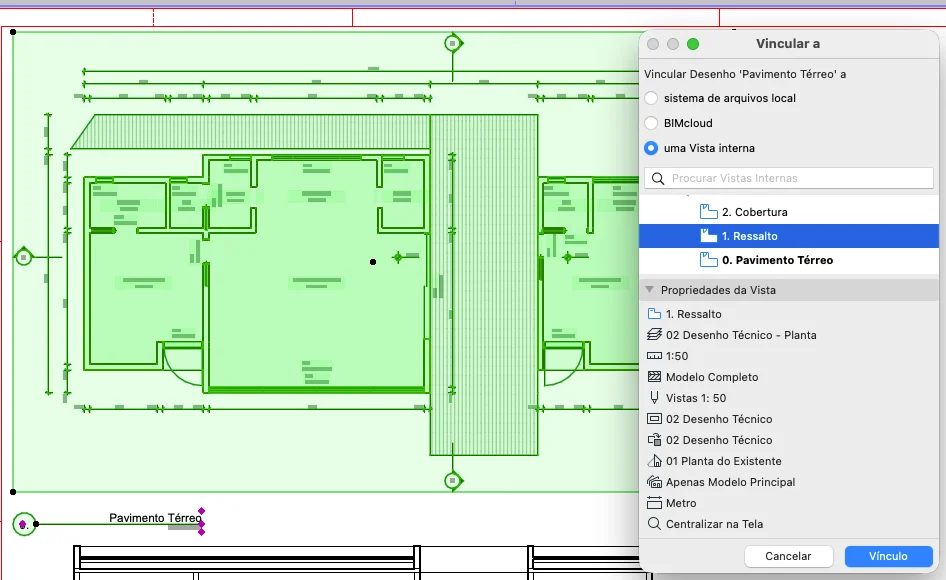

Para inserir a planta do pavimento de cima alinhada com a de baixo: copie o desenho já colocado para o lado, clique com o botão direito, use Vincular Desenho a… e escolha a vista do pavimento de cima.
Com o botão direito no desenho:
- Vista Original: abre a vista de origem;
- Abrir Vista Original com Leiaute como referência: abre a vista com a folha por baixo, para conferir se o desenho ainda cabe depois de alterações.
Definições do desenho
Com o desenho selecionado, abra as definições (Ctrl + T / Cmd + T):
- Identificação: atualização automática (mais prática) ou manual (útil em arquivos pesados).
- Tamanho e aparência: dimensões do desenho na folha, escala e conjunto de canetas.
- Moldura: ajuste manual da moldura e se ela sai na impressão.
- Título: estilo do título do desenho.
- Estilo de texto do título: graficação do título.
- Título do desenho: seis abas com posição, informações exibidas e graficação.
