Plantas, levantamentos e fotos de satélite entram no Archicad como imagem, sem escala. Para desenhar sobre elas, a imagem precisa ficar em tamanho real.
- Importe a imagem num pavimento ou, de preferência, numa folha de trabalho, para que ela não se misture ao modelo.
- Desenhe uma linha sobre uma medida conhecida da imagem (uma cota, um lado do lote).

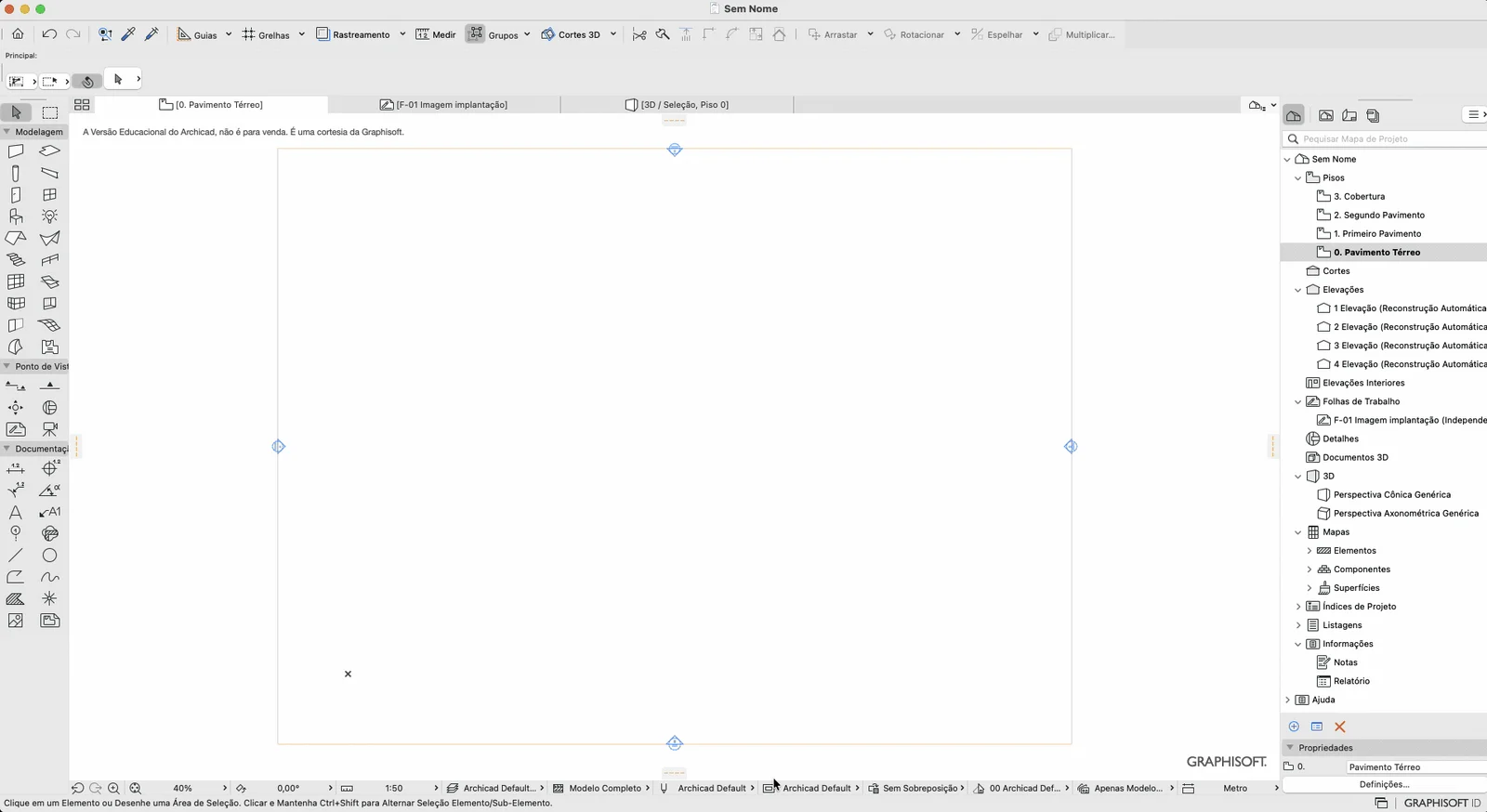

- Selecione a imagem e use o comando Novo Tamanho: clique no ponto de origem, nas duas pontas da medida na imagem e, por fim, digite o comprimento real.
- Confira com a ferramenta Medir uma segunda medida conhecida.
Com a imagem numa folha de trabalho, use o Rastreamento para vê-la por baixo do pavimento enquanto modela. Veja Rastreamento e referência.
Exemplos no tutorial
Refúgio São Chico: passos 2 e 4.
