Na apostila

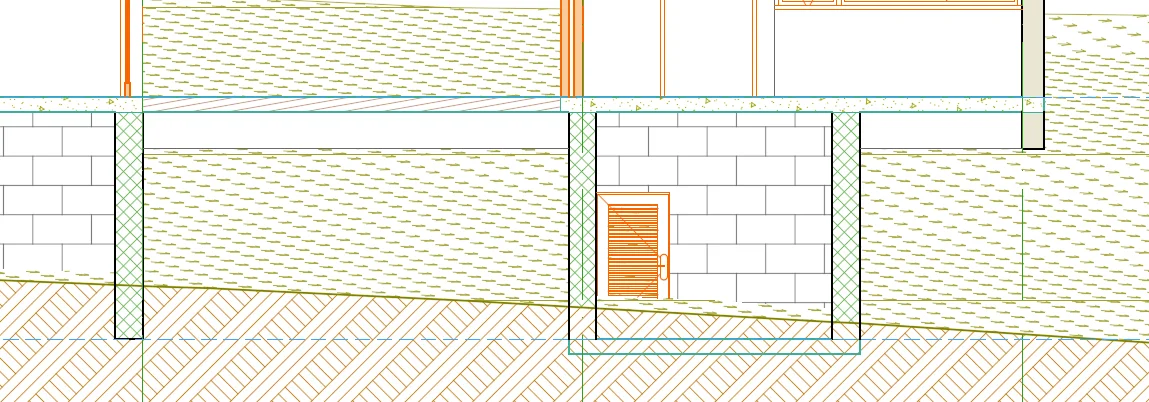

A malha do terreno atravessa as paredes e a laje da fundação. A solução é subtrair esses elementos do terreno com uma operação de elementos sólidos.
-

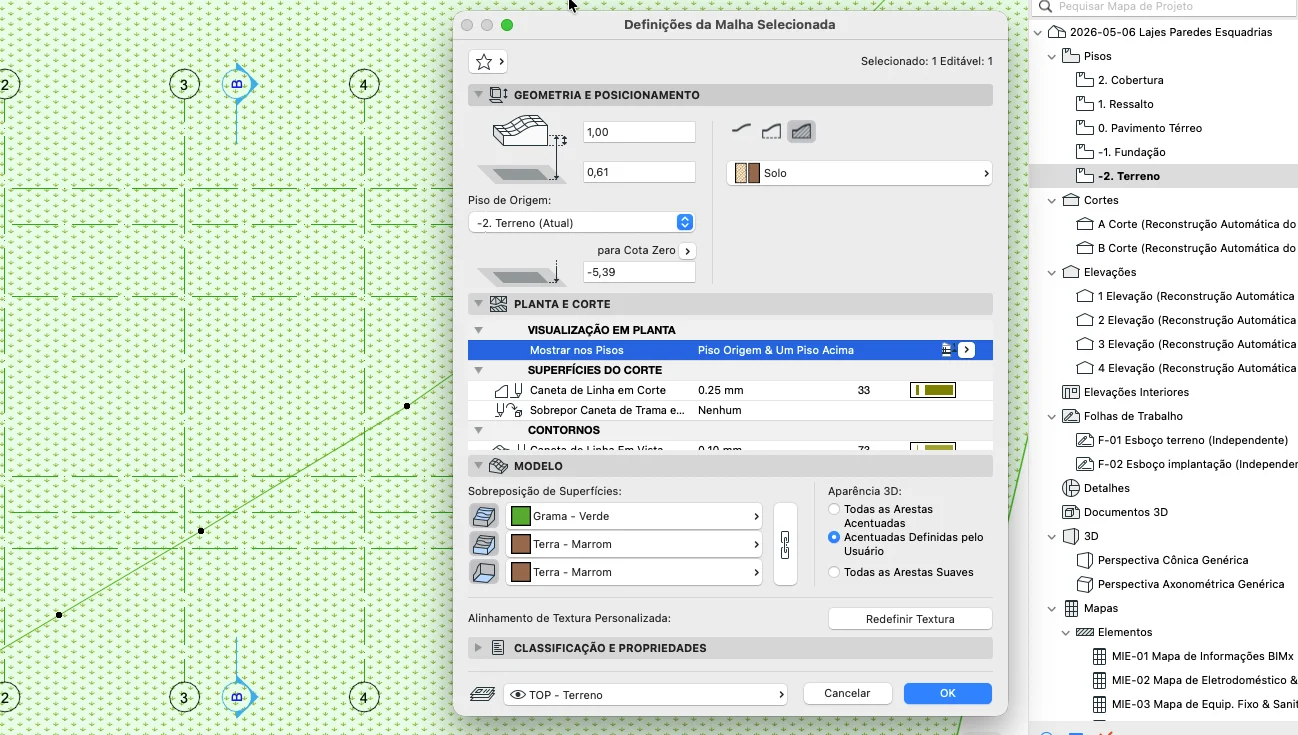

Nas definições da malha, em
Visualização em Planta, escolha Mostrar nos Pisos: Piso Origem & Um Piso Acima, para que o terreno apareça na planta da fundação.
-

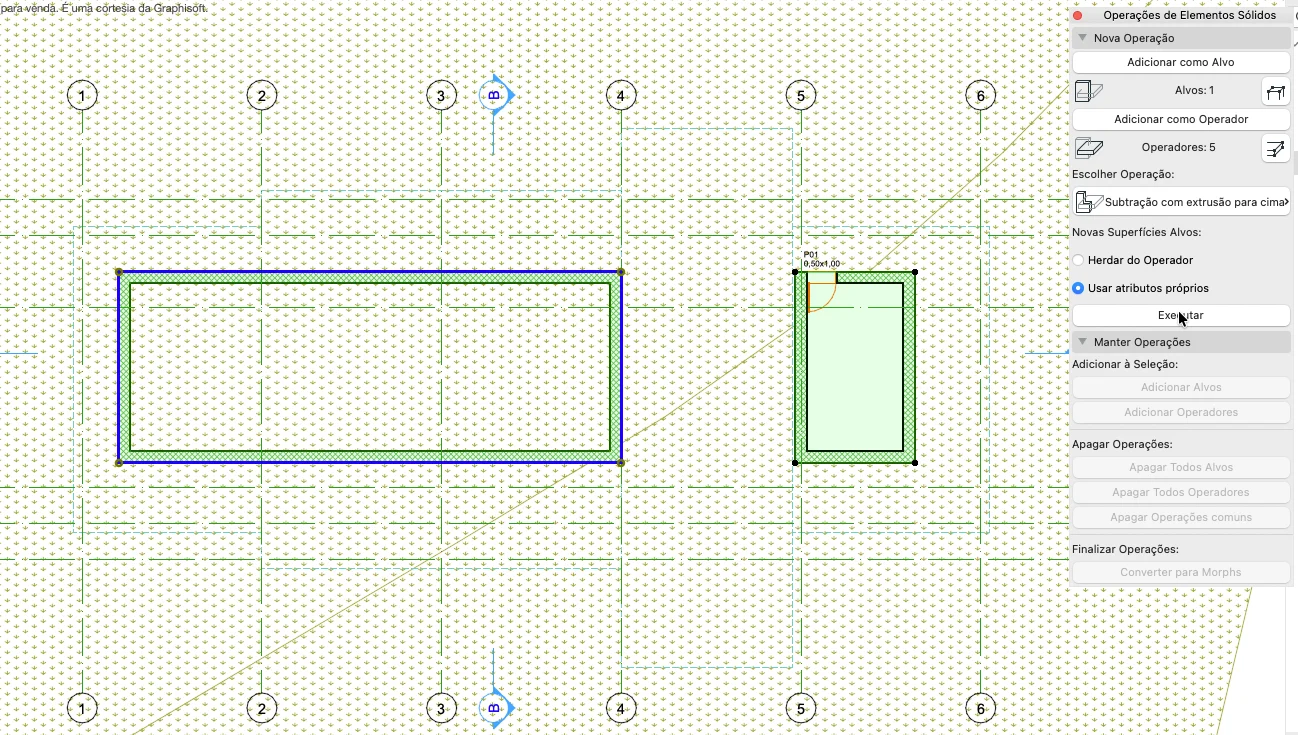

Na planta da fundação, abra a paleta Operações Elementos Sólidos (Modelagem > Operações Elementos Sólidos).
-
Defina:
- Alvo: a malha do terreno;
- Operador: a laje de piso e as paredes da fundação.
-
Escolha Subtração com Extrusão para Cima e clique em
Executar.

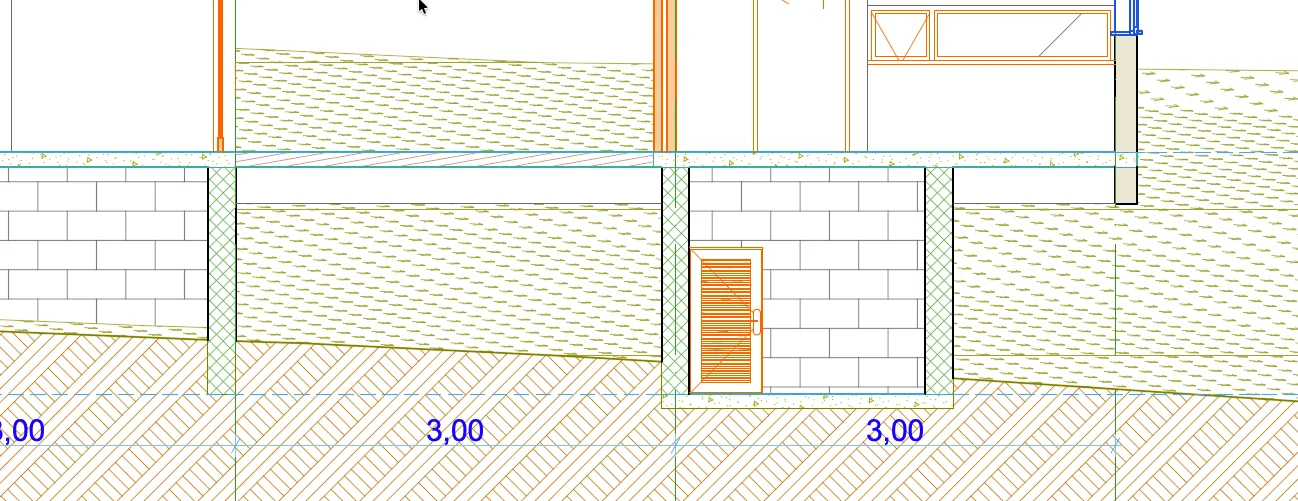

Resultado
