Vegetais (Layers)

O que são

Vegetais é o nome que a versão em português do Archicad dá às camadas (Layers, na versão em inglês). Servem para separar os elementos de forma lógica (ex.: paredes, mobiliário, cotas, textos) e controlar o que aparece ou pode ser editado em cada vista.

• Cada ferramenta tem um vegetal padrão: o elemento novo entra automaticamente nele.
• Um elemento pertence a um único vegetal.
• Portas, janelas, aberturas e janelas de canto não têm vegetal próprio: seguem o vegetal da parede em que estão. Câmaras não têm vegetal.
• O Vegetal Archicad é especial: não pode ser apagado, escondido nem protegido. Elementos que perdem a definição de vegetal vão para ele.

Mudando o vegetal de um elemento

Selecionar o elemento e escolher outro vegetal no seletor da Caixa de Informações ou na parte de baixo do diálogo de definições do elemento.

Acessando o diálogo

• Ctrl+L / Cmd+L.
• Ícone Definições de Vegetais na Barra de Opções Rápidas (rodapé da janela).
• Opções → Atributos do Elemento → Vegetais ou Documentação → Vegetais → Vegetais.

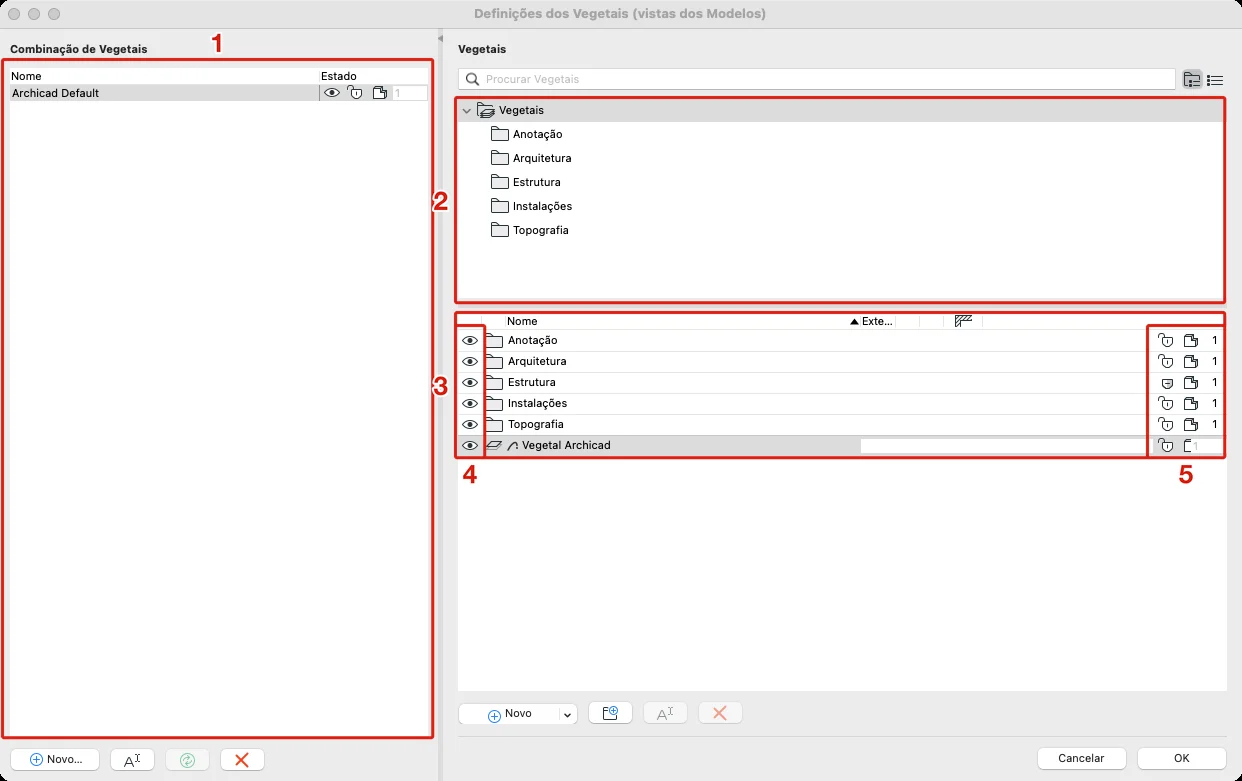

O diálogo Vegetais

1. Combinações de Vegetais do projeto, com os botões Novo, Renomear e Apagar embaixo.
2. Pastas de vegetais (o template organiza em Anotação, Arquitetura, Estrutura, Instalações e Topografia). Selecionar uma pasta mostra o seu conteúdo na lista abaixo.
3. Lista de vegetais da pasta selecionada, com nome e extensão do nome. O Vegetal Archicad aparece sempre.
4. Mostrar/Esconder (olho).
5. Proteger/Desproteger (cadeado), Modo de vista 3D e número do grupo de interseção.

Estado do vegetal

Para um ou mais vegetais (ou pastas) selecionados, clicar nos ícones para mudar:

• Mostrar/Esconder (olho): elementos de vegetal escondido não aparecem.
• Proteger/Desproteger (cadeado): elementos de vegetal protegido não podem ser editados nem apagados, e nada novo pode ser colocado nele.
• Modo de vista 3D: Sólido ou Estrutural (aramado), independentemente do estilo 3D da janela.
• Grupo de interseção: número que controla se os elementos se conectam (ver abaixo).

Em pastas com vegetais de estados diferentes, o ícone aparece como “misto”. Para mostrar tudo: Documentação → Vegetais → Mostrar Todos os Vegetais.

Combinações de Vegetais

Uma combinação é um conjunto nomeado de estados dos vegetais (quais aparecem, quais estão protegidos). Ex.: uma combinação para a planta de layout mostra mobiliário; outra, para a planta de forro, esconde o mobiliário e mostra as luminárias. Cada vista é salva com uma combinação de vegetais.

Aplicar uma combinação: pelo menu pop-up na Barra de Opções Rápidas, pelo diálogo Vegetais (selecionar à esquerda e OK), por Documentação → Vegetais, ou nas Definições de Vista.

Criar uma combinação:

1. No diálogo Vegetais, clicar em Novo, abaixo da lista de combinações.
2. Dar um nome.
3. Na lista à direita, ajustar o estado dos vegetais.
4. Clicar em Atualizar.

Para editar uma combinação existente: selecioná-la, mudar os estados e clicar em Atualizar.

Vegetais Rápidos

Paleta em Janelas → Paletas → Vegetais Rápidos. Muda o estado sem abrir o diálogo:

• Alternar Mostrar/Esconder e Proteger/Desproteger de todos os vegetais.
• Esconder, proteger ou desproteger os vegetais dos elementos selecionados.
• Esconder Outros Vegetais e Proteger Outros Vegetais: isola os vegetais da seleção.
• Desfazer/Refazer as ações da paleta (até 10).

Grupo de interseção

Elementos que se cruzam e estão em vegetais com o mesmo número de grupo se conectam (ex.: paredes que se encontram limpam as linhas da junta). Por padrão, todos os vegetais estão no grupo 1. Para impedir a conexão (ex.: mostrar as camadas de duas paredes compostas separadas), colocar uma delas em um vegetal com outro número. O grupo 0 nunca conecta. O número é só um rótulo: não tem relação com a prioridade dos materiais.

Outros recursos

• Vegetais do Livro de Leiautes: os leiautes têm estados de vegetais próprios, que valem só para os elementos desenhados direto no leiaute (linhas, textos, desenhos como um todo). O conteúdo de um desenho segue a combinação da vista de origem.
• Vegetal Ativo (Documentação → Vegetais → Extras Vegetal → Vegetal Ativo): faz todas as ferramentas usarem o mesmo vegetal, como no AutoCAD. Definição Individual de Vegetais volta ao normal.

Resumo

Ajuda do Archicad: Vegetais; Combinações de Vegetais; Vegetais Rápidos.
