Livro de Leiautes

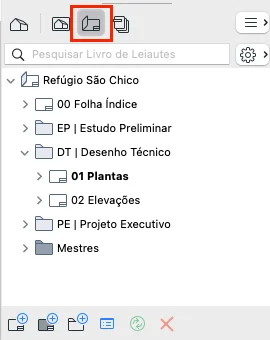

O Livro de Leiautes é o terceiro mapa do Navegador. Ele tem dois tipos de leiaute:
Leiautes mestres
Ícone preto. São os modelos de folha: tamanho do papel e carimbo.
Leiautes de trabalho
Ícone branco. São as folhas onde entram as vistas, sempre a partir de um leiaute mestre. Tamanho da folha e carimbo já vêm dele.
Criar um leiaute mestre
Na parte de baixo do Livro de Leiautes, clique em Novo Leiaute Mestre.

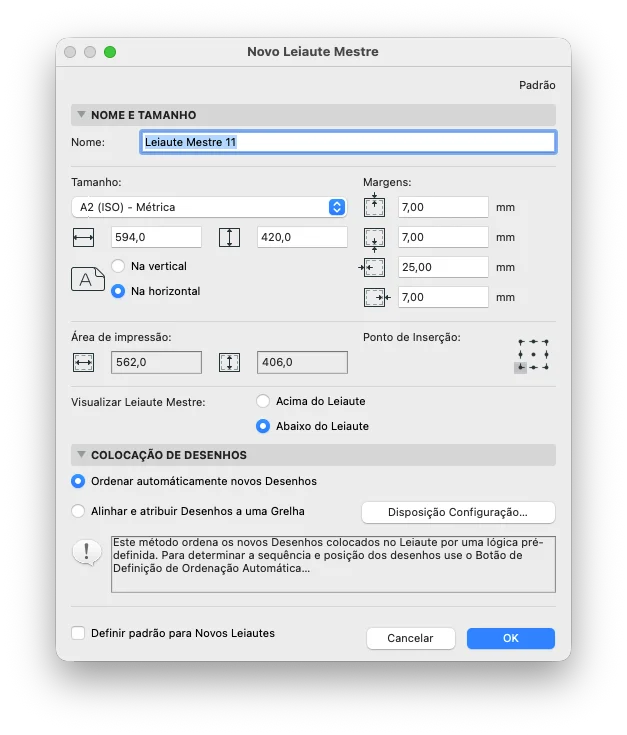

Na aba Nome e Tamanho:
- nome do leiaute mestre;
- tamanho e orientação da folha;
- margens.
Criar o carimbo
No leiaute mestre, desenhe o carimbo com as ferramentas de Documentação: linhas, tramas, textos etc.
No leiaute, a unidade é o milímetro. Para mudar: Opções > Unidades de Trabalho > Unidade do Leiaute.
Textos automáticos
O ideal é que o carimbo use textos automáticos, que buscam as informações guardadas no arquivo. Os dados vêm de Informações do projeto.
- Abra uma caixa de texto (duplo clique no texto).
- Clique em Inserir Texto Automático.
- Escolha na lista o tipo de informação.
Textos automáticos acompanham as mudanças do arquivo. Se um desenho muda de escala, o carimbo muda junto.
