Ferramenta de Porta (Definições)

Acessando as definições da porta

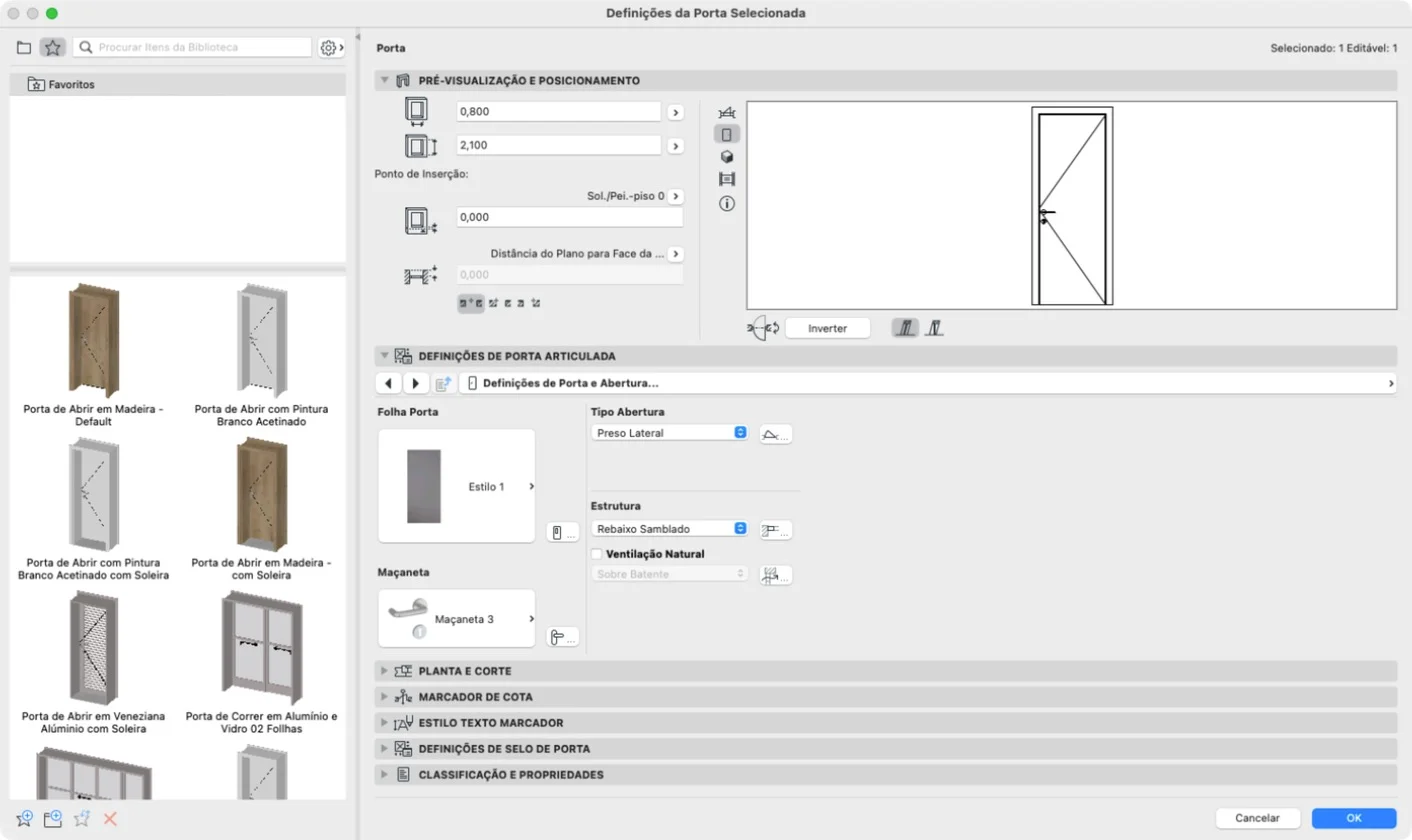

Na aba Modelagem, clicar duas vezes na ferramenta de porta abre suas definições. As portas fazem parte de uma biblioteca vinculada/carregada no ArchiCAD (conceito já visto na aula sobre extensões de arquivo — .pln vs .pla).

Organização da biblioteca de portas

As portas estão organizadas em pastas por tipo: porta de abrir, porta de correr, portas de rotação, especiais, garagens, sanfonadas, vitrines de loja, entre outras. Dentro de cada pasta há diversos modelos (ex.: porta simples, com uma ou duas aberturas laterais, com bandeira etc.), cada um com suas próprias definições específicas.

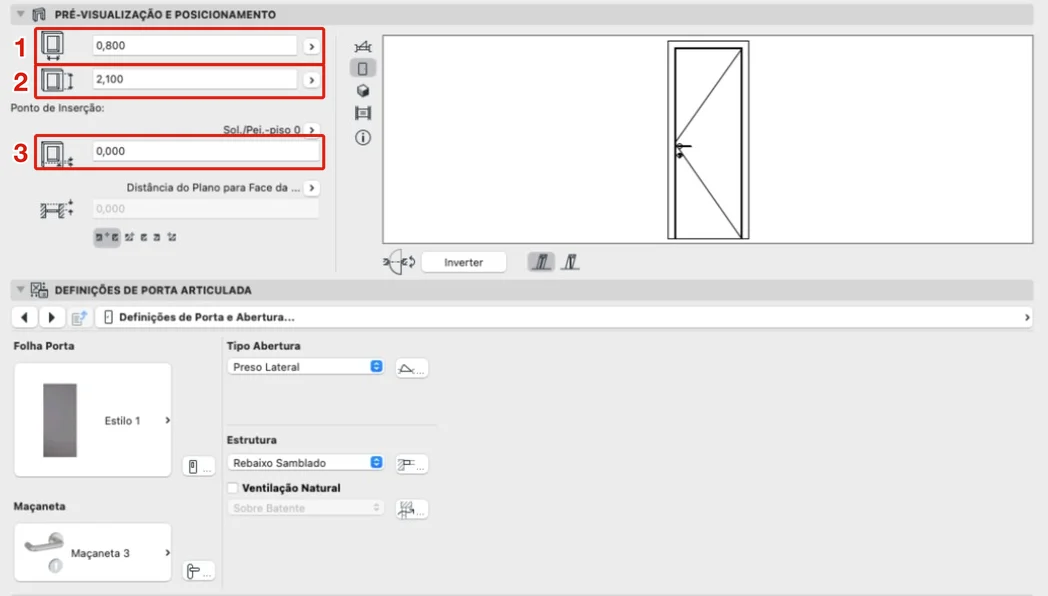

Medidas básicas

Ao selecionar um modelo de porta (ex.: porta simples), aparecem:

1. Largura
2. Altura
3. Peitoril (altura da base da porta em relação ao piso) — geralmente mantido em zero, já que a porta fica apoiada no piso.

Visualizações disponíveis

• Simbologia em planta.
• Simbologia em elevação.
• Visualização no ambiente 3D.
• Figura (representação simbólica genérica do objeto).

Dimensões do vão (batentes e folha)

O ArchiCAD usa uma legenda numerada e intuitiva para indicar as dimensões do vão. No exemplo usado:

• Dimensão do vão-luz (medida interna entre os batentes): 80 cm.
• Batentes laterais: 5 cm cada.
• “Dente” da porta (folga lateral): 1 cm de cada lado.
• Dimensão da folha: 82 cm (resultado do cálculo entre vão-luz e folgas).

Essas medidas de batente e dente também podem ser alteradas em abas específicas de definição.

Aba da folha da porta

Permite escolher o tipo de folha:

• Com vidro.
• Com grelha HV (interessante para criar portas estilo muxarabi).
• Folha lisa (“Sega”, usada como padrão no exemplo).
• Folha com almofadas, entre outros estilos.
• Possibilidade de criar uma folha personalizada.

Aba de maçanetas

Permite escolher entre “nenhuma maçaneta” ou diversos modelos disponíveis, com possibilidade de personalização.

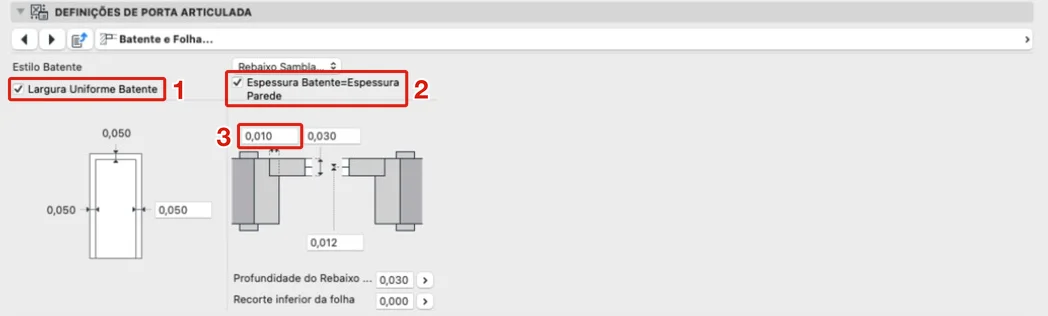

Configuração do batente

1. Largura uniforme do batente: quando habilitada, aplica a mesma medida de batente em todos os lados (superior e laterais). Desabilitada, permite configurar medidas diferentes para o batente superior e para os laterais.
2. Espessura do batente = espessura da parede: quando habilitada, o batente sempre acompanha automaticamente a espessura da parede em que a porta está inserida (ex.: parede de 15 cm → batente de 15 cm; se a parede mudar para 20 cm, o batente ajusta automaticamente). Recomendação do instrutor: manter essa opção habilitada, embora possa ser desabilitada se necessário.
3. Também é possível configurar a espessura do “dente” (folga lateral, ex.: 1 cm) e a espessura do vidro, caso a folha tenha vidro.

Ventilação natural

Opção para habilitar uma abertura de ventilação acima do batente da porta (bandeira de ventilação). No exemplo, essa opção foi desabilitada.

Configuração da grelha HV (exemplo prático de muxarabi)

Ao usar a opção de folha com grelha HV, é possível configurar:

• Requadro (chamado erroneamente de “batente” na interface, mas refere-se ao requadro da grelha): medida em cada lado (ex.: 5 cm).
• Dimensões da grelha: largura e altura de cada elemento (ex.: 2 cm × 2 cm).
• Número de painéis (estrutura da grelha): configurável tanto na vertical quanto na horizontal (ex.: aumentar de 4 para 10, ou até 30, cria um padrão mais denso, similar a um muxarabi).

Posição e altura da maçaneta

Aba específica para configurar a altura e a posição da maçaneta na folha da porta.

Ângulo de abertura — 2D vs. 3D independentes

Uma característica importante do ArchiCAD: o ângulo de abertura da porta em 2D não precisa corresponder ao ângulo no 3D. É possível, por exemplo, deixar a porta fechada no ambiente 3D e representada aberta na planta (2D), sem que uma interfira na outra.

Atenção: cortes e elevações (vistas) são gerados a partir do ambiente 3D, não da representação simbólica do 2D. Ou seja, se a porta estiver representada aberta no 3D, ela também aparecerá aberta em qualquer corte ou elevação gerado a partir dali — apenas a planta é puramente simbólica e independente.

Superfícies no ambiente 3D

Por padrão, a porta pode vir com uma textura de madeira. Para simplificar a alteração de todas as superfícies de uma vez (folha, batente interno, batente externo etc.), existe a opção:

• “Superfície da porta uniforme”: habilitada, aplica a mesma superfície (ex.: pintura branca) a todos os elementos da porta simultaneamente.
• Exceção: guarnições externas e internas são configuradas separadamente (ver abaixo), não sendo cobertas pela opção “uniforme”.

Opções menos usadas no dia a dia

• Sobremedidas, fechamento — configurações bastante específicas, usadas com pouca frequência.
• Arco superior (elemento decorativo sobre a porta): opção mais associada a estilos europeus, pouco usada no contexto brasileiro.

Guarnições (externa e interna)

Podem ser habilitadas individualmente, com configuração de:

• Largura da guarnição.
• Espessura da guarnição.
• Superfície própria (ex.: pintura branco polido) — independente da opção “superfície uniforme” da porta.

Outras opções relacionadas incluem limiar, soleira e quebra-sol, todas desabilitadas no exemplo desta aula.

Canetas e organização por coluna

As canetas usadas nas portas seguem um padrão de organização por coluna no ArchiCAD — por exemplo, a coluna 3 representa todas as aberturas (portas e janelas), daí o padrão de cor laranja e a terminação “3” nas canetas utilizadas. Esse detalhamento será visto com mais profundidade em aula futura.

Nível de detalhe (OVM)

As portas respeitam o sistema de Opções de Visualização do Modelo (OVM), que controla o nível de detalhamento tanto na representação 2D quanto na 3D — assunto que será detalhado em aula específica futura.

Marcadores de cota

Por padrão, o marcador de porta é representado por uma linha com um círculo, geralmente exibindo códigos como P01, P02 etc., além das medidas de largura e altura. É possível personalizar esse símbolo, mas no exemplo desta aula a opção foi mantida desabilitada (sem marcador).

Abas não abordadas nesta aula

• Classificações e propriedades.
• Espaço mínimo.

Resumo das principais configurações da porta
