A combinação de vegetais controla quais vegetais estão visíveis, bloqueados ou transparentes em cada vista. É o principal filtro de conteúdo do modelo: define o que aparece sem alterar os elementos.

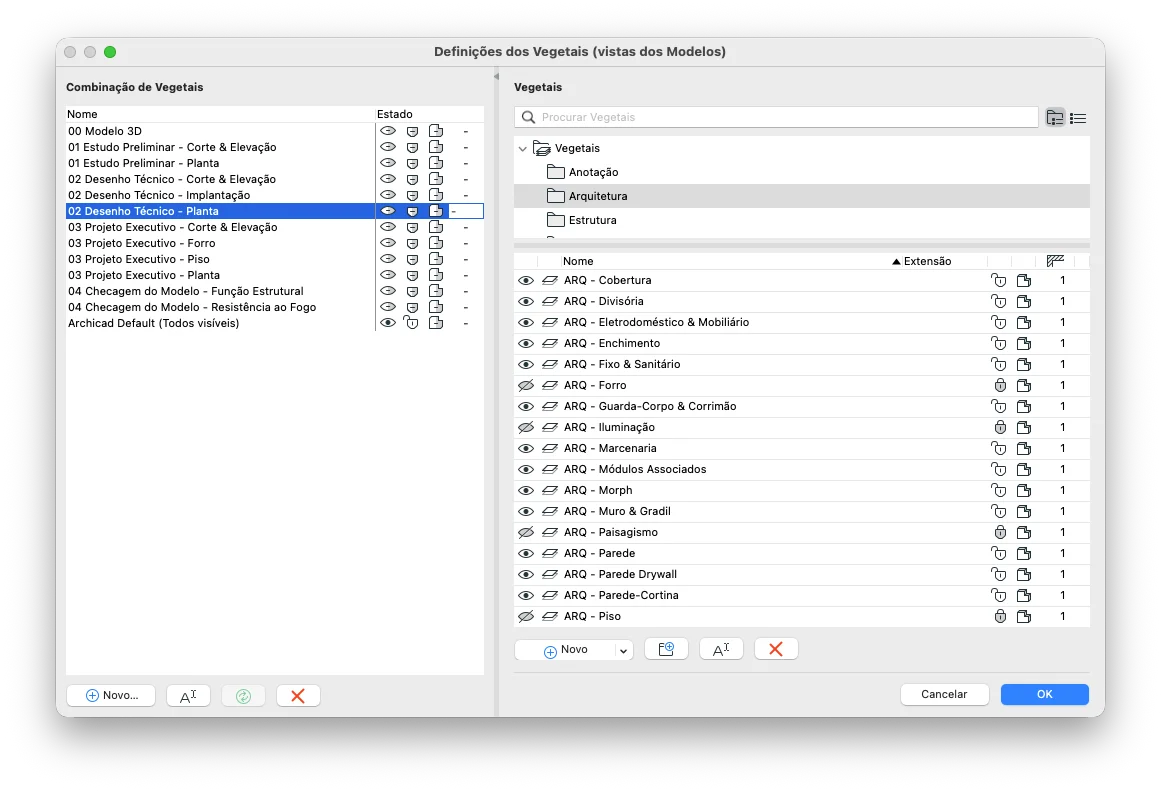

Definições dos Vegetais
Abra pelo ícone de vegetais na barra inferior, por Ctrl + L (Cmd + L no Mac) ou por Documentação > Vegetais > Vegetais (Vistas do Modelo).
- A coluna central lista os vegetais do modelo.
- A coluna da esquerda lista as combinações.
- Em cada combinação, cada vegetal pode estar bloqueado ou não, visível ou não, e com representação transparente ou não.
- A coluna da direita cria e apaga vegetais e tem atalhos de seleção.
Para mudar o vegetal de um elemento, selecione-o e troque o vegetal na Caixa de Informações.
Criar uma combinação
Nas Definições dos Vegetais, clique em Novo, ajuste os vegetais e clique em Atualizar. Outra forma: mude os vegetais de uma combinação existente (surge uma combinação temporária chamada Personalizado, que não fica salva) e então clique em Novo.
Um vegetal novo entra desligado em todas as combinações existentes.

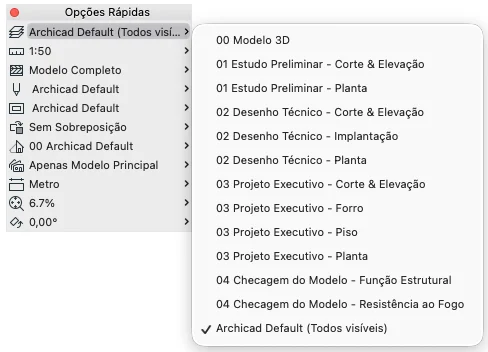

Para trocar de combinação, use o ícone de Combinações de Vegetais na barra inferior. Ao salvar uma vista, escolhe-se a combinação que ela usa.
Combinações do template
| Combinação | Fase / Uso |
|---|---|
| Archicad Default (Todos visíveis) | Referência: todos os vegetais ativos |
| 00 Modelo 3D | Vistas tridimensionais e perspectivas |
| 01 Estudo Preliminar - Planta | Plantas do EP |
| 01 Estudo Preliminar - Corte & Elevação | Cortes e elevações do EP |
| 02 Desenho Técnico - Implantação | Implantação do DT |
| 02 Desenho Técnico - Planta | Plantas do DT |
| 02 Desenho Técnico - Corte & Elevação | Cortes e elevações do DT |
| 03 Projeto Executivo - Planta | Plantas gerais do PE |
| 03 Projeto Executivo - Piso | Plantas de piso do PE |
| 03 Projeto Executivo - Forro | Plantas de forro do PE |
| 03 Projeto Executivo - Corte & Elevação | Cortes e elevações do PE |
| 04 Checagem do Modelo - Função Estrutural | Checagem estrutural |
| 04 Checagem do Modelo - Resistência ao Fogo | Checagem de resistência ao fogo |
Os nomes seguem o padrão [fase] - [tipo de vista].
Veja também Vegetais (Layers).
