As OVM controlam como os elementos do modelo são representados: quais detalhes aparecem, o nível de detalhe das aberturas, a representação de escadas e guarda-corpos etc. O detalhe fica independente da escala e pode acompanhar a fase de projeto.

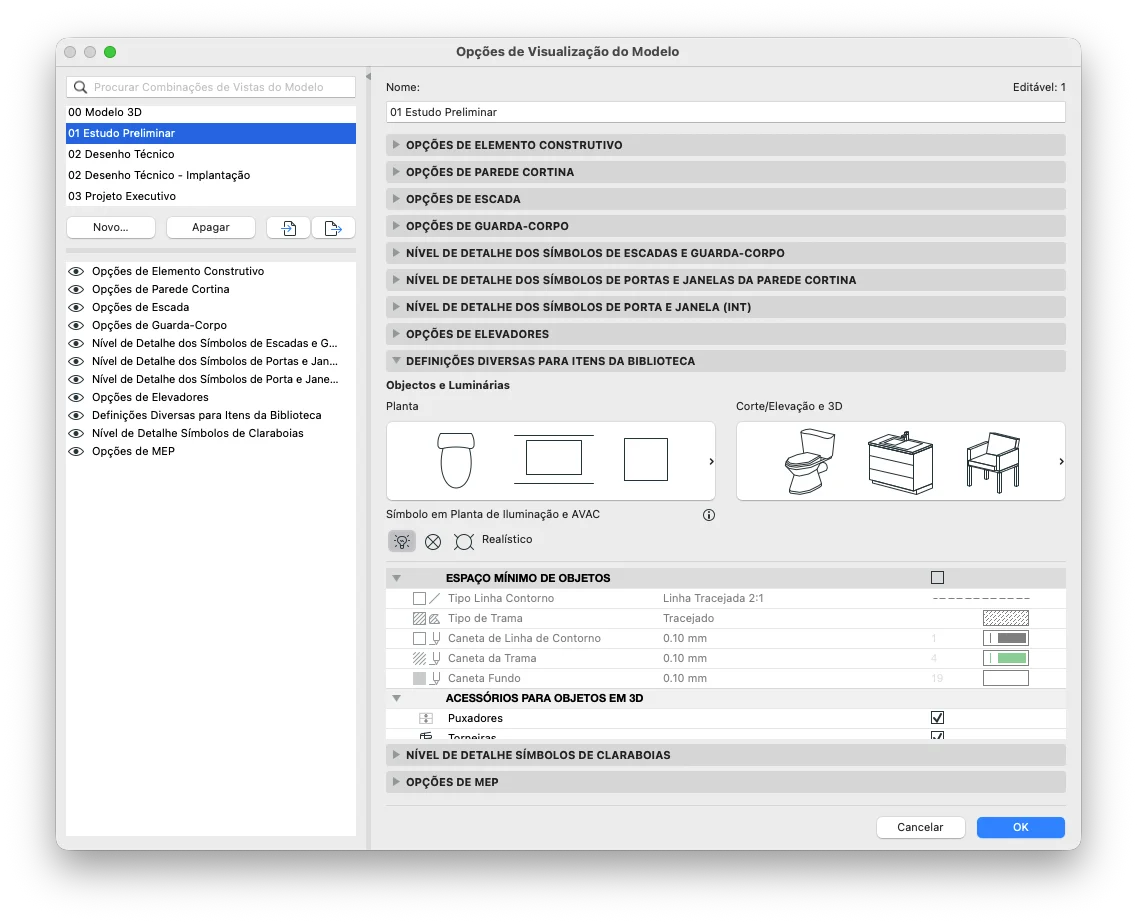

Como nos vegetais, a coluna da esquerda guarda as OVM salvas e a da direita define o detalhamento de cada tipo de elemento, em 2D e 3D. O ícone fica na barra inferior.
O que se ajusta nas OVM
- Elementos construtivos: pilar, viga, laje, esquadrias etc.
- Marcadores de portas e janelas: ligue ou desligue aqui, e não nas definições de cada porta ou janela.
- Escadas: completa ou esquemática em 3D, corte e elevação (coluna da esquerda); componentes visíveis em planta (coluna da direita).
- Guarda-corpos: mesma lógica das escadas.
- Nível de detalhe dos símbolos de porta, janela e clarabóia (penúltima aba).
- Diversos (última aba): linha de abertura de portas e janelas em planta e em 3D, nível de detalhe de objetos.
⚠️ Para os marcadores funcionarem pela OVM, eles precisam estar ligados nas definições das portas e janelas. O marcador se escolhe nas definições da porta (
Ctrl + T), aba Marcador de Cota; o Selo Porta se configura na aba Definições Selo de Porta.

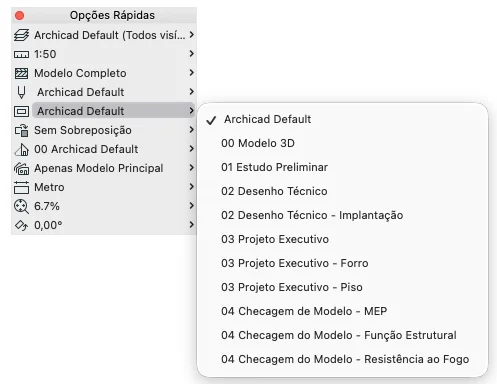

OVM do template
| OVM | Fase / Uso |
|---|---|
| Archicad Default | Referência padrão |
| 00 Modelo 3D | Vistas tridimensionais e perspectivas |
| 01 Estudo Preliminar | Todas as vistas do EP |
| 02 Desenho Técnico | Plantas, cortes e elevações do DT |
| 02 Desenho Técnico - Implantação | Implantação do DT |
| 03 Projeto Executivo | Plantas gerais do PE |
| 03 Projeto Executivo - Piso | Plantas de piso |
| 03 Projeto Executivo - Forro | Plantas de forro |
| 04 Checagem do Modelo - Função Estrutural | Checagem estrutural |
| 04 Checagem do Modelo - Resistência ao Fogo | Checagem de resistência ao fogo |
| 04 Checagem de Modelo - MEP | Checagem de instalações (não usada nas vistas atuais) |
Piso e Forro têm OVM próprias porque o forro exige que as lajes apareçam projetadas de cima para baixo, e o piso o inverso.
