O que é
O rastreamento e referência permite visualizar, sobrepostos ao pavimento atual, elementos de outros pavimentos, desenhos importados, cortes ou elevações.
É encontrado na barra de ferramentas padrão ou no menu Visualização > Rastreamento.
Fluxo de trabalho recomendado
- Deixar o rastreamento desabilitado como padrão.

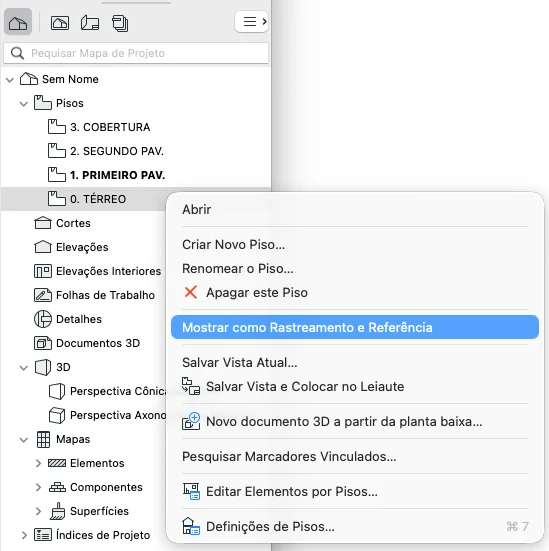

- Clicar com o botão direito sobre o pavimento/desenho desejado e escolher “Mostrar como rastreamento/referência”.

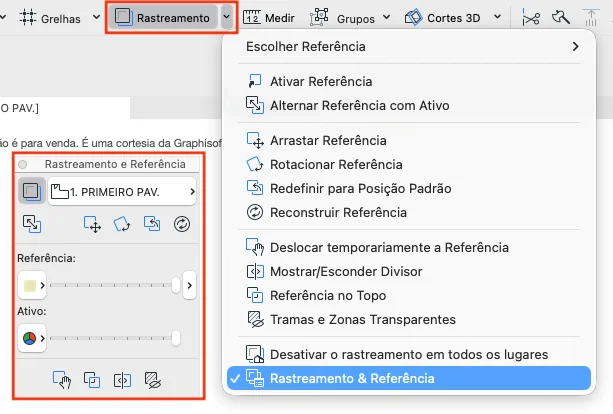

Controlando a exibição no menu da barra de ferramentas ou na paleta
Transparência:
- Ativo: elementos do pavimento atual.
- Referência: elementos do pavimento ou desenho usado como referência.
Cor:

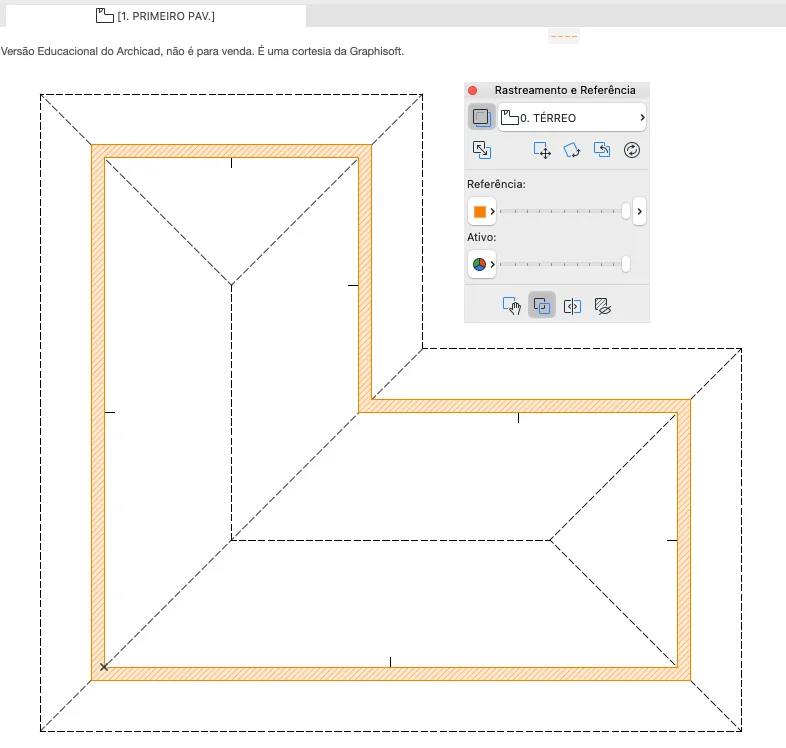

Pode-se recolorir os elementos de referência para diferenciá-los dos elementos ativos.
Outras opções da paleta de rastreamento
- Arrastar a referência.
- Rotacionar a referência.
- Voltar à posição original.
- Atualizar a referência.
- Trocar a cor da referência pela cor do ativo.
- Trazer a referência para frente.
- Ocultar temporariamente o ativo.
- Remover tramas das lajes.
Elementos ocultos por padrão
Por padrão, o ArchiCAD esconde cotas, textos, rótulos, zonas e outros tipos de elemento na exibição de referência.
Filtragem por tipo de elemento
É possível controlar quais tipos de elemento aparecem no rastreamento, como ocultar paredes ou pilares.
