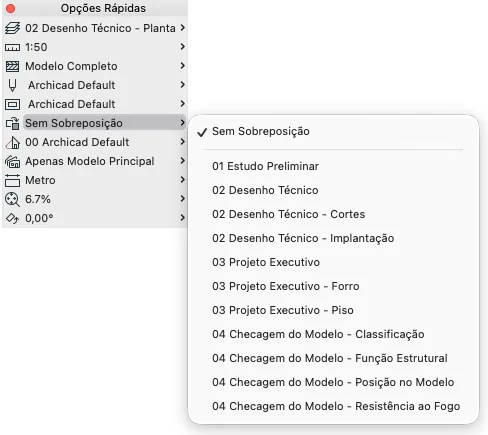

As Sobreposições Gráficas trocam a aparência dos elementos (contorno, trama, canetas, superfície 3D) a partir de regras, sem alterar os atributos reais. Servem para gerar representações diferentes rapidamente e para mostrar informações do modelo de forma visual. O ícone fica na barra inferior ou nas Opções Rápidas.

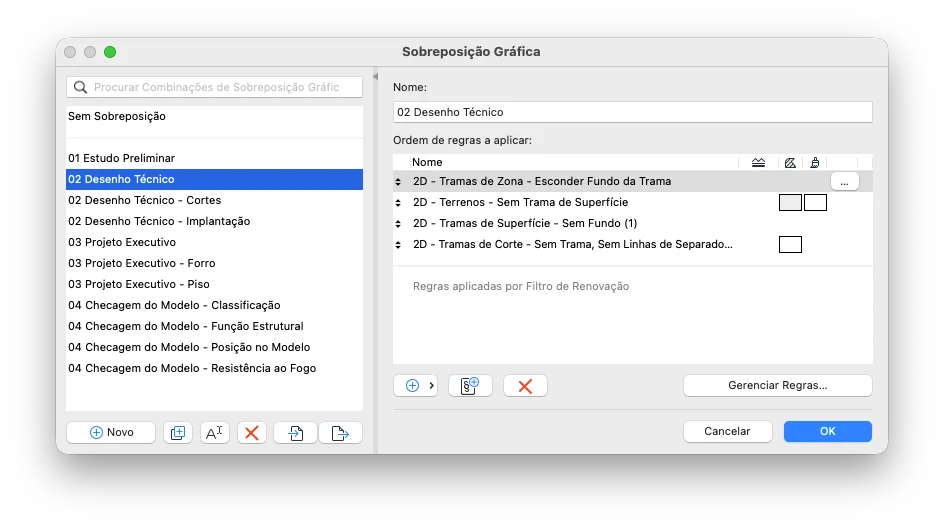

Janela de Sobreposição Gráfica
A coluna da esquerda lista as sobreposições. Ao selecionar uma, a da direita mostra suas regras em ordem de prioridade. Adicionar inclui uma regra; os três pontinhos ou Editar Regras alteram uma regra.
⚠️ A regra do topo tem mais prioridade. Se uma regra “todos os elementos 3D com superfície Vidro” estiver acima de “elementos estruturais em vermelho”, a segunda não tem efeito.
Regras
Cada regra tem duas abas:
- Critério: a quais elementos a regra se aplica (a mesma lógica de Pesquisar & Selecionar,
Ctrl + F). Também dá para excluir elementos. - Estilo de Sobreposição: a nova graficação — linha de contorno, trama, canetas e superfície 3D.
Nas tramas, a sobreposição pode valer para: primeiros planos da trama de desenho; superfícies não cortadas (em vista); planos de trama de corte.
Sobreposições do template
| Sobreposição | Uso |
|---|---|
| Sem Sobreposição | Aparência real dos elementos |
| 01 Implantação | Implantação do EP: destaque do lote e entorno |
| 01 Estudo Preliminar | Vistas do EP: representação simplificada |
| 02 Desenho Técnico | Plantas, elevações e cortes do DT |
| 02 Desenho Técnico - Implantação | Implantação do DT |
| 02 Desenho Técnico - Cortes | Cortes do DT: destaque dos elementos cortados |
| 03 Projeto Executivo | Plantas gerais do PE |
| 03 Projeto Executivo - Piso | Plantas de piso: destaque de revestimentos |
| 03 Projeto Executivo - Forro | Plantas de forro: destaque de forros e luminárias |
| 04 Checagem do Modelo - Classificação | Cor por classificação do elemento |
| 04 Checagem do Modelo - Função Estrutural | Cor por função estrutural |
| 04 Checagem do Modelo - Posição no Modelo | Cor por posição no modelo |
| 04 Checagem do Modelo - Resistência ao Fogo | Cor por resistência ao fogo |
| 04 Projeto Legal | Planta | Aprovação legal (não usada nas vistas atuais) |
As sobreposições de Checagem do Modelo ajudam a achar erros de classificação BIM: cada cor é uma categoria, e elementos sem atribuição aparecem em destaque.
