Ferramenta de Cobertura (Definições e Cobertura de Uma Água)

O que é a cobertura no ArchiCAD

A cobertura é, essencialmente, uma laje inclinada. Como uma cobertura possui múltiplos níveis (por estar inclinada), é necessário um ponto de referência para saber a altura em cada trecho.

Linha de referência

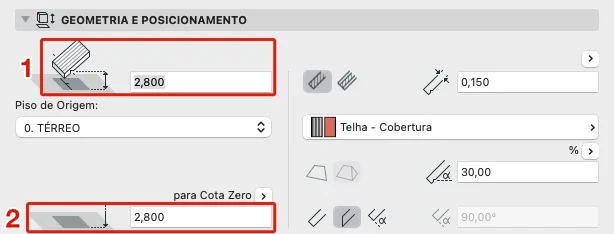

A linha de referência da cobertura é o ponto onde ela encosta na parede — ou seja, a altura de referência a partir da qual toda a inclinação é calculada. O nível dessa linha é configurado de forma parecida com o que já foi visto em paredes e lajes:

1. Nível relativo ao pavimento atual.
2. Nível relativo à cota zero do projeto.

Tipo de cobertura

1. Básica: um único material de construção (usada no exemplo desta aula).
2. Composta: múltiplas camadas de material — assunto de aula futura.

Espessura

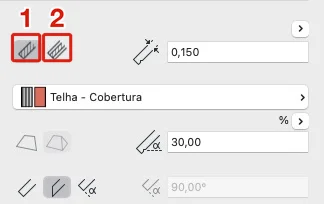

Definida em um valor (ex.: 20 cm), com duas formas de medição, selecionáveis por uma setinha:

• Perpendicular: espessura medida perpendicularmente ao plano inclinado (opção usada no exemplo).
• Vertical: espessura medida na vertical — resulta em uma representação/simbologia diferente.

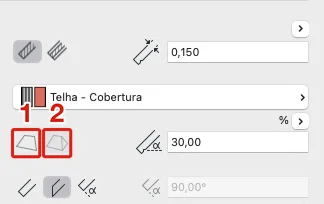

Método de água

1. Uma única água: cobertura com uma inclinação em uma única direção (foco desta aula).
2. Multi-águas: múltiplas inclinações — assunto de aula futura.

Inclinação

Configurável em graus ou em porcentagem (ex.: 30% de inclinação).

Extremidade da cobertura

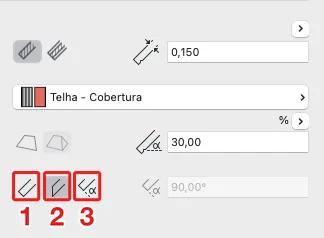

Três opções para como a borda da cobertura termina:

1. 90° / perpendicular: corte reto em relação à inclinação da cobertura.
2. Sempre na vertical.
3. Ângulo customizado (opção usada no exemplo desta aula).

Exibição em planta e corte

Configurável para exibir a cobertura:

• Apenas no piso de origem (opção usada no exemplo).
• Piso de origem + piso acima.
• Piso de origem + piso abaixo.

Representação em planta: sempre em vista

Como a cobertura é inclinada, é importante configurá-la para ser representada sempre em vista (vista de cima), independentemente do plano de corte da planta. Caso contrário (com as opções “vista e corte” ou “vista, corte e projeção” habilitadas), partes da cobertura apareceriam representadas de formas diferentes (vista/corte/projeção) simultaneamente, o que não é desejável.

Linhas e trama em vista (HET)

• Estilo e caneta da linha de corte.

• Estilo e caneta da linha em vista.

• Trama em vista (HET): representação gráfica 2D visível ao olhar a cobertura de cima.

  • Desabilitada: a trama pode ser configurada manualmente.
  • Habilitada: a representação em planta respeita automaticamente a superfície aplicada ao elemento (ex.: escolher uma superfície do tipo “cobertura francesa” já traz consigo uma trama 2D correspondente pré-associada). Esse vínculo entre superfície e trama gráfica 2D é um recurso do ArchiCAD que será aprofundado em aula futura.

Superfícies (sobreposição) e cadeado

Mesma lógica já vista em lajes e paredes:

• Com as opções de sobreposição desabilitadas, o ambiente 3D exibe a representação do próprio material de construção definido.
• Habilitando a sobreposição, é possível aplicar superfícies específicas.
• O cadeado de sincronização funciona da mesma forma (habilitado = todas as faces recebem a mesma alteração; desabilitado = faces independentes).

Exercício prático: cobertura de uma água

Contexto do pavimento:

• Definições de Piso: 3 m de piso a piso.
• Parede: 2,80 m de altura, 20 cm de espessura.
• Método de geometria da parede: quadrado, clicando no ponto zero e abrindo um retângulo de 6 m de largura (Tab) por 4 m de profundidade.

Usando rastreamento e referência para trabalhar entre pavimentos:

1. Duplo clique no primeiro pavimento (para trabalhar nele).
2. Clicar com o botão direito no pavimento térreo → “Mostrar como rastreamento/referência”.
3. É possível ajustar a transparência do ativo/referência pela paleta de rastreamento (já vista em aula anterior).

Modelando a cobertura:

1. Selecionar a ferramenta de cobertura (já configurada anteriormente).
2. Clicar em um vértice e no vértice seguinte — essa linha define a linha de referência.
3. Após o segundo clique, aparece um ícone de “olhinho” no cursor, indicando o lado para o qual a cobertura vai crescer — clicar novamente para confirmar a direção.
4. Escolher o método de construção (mesma lógica das paredes): clique a clique (poligonal), quadrado ou quadrado rotacionado. No exemplo, usa-se o método quadrado: clicar para abrir a geometria e clicar novamente para finalizar.
5. F5 (Windows) / F4 (Mac): visualizar a cobertura no 3D.

Ajustando o nível da linha de referência:
Por padrão, a cobertura pode ser criada no nível zero — mas o objetivo é que ela encoste exatamente no topo da parede. Nesse exemplo, a parede tem 2,80 m de altura e a laje 20 cm de espessura, então a linha de referência da cobertura deve ser posicionada em -20 cm em relação à cota zero do primeiro pavimento (ou seja, no nível correspondente ao topo das paredes do térreo). Isso ilustra na prática o conceito de linha de referência: é o ponto onde a cobertura encosta na parede.

Ajustando a altura da parede para ultrapassar a cobertura:

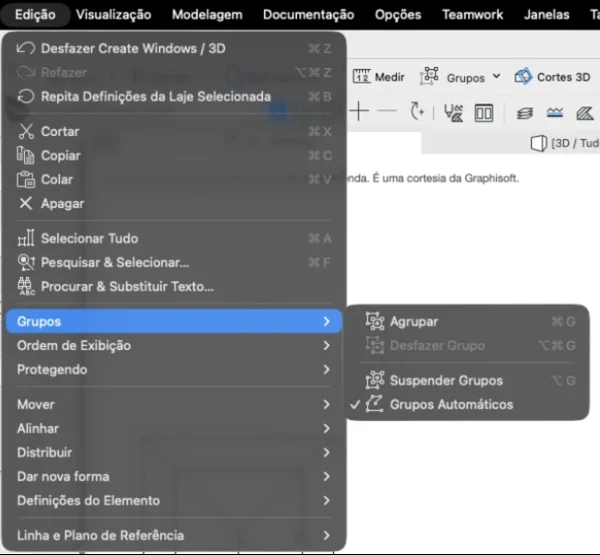

1. Para selecionar todas as paredes de uma vez, é necessário estar com “Suspender Grupos” desabilitado.
2. Usar Ctrl + T (Windows) / Command + T (Mac) para abrir diretamente as definições (atalho equivalente a clicar no ícone de definições).
3. Aumentar a altura da parede para um valor que ultrapasse o nível da cobertura (ex.: 5 metros), garantindo que a parede “atravesse” a cobertura antes do corte.

Cortando a parede pela cobertura:

1. Selecionar a(s) parede(s) a serem cortadas.
2. Clicar com o botão direito → Conectar → “Cortar elementos pela cobertura”.
3. Clicar na cobertura — surge um ícone de alfinete no cursor, perguntando se deve manter o trecho de cima ou de baixo (indicado por uma caixa azul de destaque no elemento correspondente).
4. Clicar na opção desejada (no exemplo, mantém-se o trecho de baixo) — o ArchiCAD corta automaticamente a parede seguindo o perfil da cobertura.

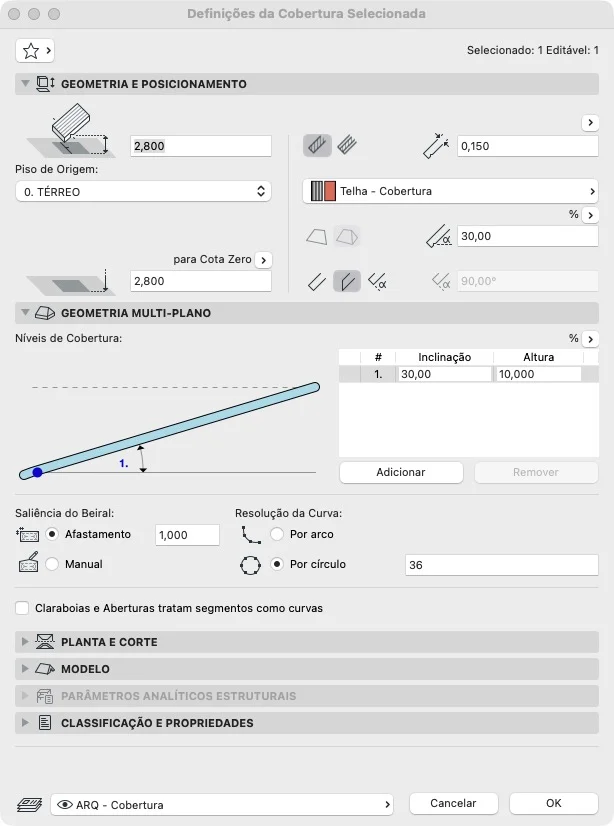

Resumo das definições da cobertura

Resumo do fluxo de modelagem (uma água)
