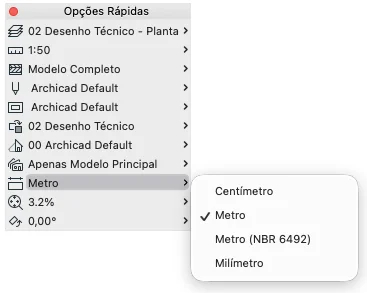

O estilo de cota define as convenções das cotas: unidade, casas decimais e formatação. Trocar o estilo troca as unidades de todas as cotas da vista. Muda-se pelas Opções Rápidas ou pela barra inferior.

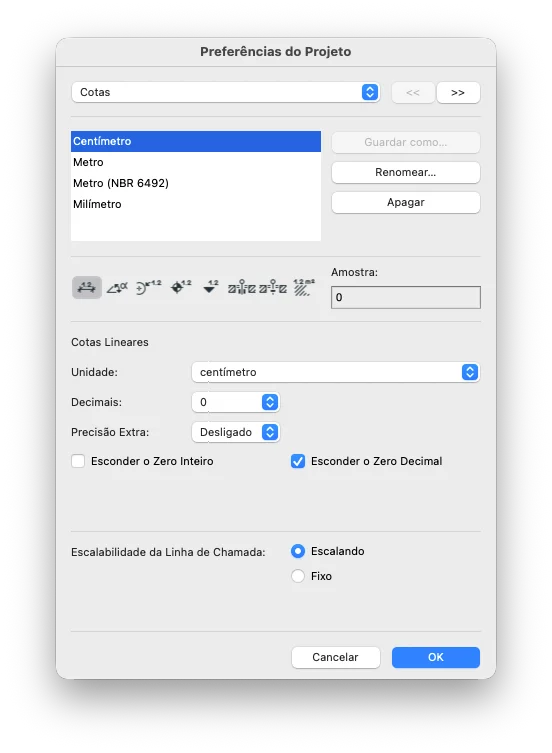

Preferências de Projeto: Cotas
Opções > Preferências do Projeto > Cotas. A janela tem três faixas:
- A lista de estilos de cota do projeto.
- Os tipos de cota dentro do estilo: lineares, angulares, radiais, de nível, altimétricas, de esquadrias e de áreas.
- As definições do tipo selecionado: unidade, casas decimais, Precisão Extra, Zero Inteiro (esconde o “0,” em medidas menores que 1 m, como 0,15 m) e Zero Decimal (esconde o “,0” de números inteiros, como 15,0 cm).
⚠️ Com poucas casas decimais, medidas quebradas são arredondadas automaticamente.
Criar um estilo
Selecione um estilo e altere o que precisar. Na primeira alteração surge um estilo Personalizado: clique em Salvar Como e dê um nome. Um nome igual ao de um estilo existente substitui esse estilo.
⚠️ Nunca salve uma vista com um estilo Personalizado: mudanças posteriores no estilo não chegam a essa vista.
Ao salvar uma vista, o estilo se escolhe na aba Documentos 2D/3D, em Unidade de Medida.
No template
O estilo Metro (NBR 6492) segue a norma brasileira de representação de projetos de arquitetura, com texto e ticks ajustados. É usado nas vistas analíticas e 3D.
