Procedimentos de escala · Desenho técnico

No desenho técnico, frequentemente não é possível representar graficamente os objetos em seu tamanho real. Por essa razão, utilizamos procedimentos de redução e, em alguns casos mais raros, de ampliação. No desenho arquitetônico, por exemplo, utiliza-se o recurso da proporção em escala para representar graficamente aquilo que será construído.

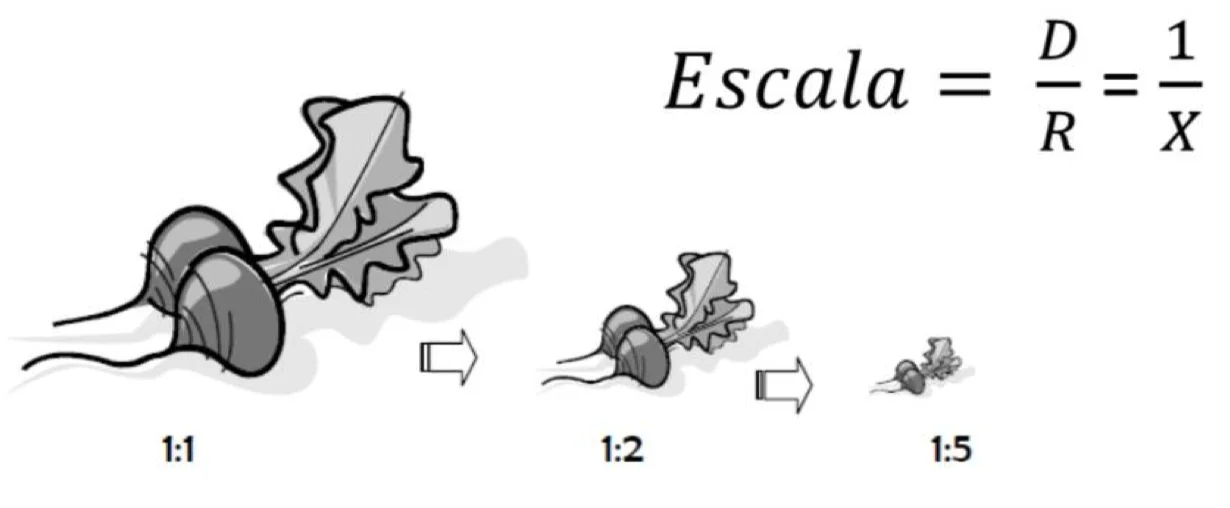

A escala de um desenho é a relação entre as dimensões do desenho e as dimensões do elemento real que está sendo representado.

Escala Numérica

No Brasil, utiliza-se o sistema métrico decimal, cuja unidade é o metro; suas subdivisões geram escalas como 1:10, 1:20, 1:50 e 1:100 (“um para dez”, etc.). Quando não há redução ou ampliação, a escala é 1:1.

Escalas normalmente utilizadas no desenho técnico (sistema métrico):

Escala	Cálculo	Resultado	Conclusão
1:1000	1m / 1000	0,001 = 1 mm	cada 1 mm equivale a 1 m
1:500	1m / 500	0,002 = 1 mm	cada 2 mm equivale a 1 m
1:200	1m / 200	0,005 = 1 mm	cada 5 mm equivale a 1 m
1:100	1m / 100	0,01 = 1 mm	cada 1 cm equivale a 1 m
1:50	1m / 50	0,02 = 1 mm	cada 2 cm equivale a 1 m
1:20	1m / 20	0,05 = 1 mm	cada 5 cm equivale a 1 m

Descrição	Escala 1:2	Esc. 1/2
Leitura	Escala um para dois
Interpretação	Entende-se que, uma unidade no papel corresponde na realidade a duas unidades, o que significa que cinco unidades corresponderão a dez unidades.

E = d / D ou E = d:D

Onde:
E = Escala
d = dimensão gráfica
D = dimensão real

Escala Natural

O desenho tem as mesmas dimensões do objeto desenhado: 1:1.

Escala = D/R = 1/1

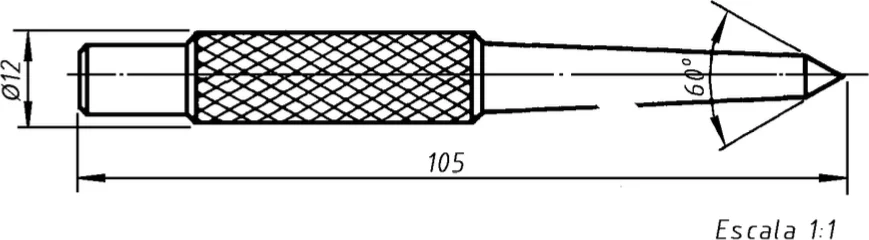

Desenho de um punção de bico em tamanho natural.

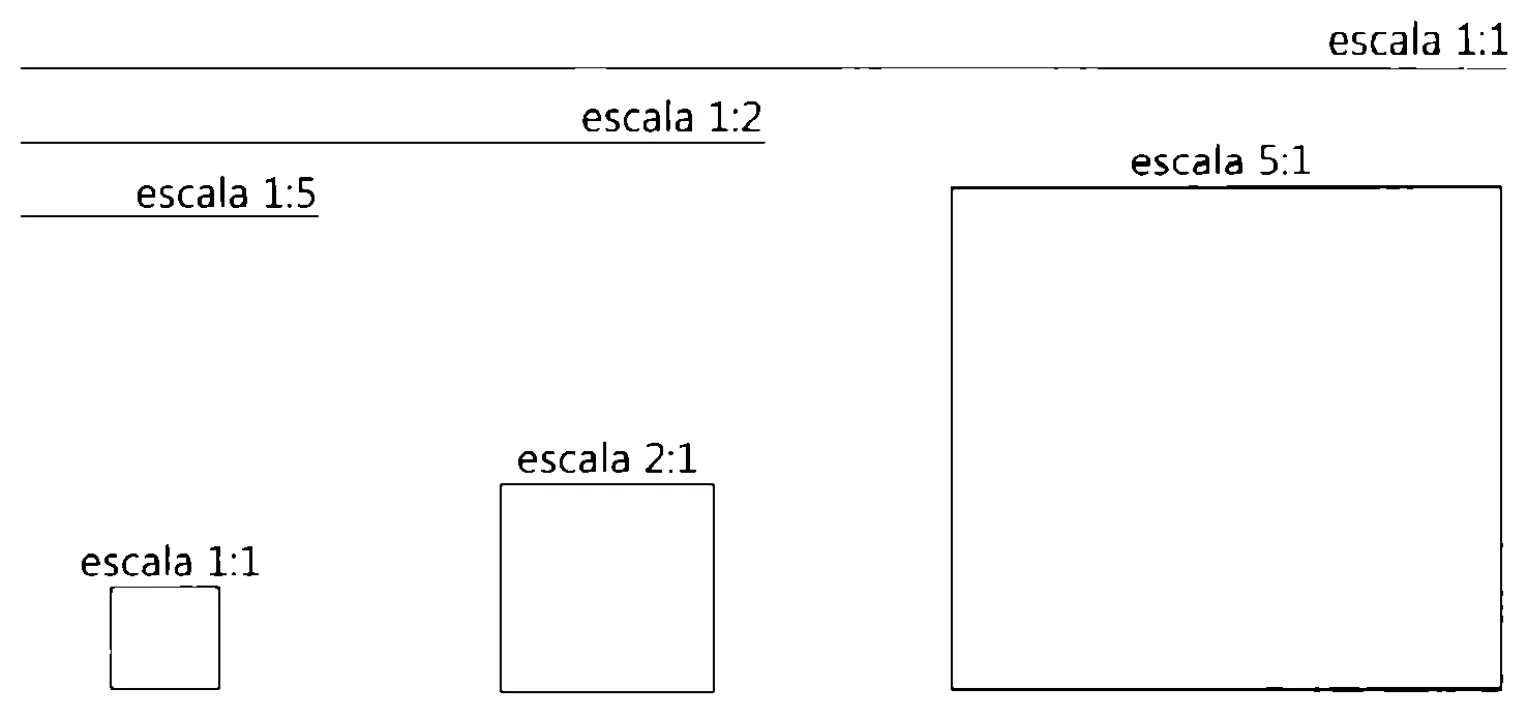

Escalas de redução

O desenho tem as dimensões menores do que as dimensões do objeto desenhado. No caso das edificações, as escalas utilizadas na sua representação são normalmente escalas de redução, devido a sua grandeza (as dimensões da peça real são reduzidas para que seja possível representa-la em uma folha de papel).

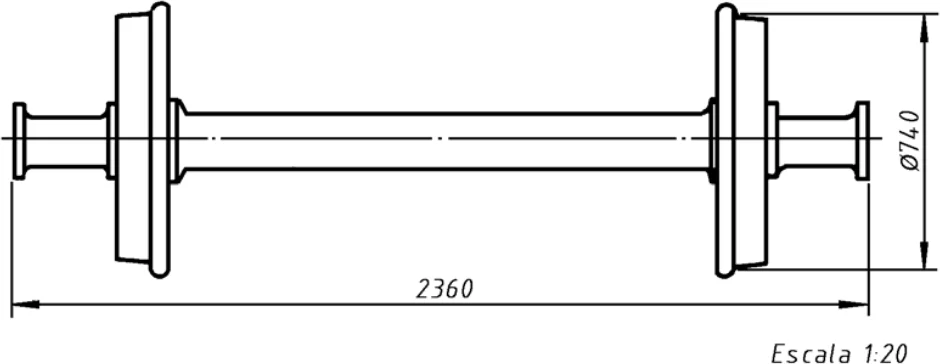

Desenho de um rodeiro de vagão, vinte vezes menor que o seu tamanho verdadeiro

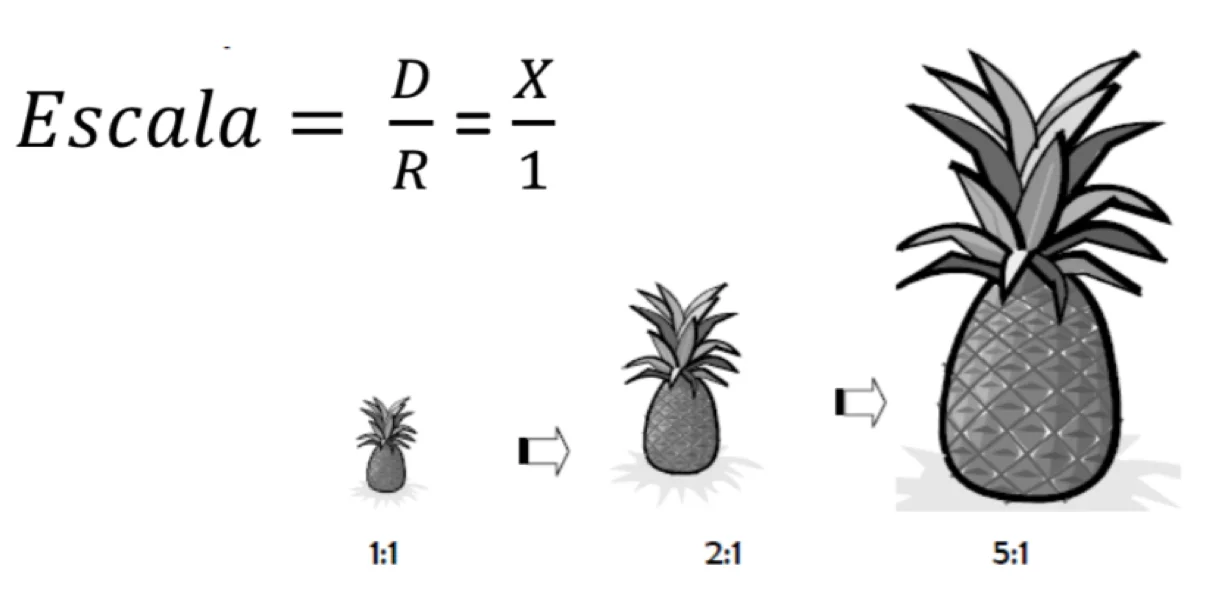

Escalas de Ampliação

O desenho tem as dimensões maiores do que as dimensões do objeto desenhado. Neste caso as dimensões da peça real são ampliadas para representá-la no desenho.

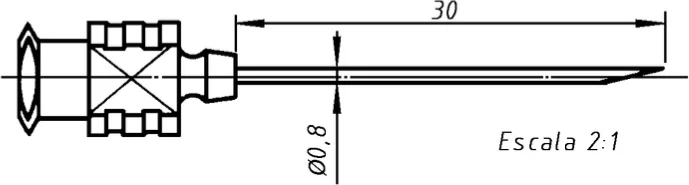

Desenho de uma agulha de injeção, duas vezes maior que o seu tamanho verdadeiro

Observações

A redução ou a ampliação só tem efeito para o traçado do desenho. As cotas (dimensões escritas) não sofrem alteração.
A escala a ser escolhida para um desenho depende da complexidade do objeto ou elemento a ser representado e da finalidade da representação. Em todos os casos, a escala selecionada deve ser suficiente para permitir uma interpretação fácil e clara da informação representada. A escala e o tamanho do objeto ou elemento em questão são parâmetros para a escolha do formato da folha de desenho
Todo desenho no papel deve indicar na legenda a escala utilizada. Caso existam numa mesma folha desenhos em escalas diferentes, então, devemos na legenda no campo ESCALA escrever a palavra indicada, e na base direita de cada desenho indicar a escala.

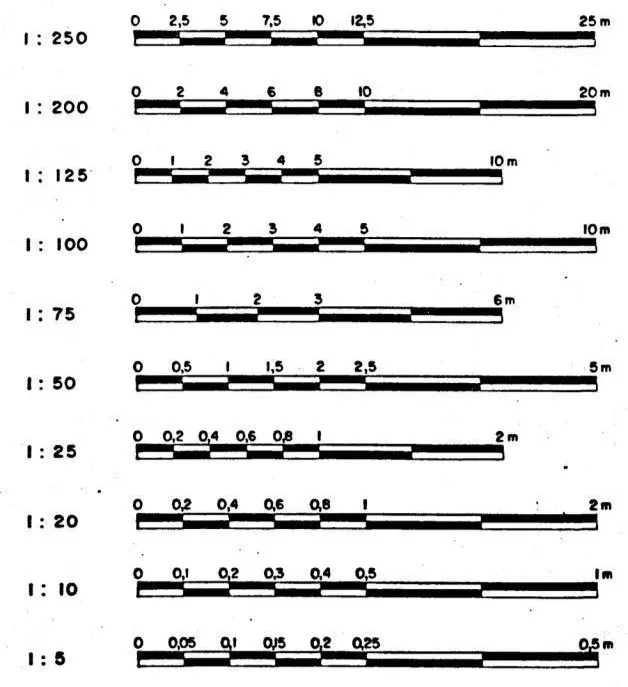

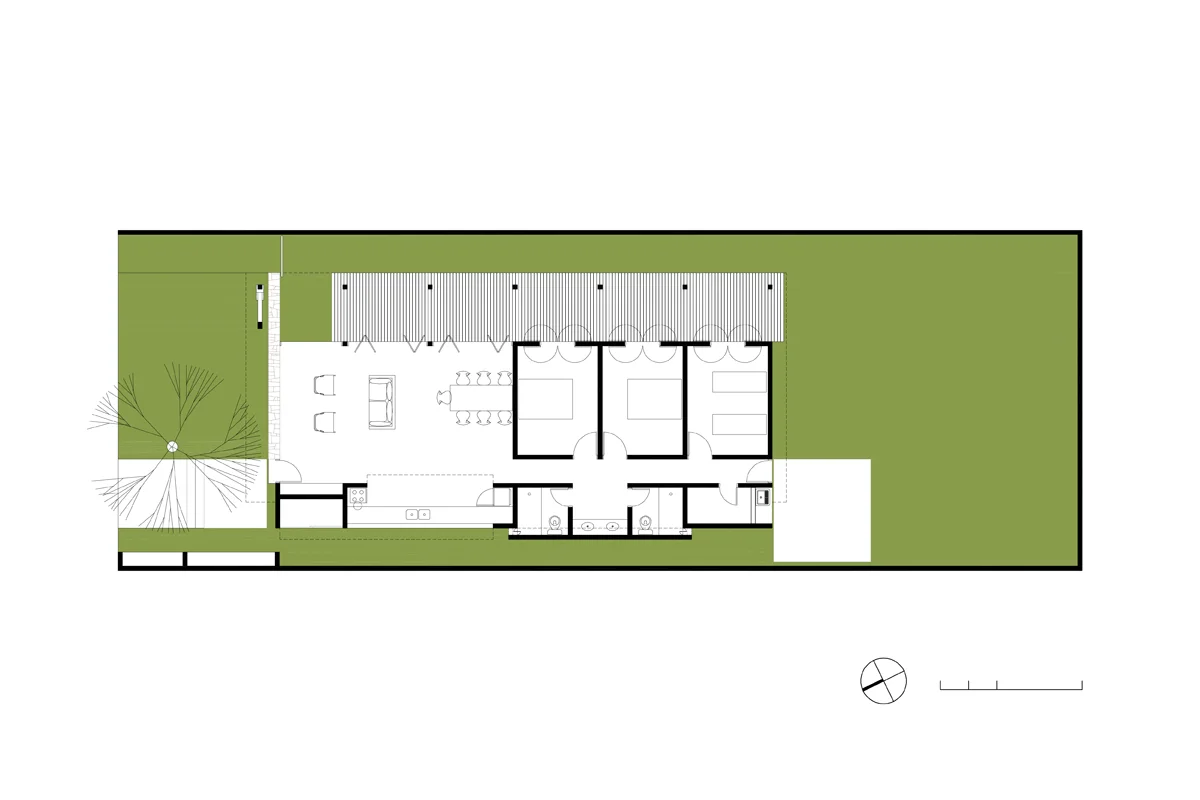

Escala gráfica

Para casos em que a medição sobre o desenho é necessária, porém não se pode garantir a sua escala exata de impressão ou reprodução, utiliza-se a escala gráfica.

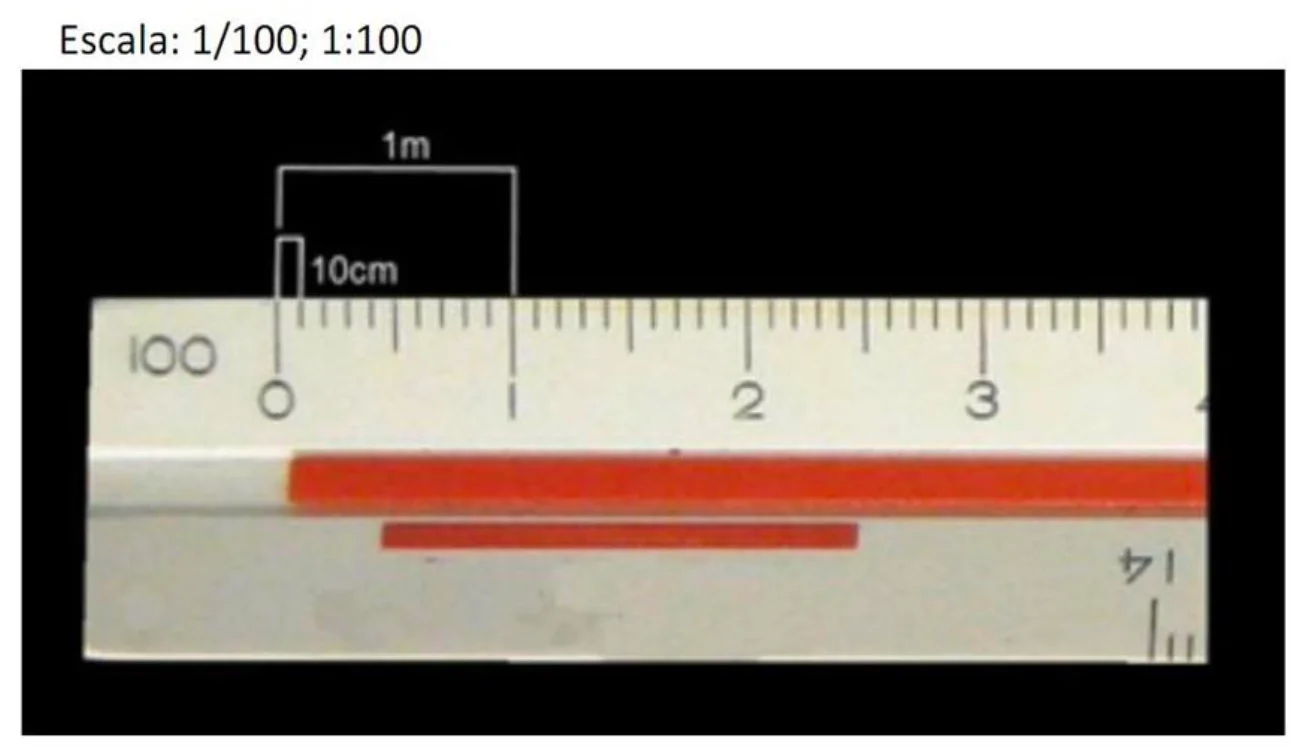

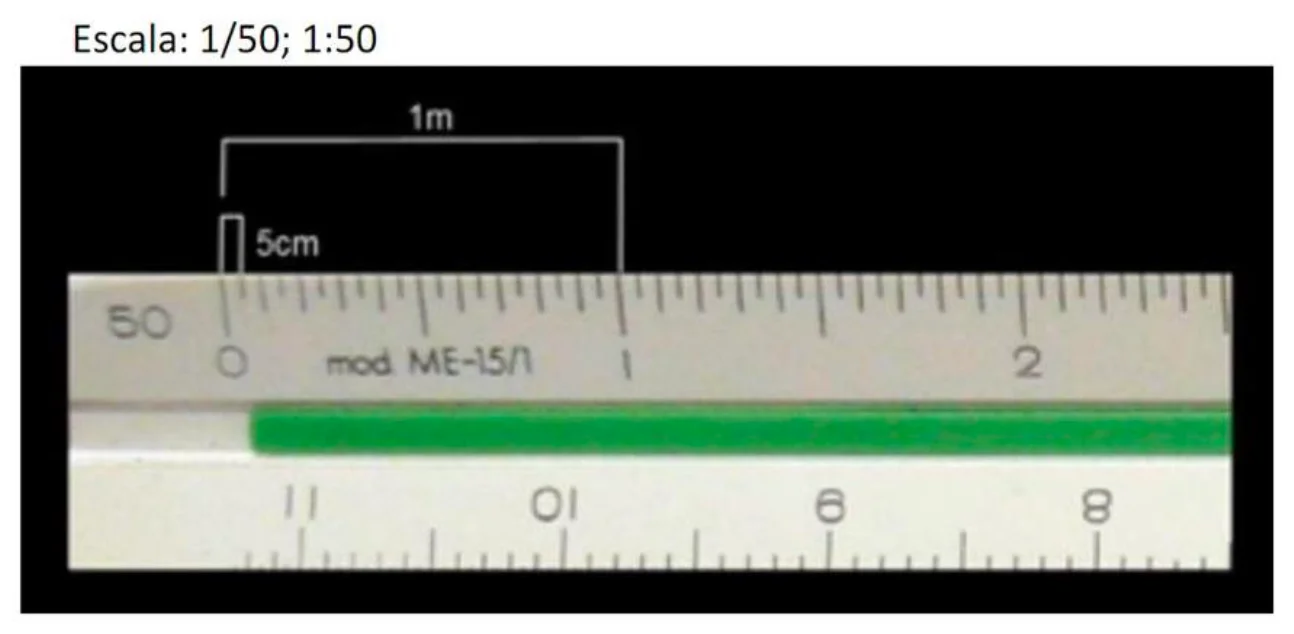

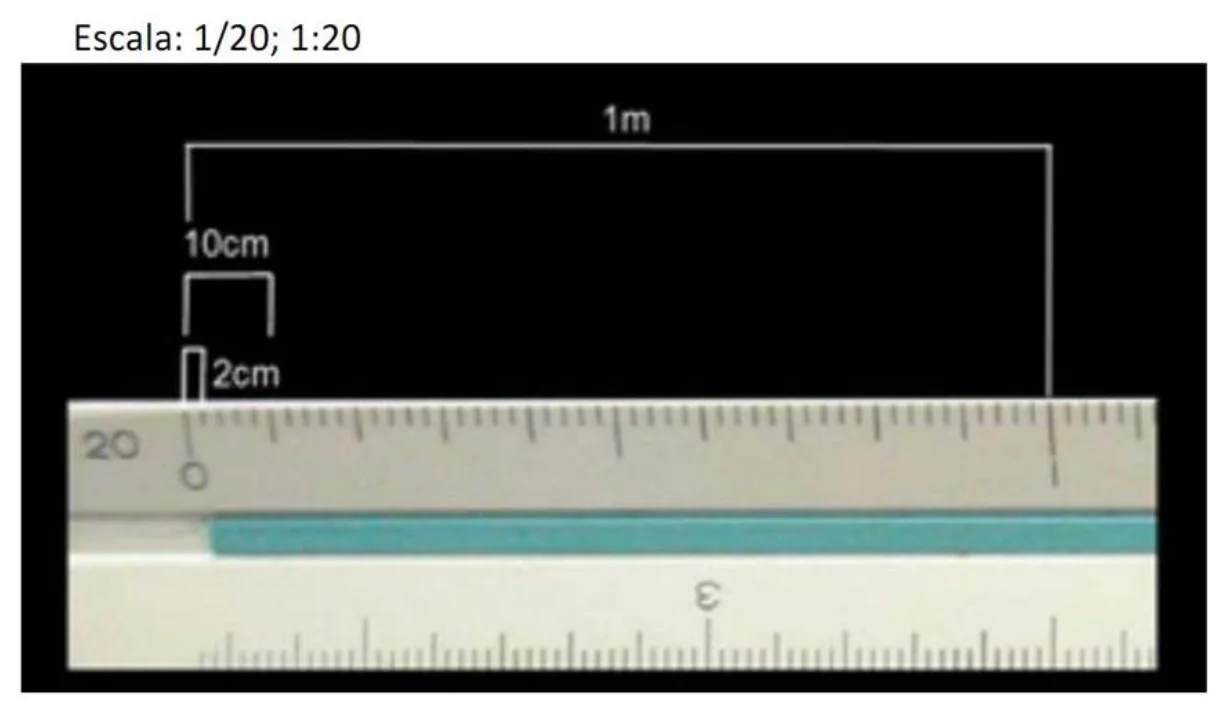

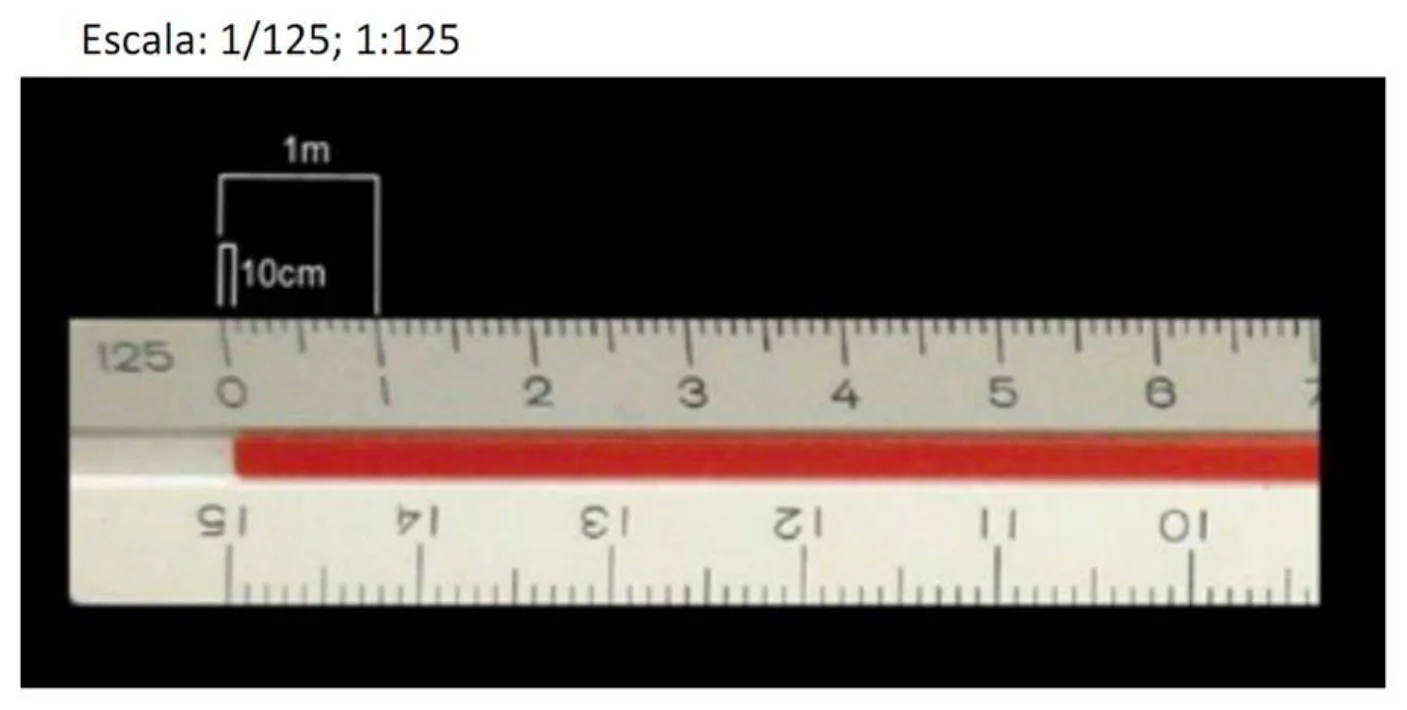

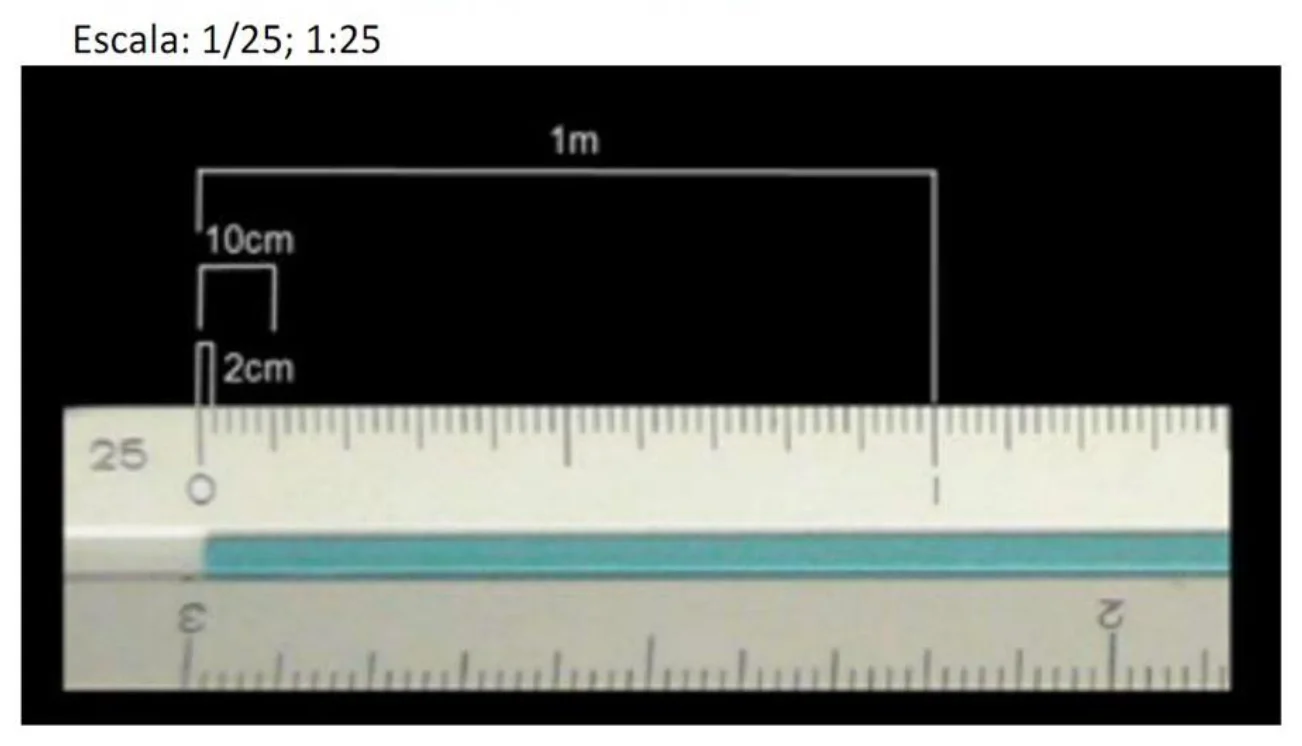

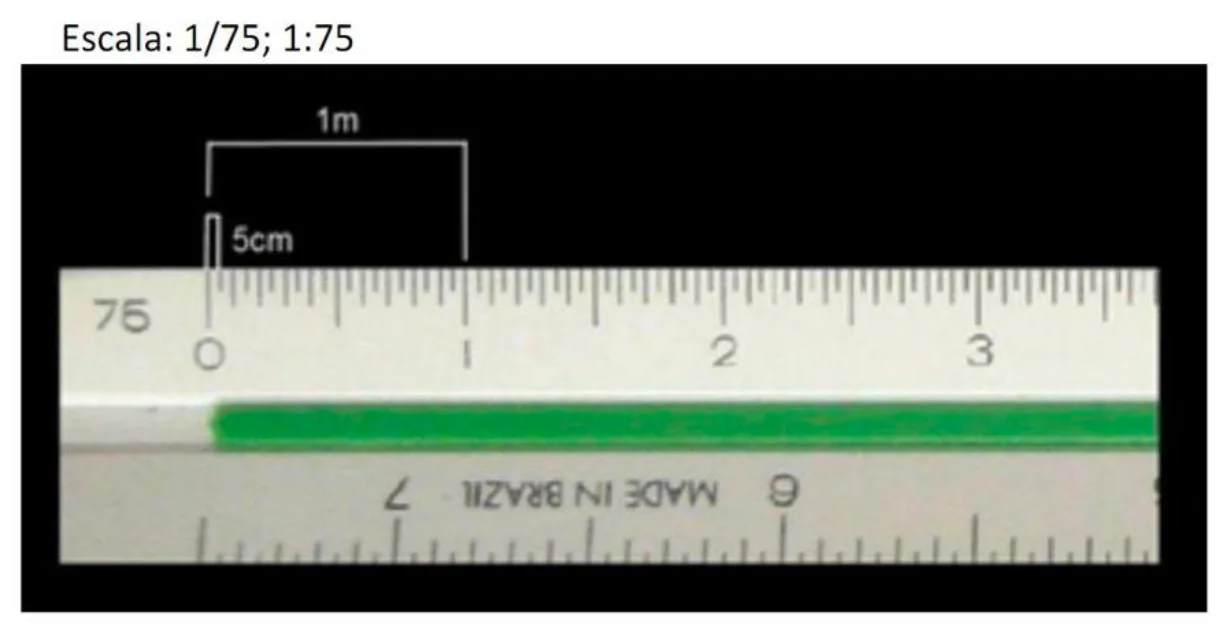

Escalímetro

Escalímetros são réguas com escalas gráficas impressas que auxiliam os cálculos de desenho técnico com escalas.
