Escrita normatizadaÉ o estilo das letras e números adotados no desenho técnico e arquitetônico, constituído por traços simples com espessura uniforme, podendo ser executados à mão, com instrumentos específicos ou fontes de computador.
Conteúdo:
Normas
NBR 8402: Execução de caractere para escrita em desenho técnico
Fixa as condições exigíveis para a escrita usada em desenhos técnicos e documentos semelhantes.
Conferir normas específicas para desenho arquitetônico
NBR 6492: 1994 – Representação de projetos de arquitetura
Trata de particularidades vinculadas às questões de desenhos técnicos específicos de Arquitetura e Urbanismo.
Cancelada em 16 jun 2021 (Atualizada por NBR 6492:2021)
NBR 6492: 2021 – Documentação técnica para projetos arquitetônicos e urbanísticos – Anexo
Reúne sugestões para a representação gráfica padronizada de itens correntes constantes em desenhos de projetos arquitetônicos e urbanísticos, que são baseadas em mudanças tecnológicas da atualidade, portanto, parametrizadas.
Texto
Os textos devem ser preferencialmente compostos em caixa alta (maiúsculas), exceto nas unidades de medidas e demais exigências ortográficas, assim como não podem ser inclinados (itálicos), exceto quando houver essa exigência, na grafia em idioma estrangeiro.

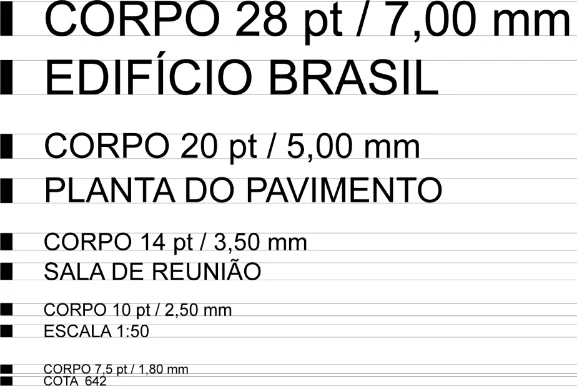

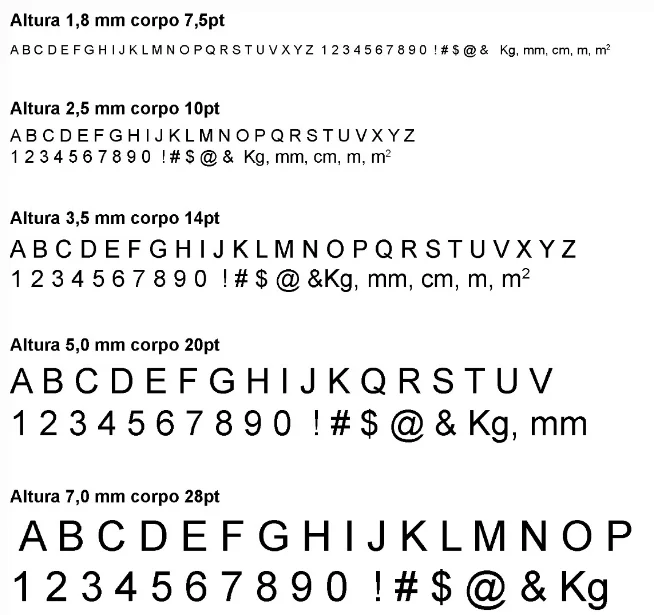

Aplicação das alturas de letras e algarismos
| Altura (mm) | Corpo tipográfico (pt) | Exemplo de aplicação |
| 7,0 | 28 | Título da prancha |
| 5,0 | 20 | Denominação/título do desenho |
| 3,5 | 14 | Denominação dos ambientes, marcação dos eixos, representação gráficas de acesso |
| 2,5 | 10 | Cotas, informações em geral, cotas de nível, numeração da folha nos símbolos de marcação de vistas, cortes e chamada de detalhes |
| 1,8 | 7,5 | Numeração de espelhos e demais informações quando não houver espaço para utilizar a altura de 2,5 mm |
Caligrafia
As letras e algarismos usados em legendas ou anotações podem ser verticais ou inclinadas, para a direita. Adotando-se, neste último caso, um ângulo de inclinação com a linha de base entre 60° e 75°. Os tipos de letras e algarismos devem ser bem legíveis, consistentes e de rápida execução.
Letras

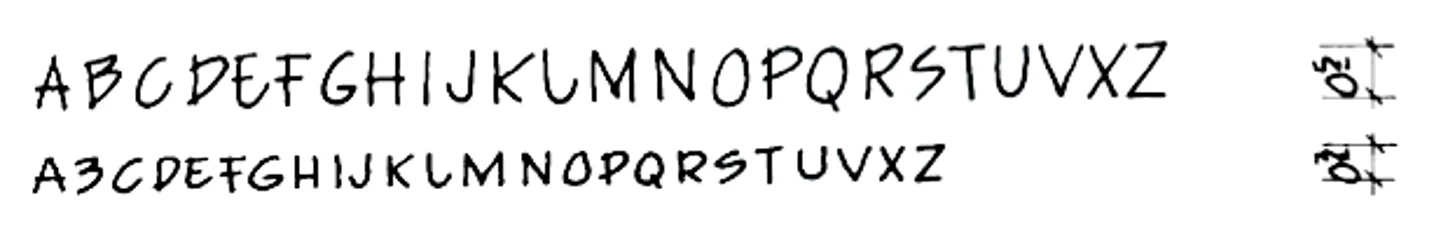

Sempre maiúsculas e não inclinadas, conforme exemplo:
Números

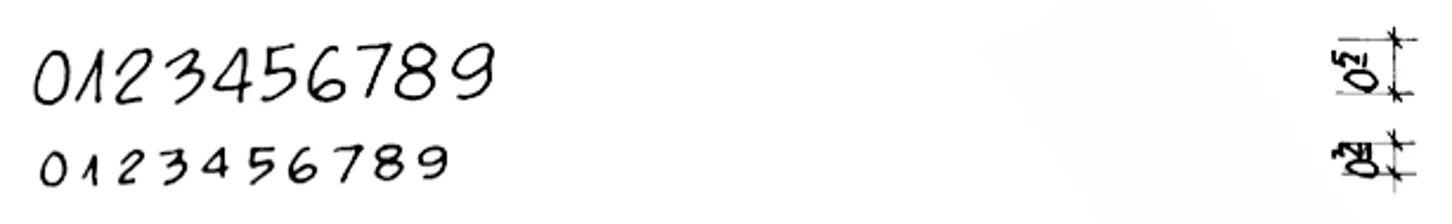

Não inclinados, conforme exemplo:

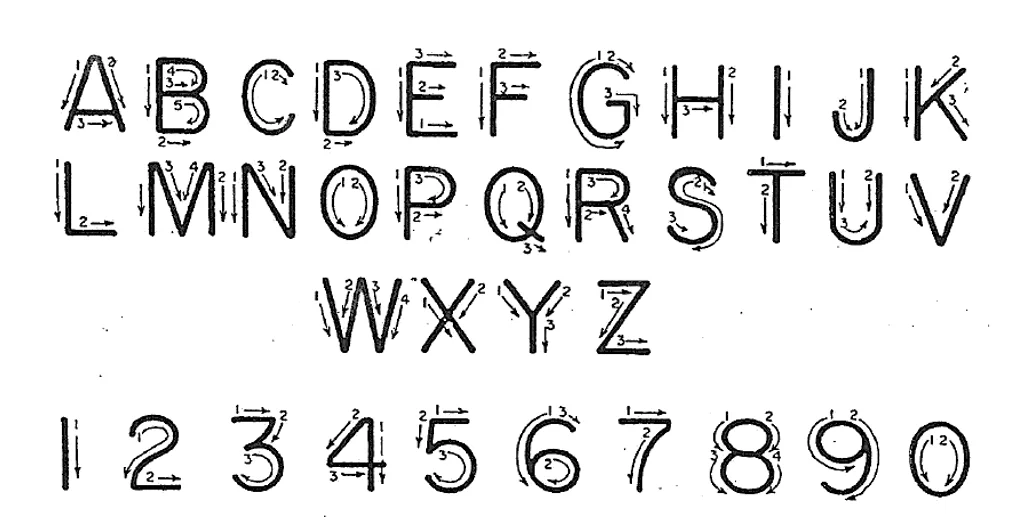

Desenho das letras e algarismos
