Cotagem

Conteúdo:


Conjunto de representações gráficas em um desenho técnico para indicar dimensões, as quais podem estar acompanhadas de outras informações associadas, por exemplo, tolerância

Normas

NBR 10126: Cotagem em desenho técnico

Fixa os princípios gerais de cotagem a serem aplicados em todos os desenhos técnicos.

Cancelada com Substituição em 28/09/2022 por ABNT NBR 17068:2022


Representação de dimensões

O texto de todas as dimensões, símbolos gráficos e anotações deve ser indicado acima da linha de dimensão e lido de baixo. Quando o texto de uma dimensão, símbolo ou anotação for representado verticalmente, ele deve ser lido a partir da direita. A determinação da orientação é baseada no centro da dimensão, símbolo ou anotação.

As dimensões devem ser colocadas em uma vista ou um corte que mostre mais claramente o(s) elemento(s) relevante(s)

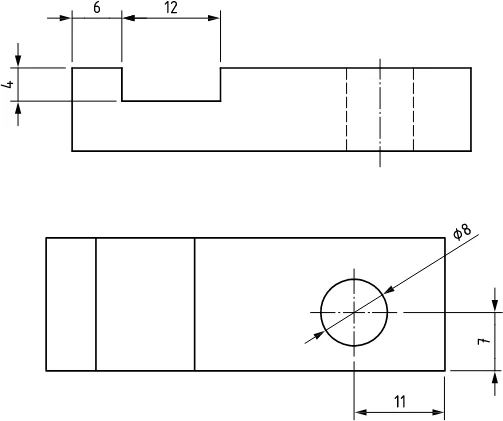

Exemplo de posicionamento das dimensões
Exemplo de posicionamento das dimensões

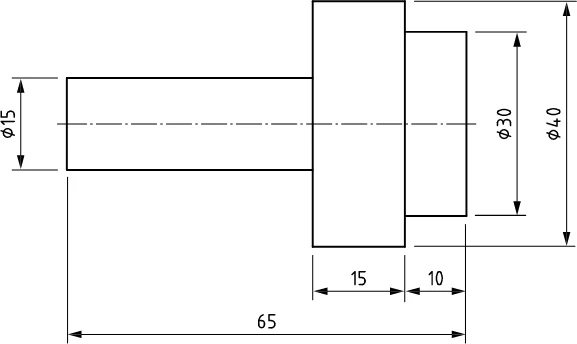

As linhas de dimensão dos elementos internos e dos elementos externos devem, sempre que possível, ser dispostas e indicadas em grupos de dimensões distintos para facilitar a leitura

Sempre que possível, as dimensões não podem ser colocadas no interior do contorno do elemento representado.

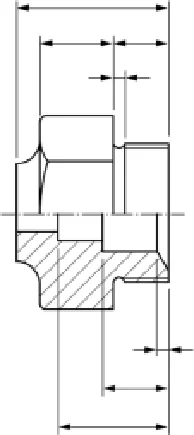

Exemplo de linhas de dimensões
Exemplo de linhas de dimensões

Unidades de dimensões

Para as unidades lineares, a unidade predominante no desenho pode ser especificada no próprio desenho ou em um documento associado, podendo a unidade ser omitida nas dimensões individuais.

Para as dimensões angulares, as unidades sempre devem ser especificadas com as dimensões individuais.

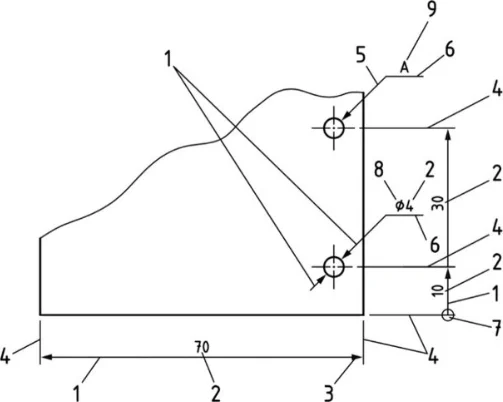

Elementos de cotagem

1 linha de dimensão
2 valor da dimensão nominal
3 terminação (no caso, uma seta)
4 linha de extensão
5 linha de chamada
6 linha de referência
7 símbolo de origem
8 indicador de propriedade
9 letra de referência


Indicadores de propriedade

SímboloDescriçãoPropriedade associada
ØDiâmetroElemento cilíndrico ou circular descrito pelo seu diâmetro
RRaioElemento cilíndrico ou circular descrito pelo seu raio
□QuadradoElemento quadrado com quatro ângulos e quatro lados iguais descritos por sua dimensão lateral
𖼆Comprimento de um arcoDimensão curvilínea de um elemento não plano (por exemplo, comprimento de arco)
↔EntreIndicação da extensão de uma área restrita, utilizada em conjunto com letras de referência

Linha de dimensão

  • As linhas de dimensão devem ser indicadas como linhas contínuas estreitas, conforme a ABNT NBR 16861.
  • As linhas de dimensão devem ser indicadas no caso de dimensões lineares e dimensões angulares ou em arco.

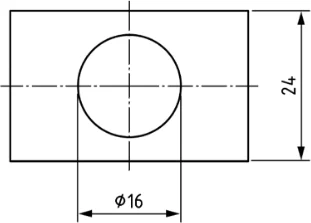

Dimensão linear
Dimensão linear
Dimensão angular
Dimensão angular

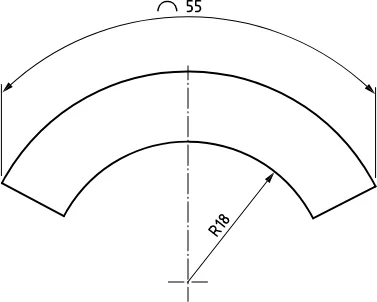

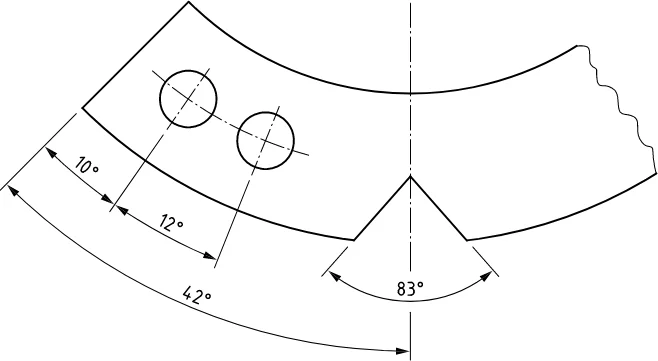

Dimensão em arco
Dimensão em arco

  • Quando o espaço for limitado, as linhas de dimensão podem ser estendidas ultrapassando as linhas de extensão e as setas colocadas fora das linhas de extensão e invertidas.

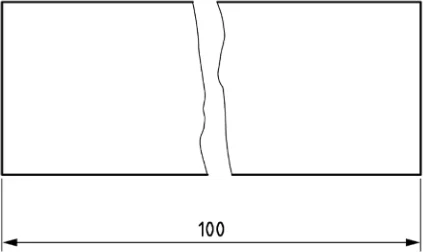

  • A linha de dimensão que corresponde à representação de um elemento em vista interrompida deve ser traçada sem interrupção.

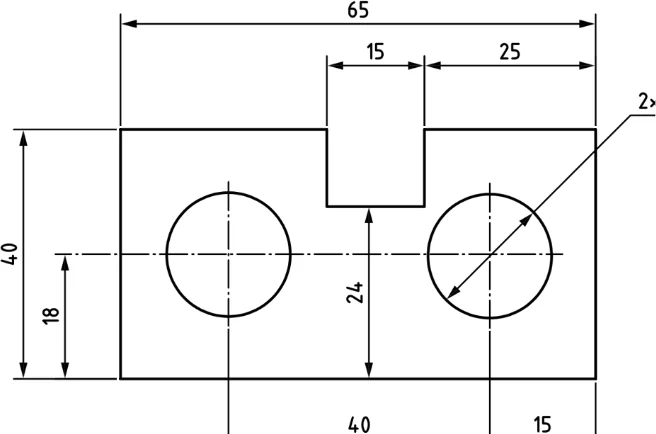

Linhas de dimensão mostradas sem interrupção
Linhas de dimensão mostradas sem interrupção
  • A linha de dimensão de um elemento circular pode ser uma linha oblíqua passando pelo centro do elemento.
  • Convém evitar que as linhas de dimensão cruzem qualquer outra linha, mas quando a interseção for inevitável, as linhas de dimensão devem ser mostradas sem interrupção.

Representação de terminações e origem

Setas: quando uma seta é mostrada, ela deve ser de um dos seguintes tipos (somente um tipo de seta deve ser utilizado num mesmo desenho ou conjunto de desenhos).

Fechada e preenchida, de 30°
Fechada e preenchida, de 30°
Fechada e não preenchida, de 30º
Fechada e não preenchida, de 30º
Aberta, de 30°
Aberta, de 30°
Aberta, de 90°
Aberta, de 90°

Traço oblíquo e ponto

Traço oblíquo
Traço oblíquo
Traço oblíquo entre setas
Traço oblíquo entre setas
Ponto entre setas
Ponto entre setas

Linha de extensão

As linhas de extensão devem ser linhas contínuas estreitas e ser prolongadas além da linha de dimensão associada. Deve ainda haver um espaço entre o elemento cotado e o começo da linha de extensão.


Linhas de extensão podem ser interrompidas se seus prolongamentos não forem ambíguos. No caso de dimensões angulares, as linhas de extensão são prolongamentos dos lados do ângulo.


Linha de chamada

As linhas de chamada devem ser desenhadas como linhas contínuas estreitas e devem apresentar uma terminação em seta, traço oblíquo ou ponto.

As linhas de chamada de dimensões podem ser igualmente utilizadas em conjunto com linhas de referência.

1. linha de dimensão
2. valor da dimensão nominal
3. terminação (no caso, uma seta)
4. linha de extensão
5. linha de chamada
6. linha de referência
7. símbolo de origem
8. indicador de propriedade
9. letra de referência


Colocação de valores de dimensões e de símbolos

Os valores de dimensões devem ser colocados paralelos a suas linhas de dimensão. O espaço entre a linha de dimensão e a parte inferior da escrita e dos símbolos deve ser no mínimo igual ao dobro da largura da linha de dimensão.

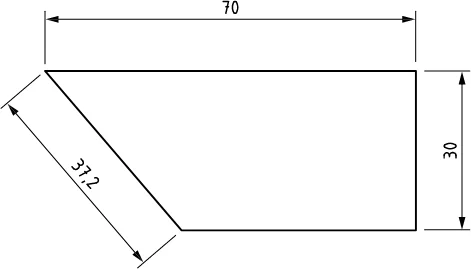

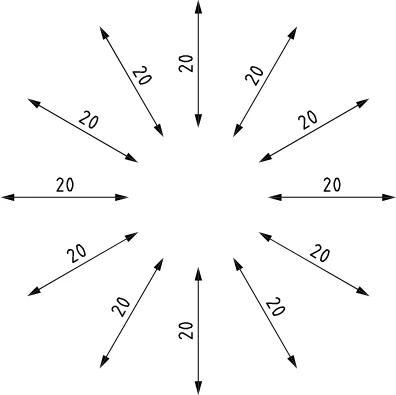

Os valores de dimensões lineares inscritos em linhas de dimensão oblíquas devem ser orientados conforme mostrado abaixo. Os valores devem ser indicados de maneira que possam ser lidos de baixo ou pelo lado direito do desenho.


Colocação especial de valores de dimensões e símbolos

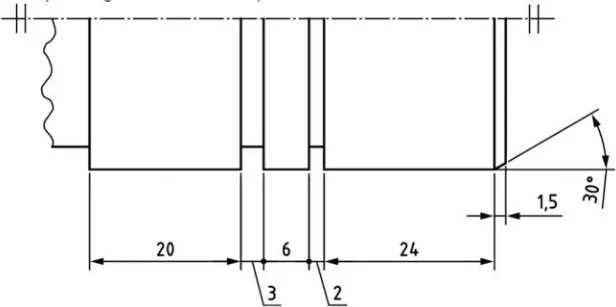

  • se o espaço for limitado, os valores de dimensão devem ser colocados acima do prolongamento da linha de dimensão, no exterior de uma das extremidades.
  • se a linha de dimensão for muito curta para o valor de dimensão ser indicado da maneira usual entre as linhas de extensão, o valor de dimensão deve ser colocado em uma linha de referência conectada à linha de dimensão através de uma linha de chamada, que termina na linha de dimensão.
  • a linha de dimensão ou a linha de chamada pode ser prolongada e uma linha de referência horizontal adicionada, permitindo ao valor de dimensão ser posicionado horizontalmente acima da linha de referência.

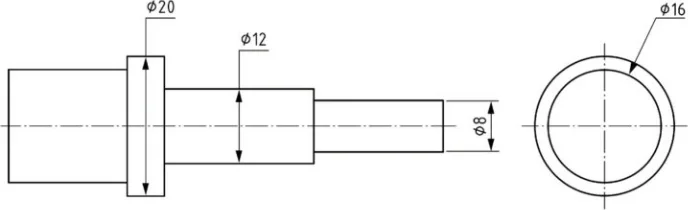

Diâmetros

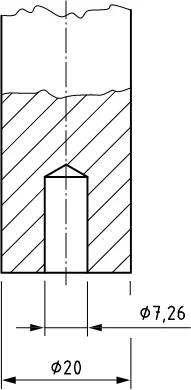

Na cotagem de diâmetros, quando não houver ambiguidade, pode ser utilizada uma única linha de dimensão, isto é, sem uma linha de dimensão oposta

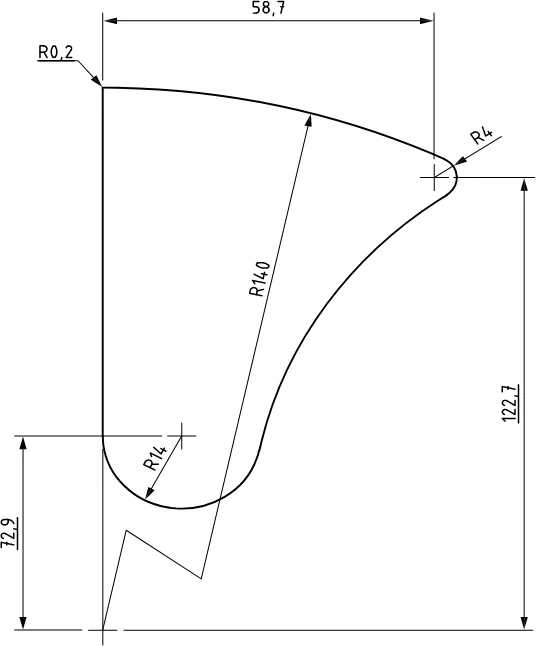

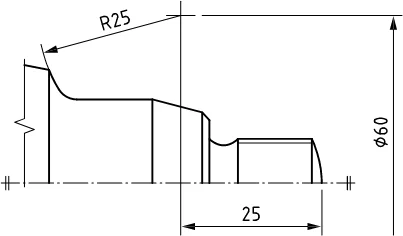

Cotagem de raios

A letra R indica que a seção transversal do elemento é uma parte de um círculo. Esta letra deve preceder o valor da dimensão

Se o centro de um raio não for fornecido pela geometria de elementos adjacentes, as dimensões requeridas para definir sua posição deve ser indicada


Arcos, cordas e ângulos

Arco
Arco
Corda
Corda
Ângulo
Ângulo

Representação de níveis

A representação de níveis é geralmente utilizada em atividades de construção civil e tratam da distância relacionada a um nível de referência conhecido (frequentemente o nível do piso acabado).

vistas, seções e cortes verticais

Níveis em planos
Níveis em planos

vistas de plantas e seções horizontais

Níveis em pontos
Níveis em pontos

A NBR 6492:2021 indica uma representação específica para projetos arquitetônicos, que é apresentada novamente em Simbologia e convenções, a saber:

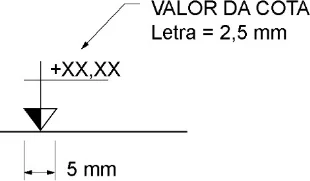

vistas, seções e cortes verticais
vistas, seções e cortes verticais

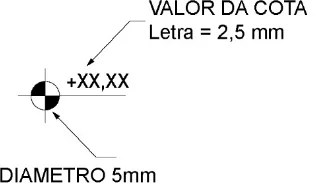

vistas de plantas e seções horizontais
vistas de plantas e seções horizontais

Disposição de dimensões

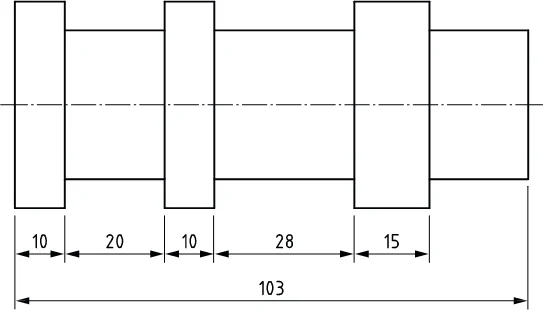

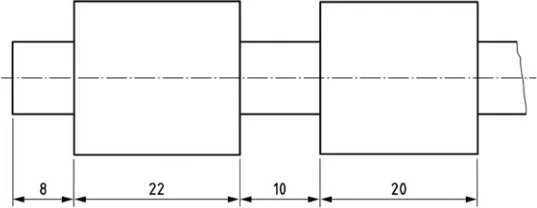

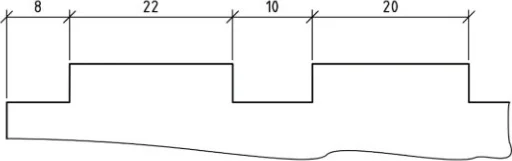

Cotagem em cadeia

Quando utilizando cotagem em cadeia, as dimensões simples são dispostas em cadeia, formando uma fila.


Cotagem em paralelo

Quando utilizando cotagem em paralelo, as linhas de dimensão são desenhadas paralelas em uma, duas ou três direções ortogonais ou concêntricas.

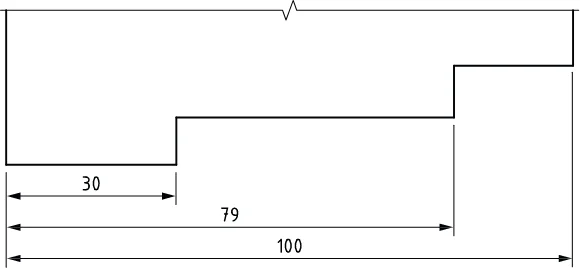

Cotagem linear em paralelo
Cotagem linear em paralelo

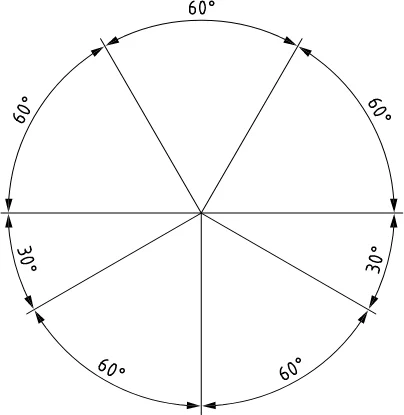

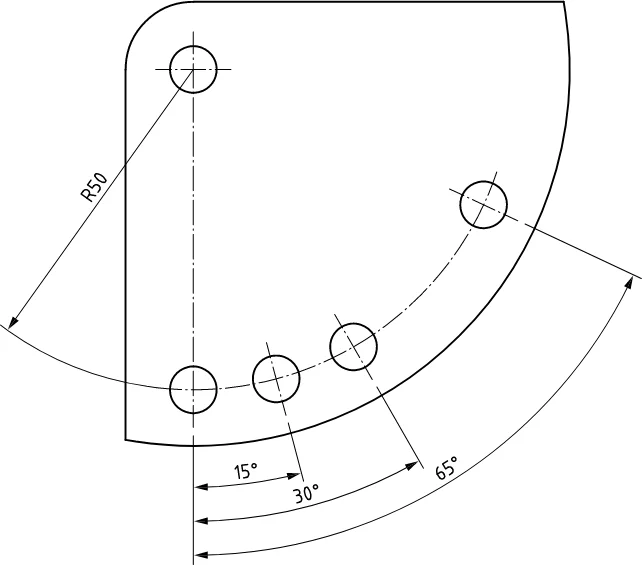

Cotagem angular em paralelo
Cotagem angular em paralelo

Cotagem aditiva

A cotagem aditiva é uma cotagem paralela simplificada, progressiva, com as dimensões sobrepostas

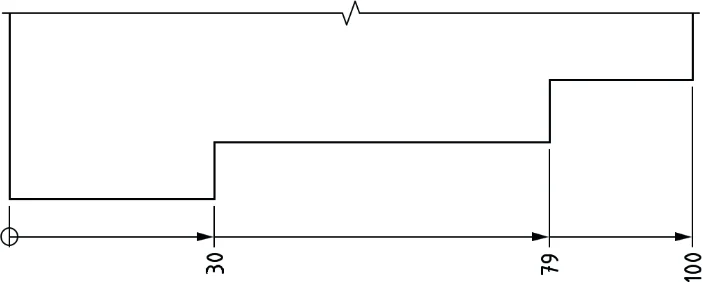

Cotagem aditiva em sentido único
Cotagem aditiva em sentido único

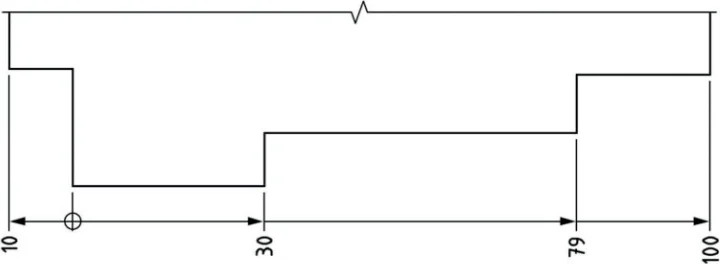

Cotagem aditiva em sentido duplo
Cotagem aditiva em sentido duplo

Cotagem por coordenadas

As coordenadas cartesianas são definidas a partir da origem por meio de cotagens lineares em direções ortogonais. Nenhuma linha de dimensão, nem linha de extensão é desenhada.

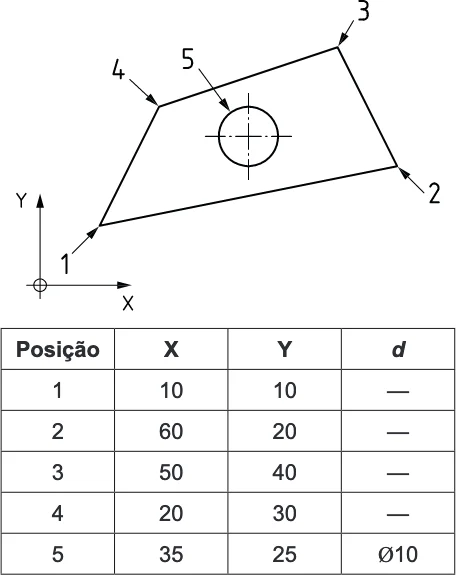

Cotagem por coordenadas cartesianas indicadas por uma letra de referência
Cotagem por coordenadas cartesianas indicadas por uma letra de referência

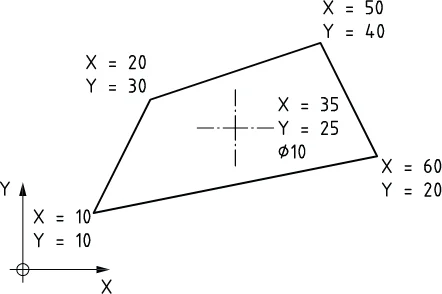

Cotagem por coordenadas cartesianas indicadas por uma representação direta
Cotagem por coordenadas cartesianas indicadas por uma representação direta

Cotagem combinada

Dois ou mais métodos de cotagem são usualmente combinados no desenho.

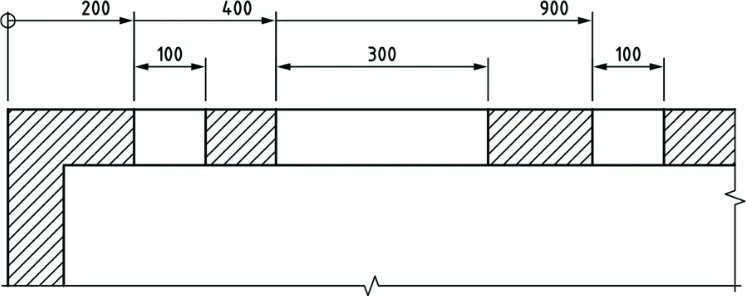

Cotagem combinada (aditiva e dimensões simples)
Cotagem combinada (aditiva e dimensões simples)

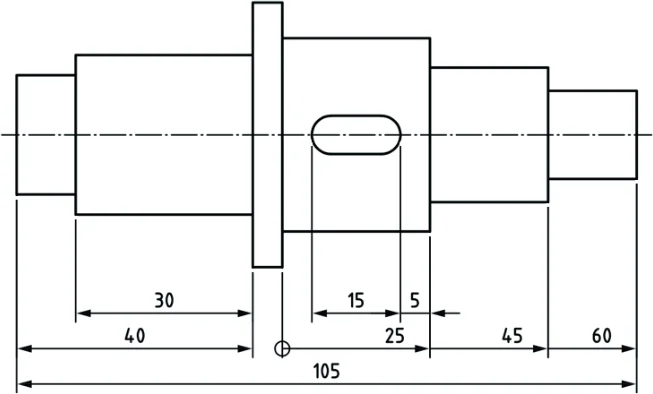

Cotagem combinada (paralela, aditiva e simples dimensões)
Cotagem combinada (paralela, aditiva e simples dimensões)

Aplicação no projeto de edificações

Toda cotagem necessária para descrever uma peça, componente ou edificação, clara e completamente, deve ser representada diretamente no desenho.

As cotas devem ser indicadas utilizando-se o sistema métrico de medidas.

Em um único desenho, deve-se utilizar a mesma unidade de medida.

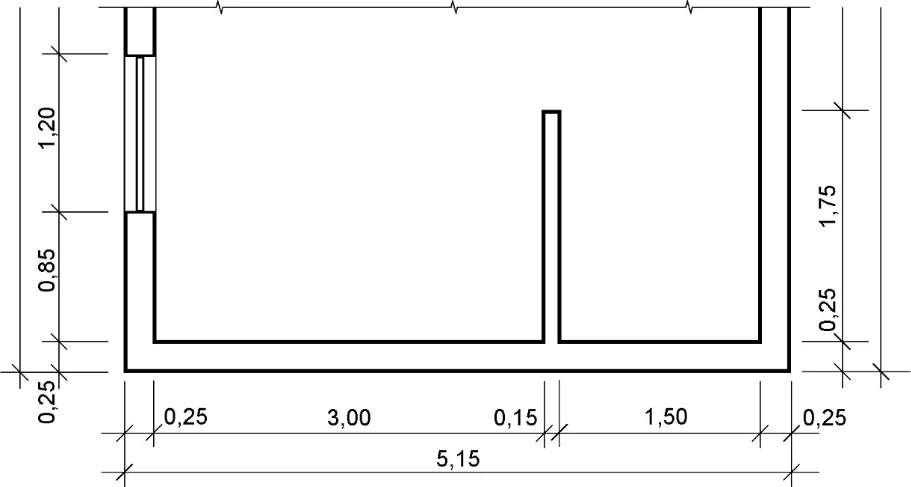

Execução

  1. as linhas de cota devem estar sempre fora do desenho, salvo em casos de impossibilidade;
  2. as linhas de chamada devem parar de 2 mm a 3mm do ponto dimensionado;
  3. as cifras podem ter 2,5 mm ou 1,8 mm e o espaço entre elas e a linha de cota deve ser de 1,5 mm;
  4. quando a dimensão a cotar não permitir a cota na sua espessura, colocar a cota ao lado, indicando seu local exato com uma linha;
  5. nos cortes, somente marcar cotas verticais;
  6. evitar a duplicação de cotas.

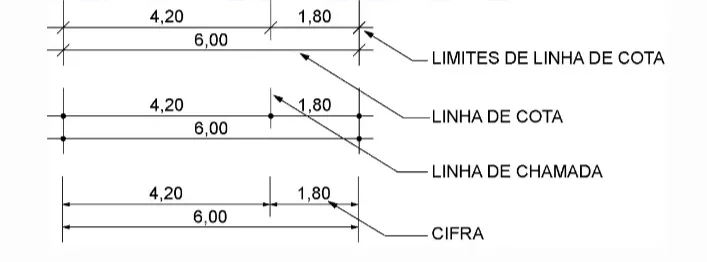

Exemplos de execução dos limites de linhas de cota
Exemplos de execução dos limites de linhas de cota

Representação de cotas – Edificação


Dimensão dos vãos de portas e janelas

A cota é indicada no vão acabado pronto para receber as esquadrias, conforme exemplos:

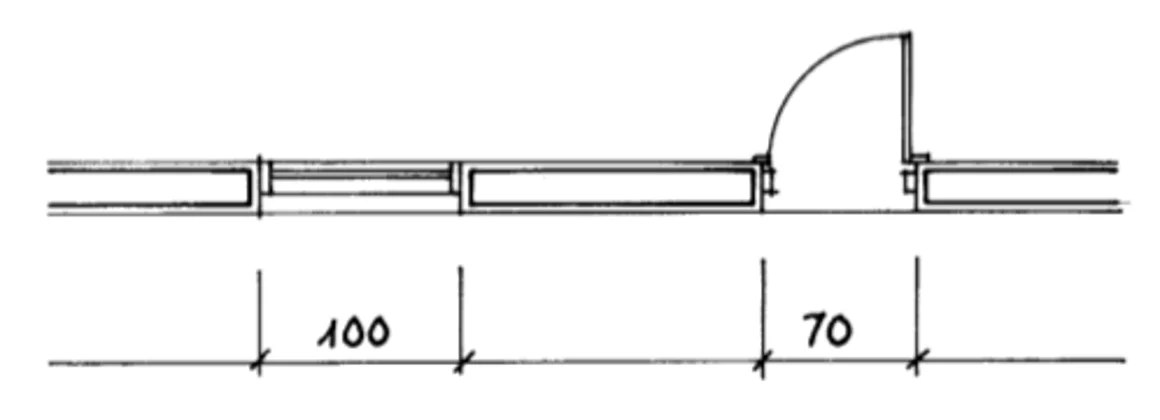

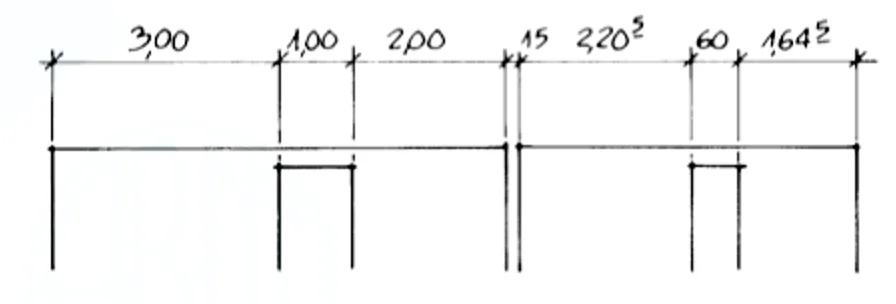

Feita à mão, cf. NBR6492:1994
Feita à mão, cf. NBR6492:1994

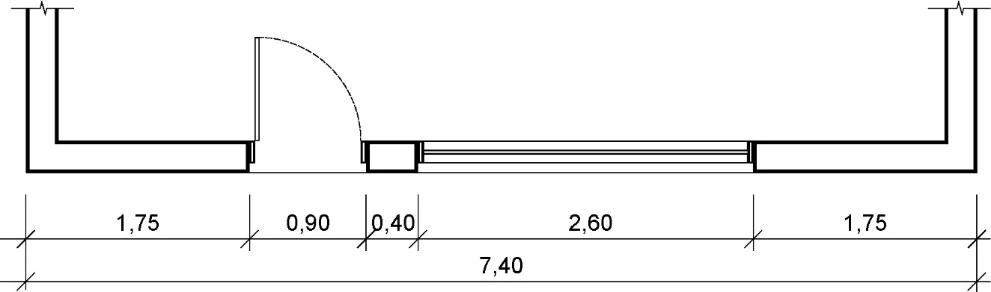

Feita em software, cf. NBR6492:2021
Feita em software, cf. NBR6492:2021
