Desenho técnico · Desenho Técnico

Linhas

São os elementos básicos do desenho.

Conteúdo:

Normas

NBR 8403: Aplicação de linhas em desenhos – Tipos de Linhas – Larguras das Linhas

fixa tipos e o escalonamento de larguras de linhas para uso em desenhos técnicos e documentos semelhantes.

ABNT - 1984 - NBR 8403 Aplicação de linhas em desenhos -Tipos de linhas - Larguras das linhas.pdf

Conferir normas específicas para desenho arquitetônico

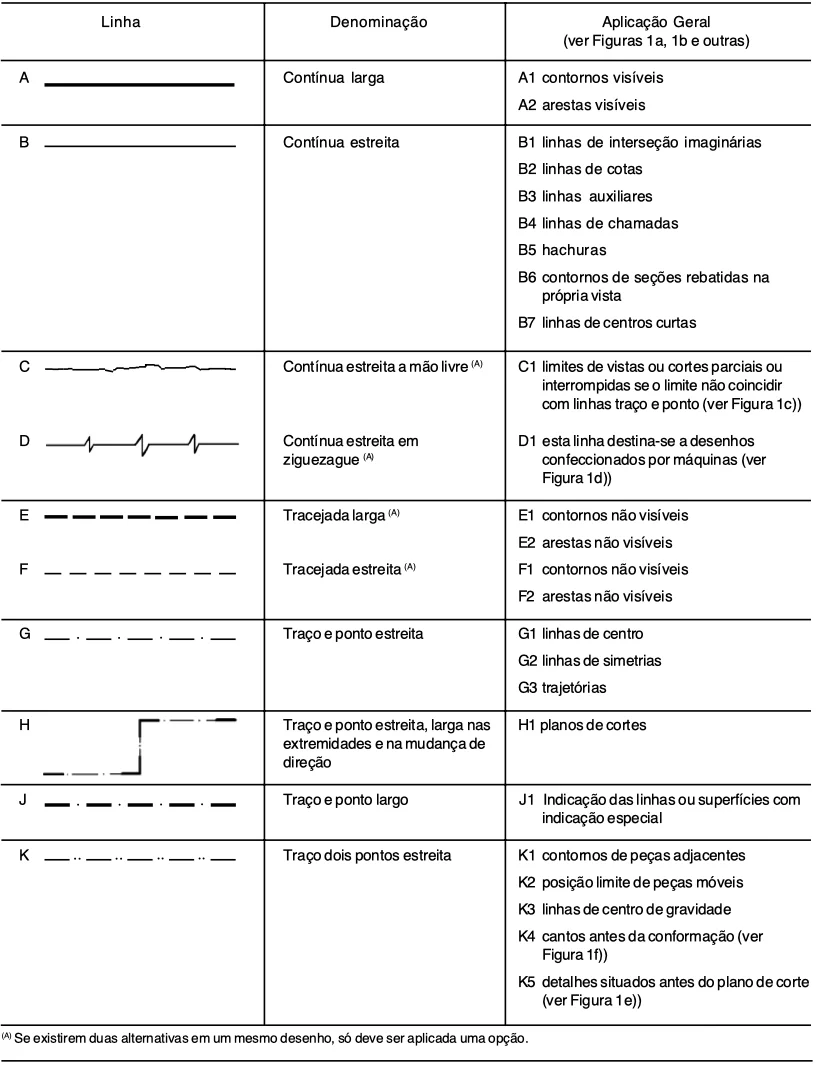

Tipos de linhas

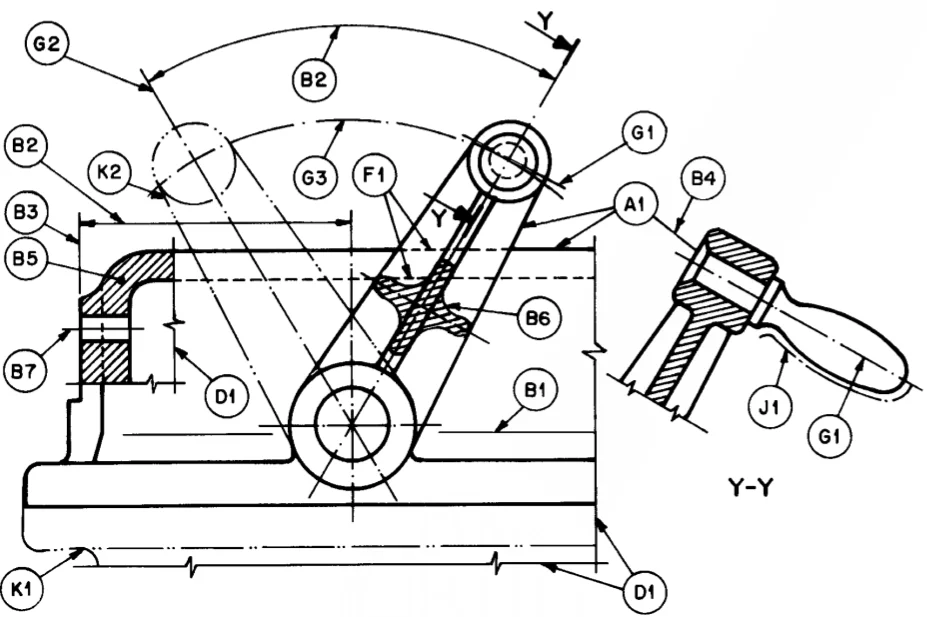

Figura 1a
Figura 1a
Figura 1c
Figura 1c

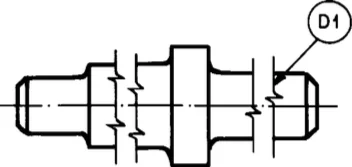

Figura 1d
Figura 1d

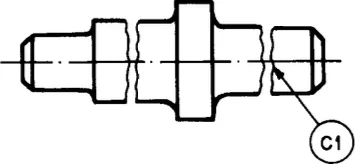

Na peça longa são representadas somente as partes da peça que contém detalhes. Os limites das partes retidas são traçados com linha estreita à mão livre ou ziguezague.

Figura 1e
Figura 1e

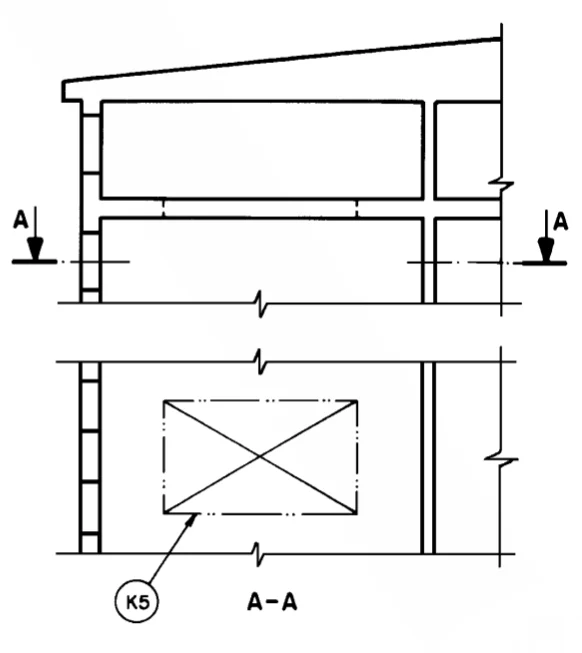

Representação de detalhes situados antes do plano de corte com traço dois pontos.
Figura 1f
Figura 1f

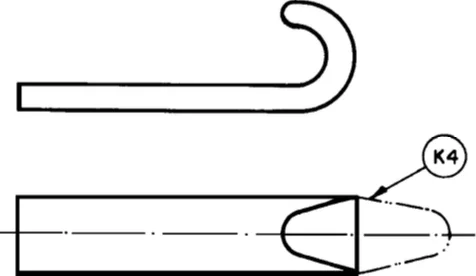

Quando houver necessidade de desenhar o contorno desenvolvido de uma peça, este deve ser traçado por meio de linha estreita-traço-dois pontos
