Formatos de papelConteúdo:
Normas
NBR 10068: Folha de desenho – Leiaute e dimensões
Objetiva padronizar as dimensões das folhas na execução de desenhos técnicos e definir seu leiaute com suas respectivas margens e legenda.
NBR 10582: Apresentação da folha para desenho técnico
Fixa as condições exigíveis para a localização e disposição do espaço para desenho, espaço para texto e espaço para legenda, e respectivos conteúdos, nas falhas de desenhos técnicos.
NBR 13142: Desenho técnico – Dobramento de cópia
Fixa as condições exigíveis para o dobramento de cópia de desenho técnico.

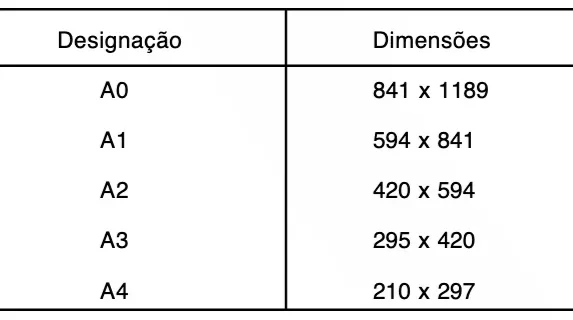

Série A
As folhas em que se desenha o projeto arquitetônico é denominada prancha.

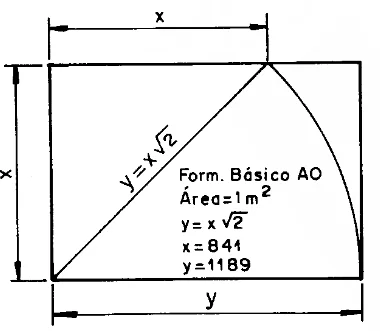

O formato básico do papel, designado por “A0” (A zero), é o retângulo de lados medindo 841mm e 1.189 mm, tendo a área de 1 m² . Do formato básico derivam os demais formatos com a mesma proporção.

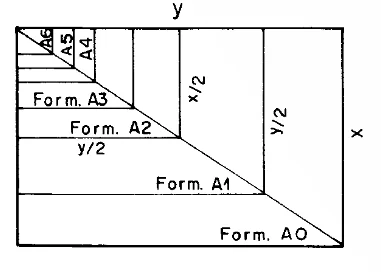

O formato básico para desenhos técnicos, designado por “A0” (A zero), é o retângulo de área igual a 1 m2 e de lados medindo 841 mm x 1189 mm, isto é, guardando entre si a mesma relação que existe entre o lado de um quadrado e sua diagonal y/x=1/2.

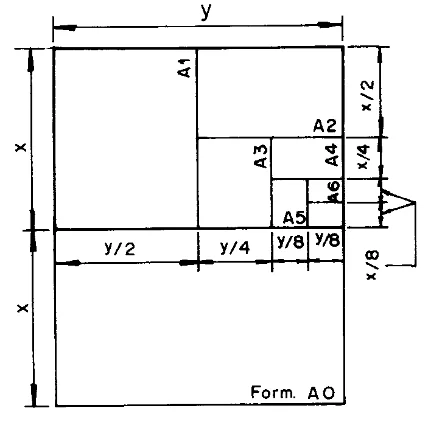

Inversamente, o A3 é formado por 2 A4; o A2, por 2 A3, etc.
Quadro e margens

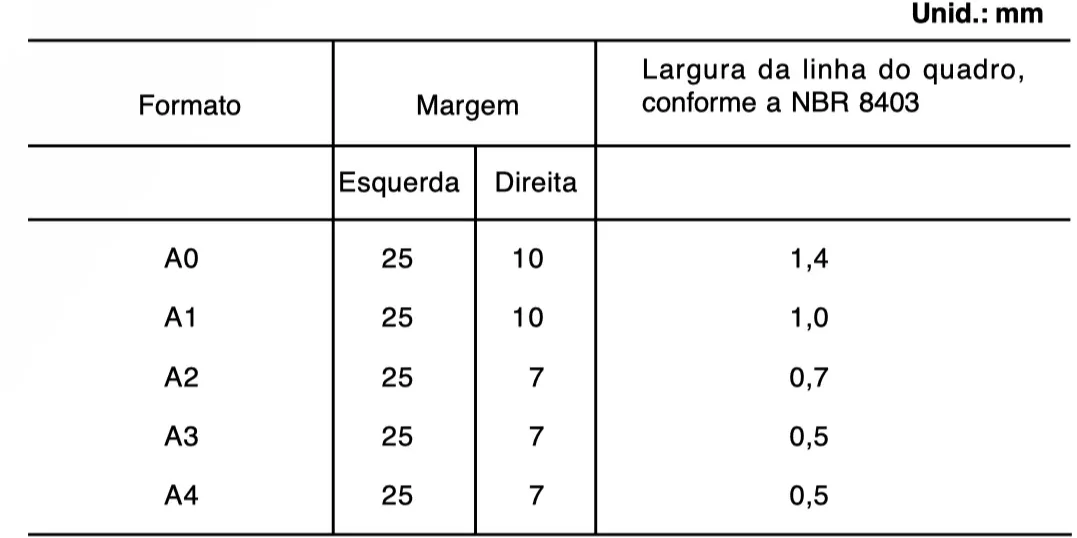

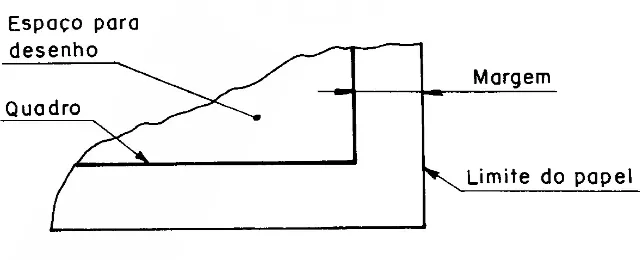

Nas dimensões das folhas deve haver um excesso de papel de 10 mm nos quatro lados e as margens ficam limitadas pelo contorno externo da folha e pelo quadro. O quadro tem a finalidade de limitar o espaço para o desenho.
Conteúdo
A folha para o desenho deve conter:
- espaço para desenho;
- espaço para texto; e,
- espaço para legenda.
Espaço para desenho
Os desenhos são dispostos na ordem horizontal e vertical.
O desenho principal, se houver, é colocado acima e à esquerda, no espaço para desenho.
Os desenhos são executados, se possível, levando em consideração o dobramento das cópias do padrão de desenho, conforme formato A4.

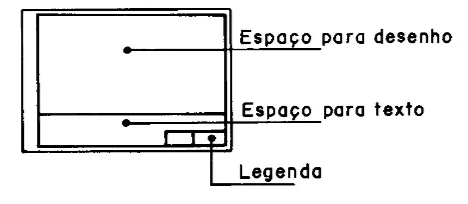

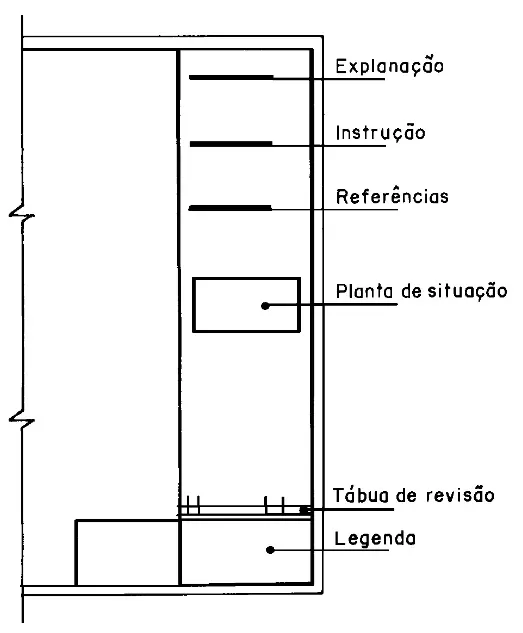

Espaço para texto
Todas as informações necessárias ao entendimento do conteúdo do espaço para desenho são colocados no espaço para texto e escritas conforme NBR 8402.

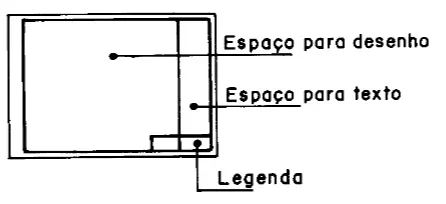

O espaço para texto é colocado a direita ou na margem inferior do padrão de desenho.
Quando o espaço para texto é colocado na margem inferior, a altura varia conforme a natureza do serviço
O espaço para texto é separado em colunas com larguras apropriadas de forma que possível, leve em consideração o dobramento da cópia do padrão de desenho, conforme formato A4
Legenda

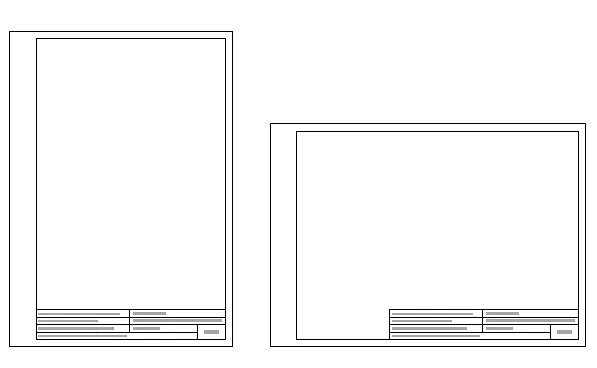

A posição da legenda deve estar dentro do quadro para desenho de tal forma que contenha a identificação do desenho (número de registro, título, origem, etc.); deve estar situado no canto inferior direito, tanto nas folhas posicionadas horizontalmente como verticalmente.
A legenda deve ter 178 mm de comprimento, nos formatos A4, A3 e A2, e 175 mm nos formatos A1 e A0

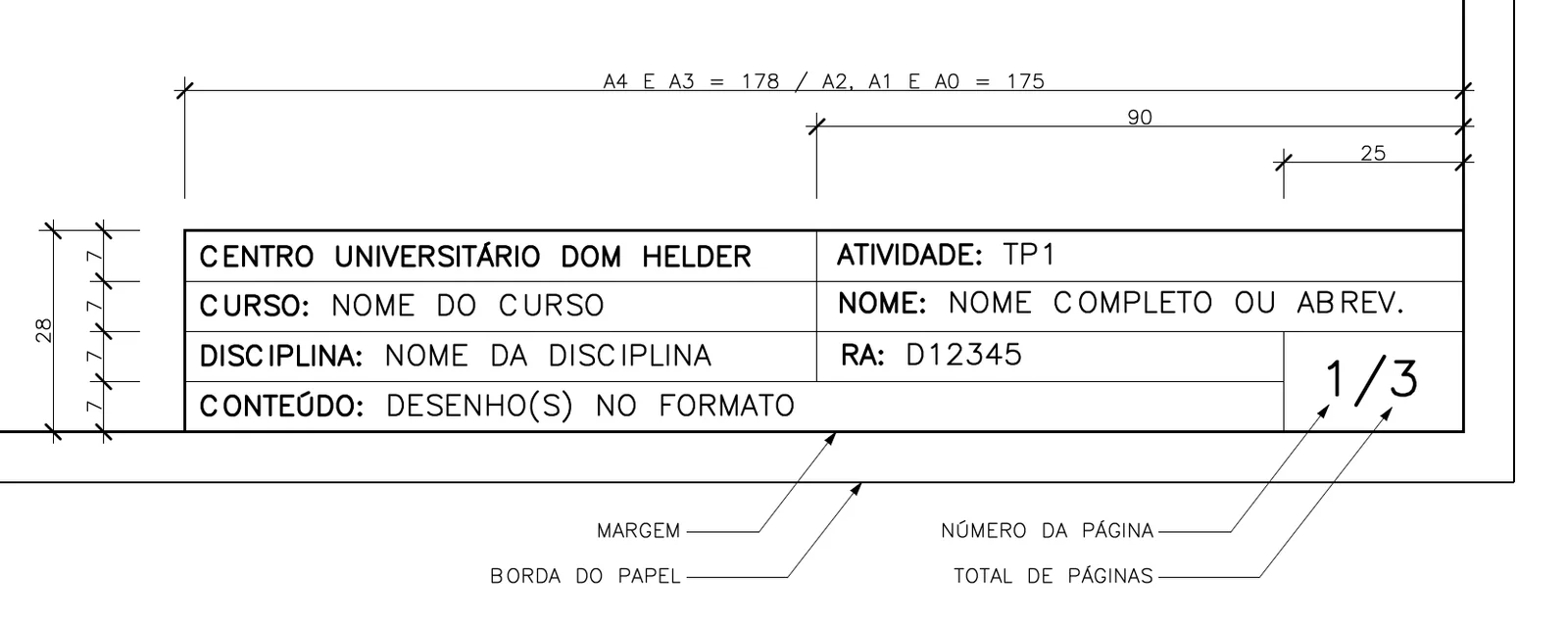

Legenda de referência para Trabalhos Práticos
Acondicionamento de cópias

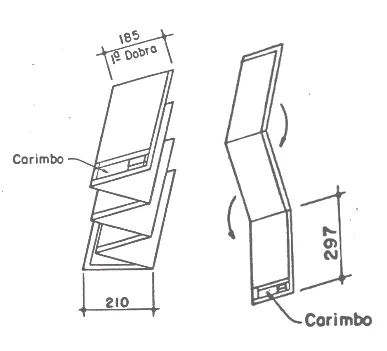

Toda folha com formato acima do A4 possui uma forma recomendada de dobragem de modo que o desenho seja armazenado em uma pasta, possa ser consultado com facilidade sem necessidade de retirá-lo da pasta, e que a legenda esteja visível com o desenho dobrado.
Deve-se atentar para:
- Legenda no canto inferior direito
- Dobramento sempre resultando em A4 com carimbo visível

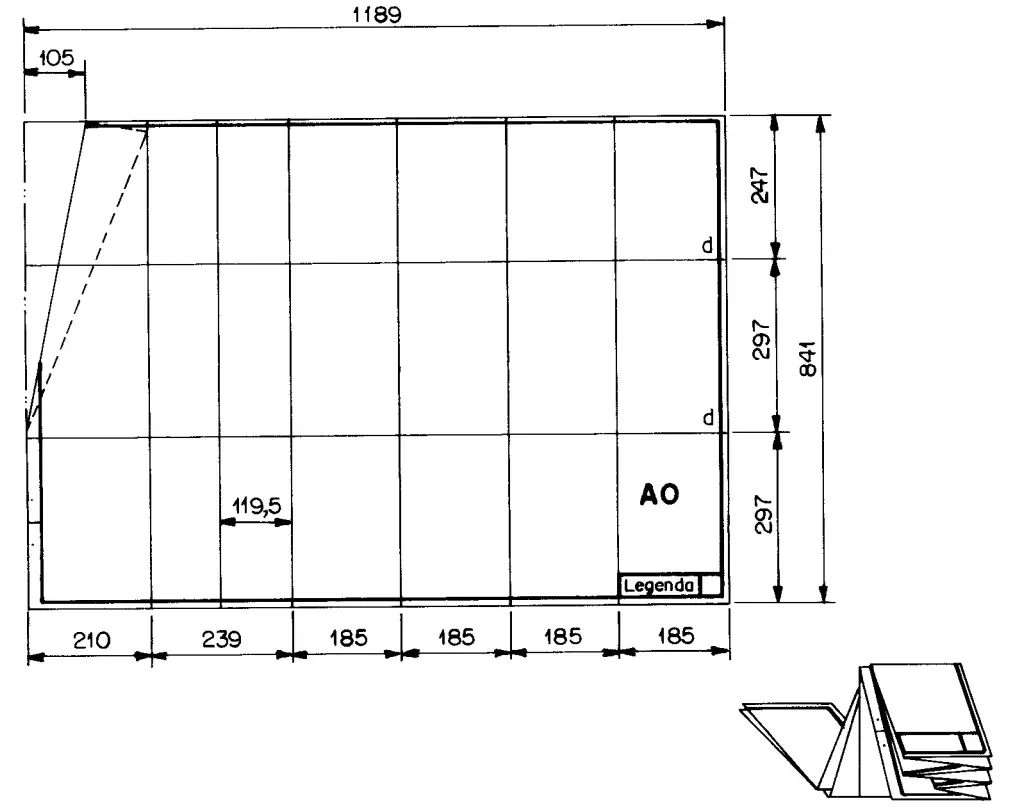

Formato A0

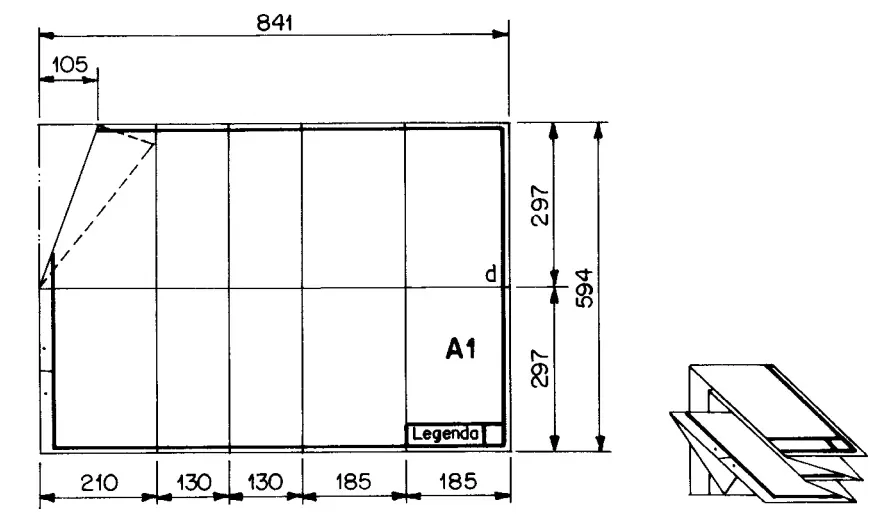

Formato A1

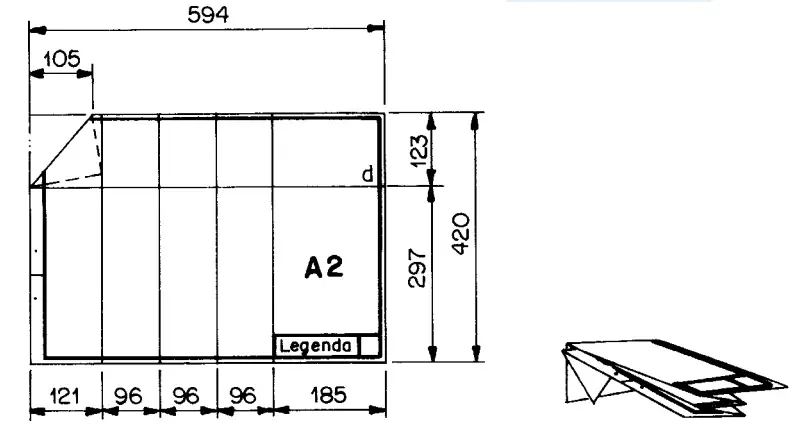

Formato A2

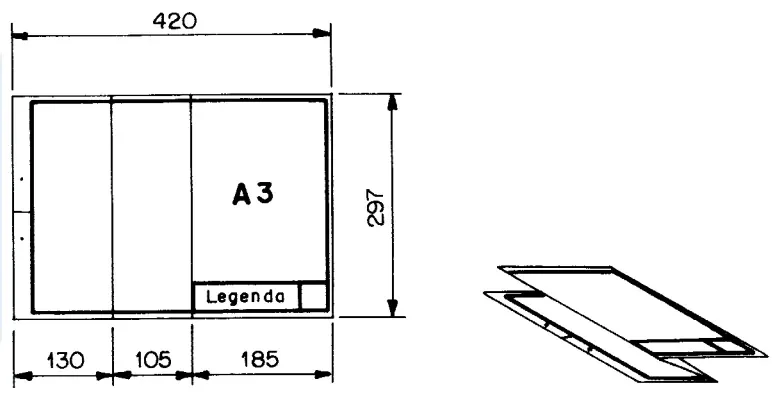

Formato A3
