Cortes e seçõesApesar da riqueza oferecida pela criação das vistas ortográficas, quando surgem objetos côncavos ou com configurações complexas e não visíveis a partir do exterior, é necessário criar vistas adicionais. A estratégia para criá“las não é significativamente diferente. A utilização do princípio de projeção se mantém e o que muda é apenas a posição do plano de projeção, que passa a cortar o objeto, recebendo, por isso, a designação de plano de seção ou plano de corte.
Note que essa estratégia permite a produção de representações que serão acrescidas às vistas ortográficas, criando uma documentação sobre o objeto cada vez mais rica. A posição dos planos de seção pode variar significativamente de um objeto para outro e é decidida pelo projetista, sempre procurando obter uma representação que forneça as informações mais relevantes para a compreensão do objeto.

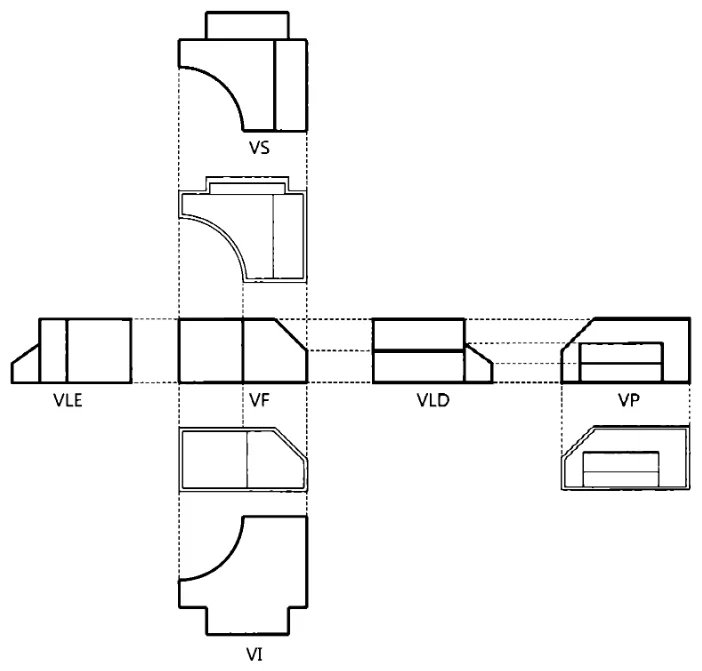

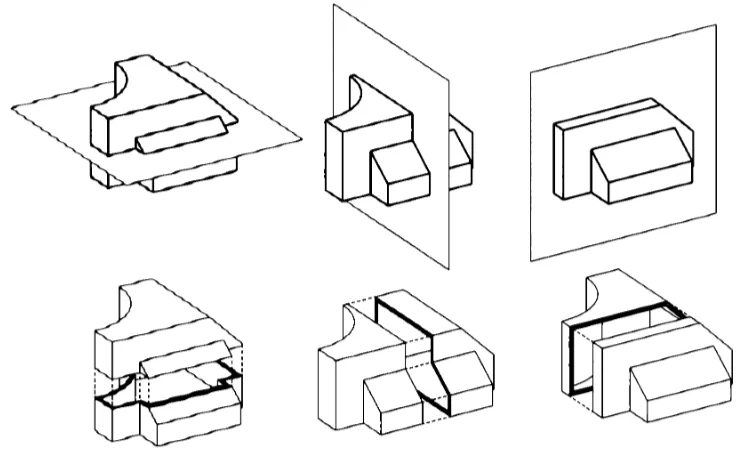

Um mesmo objeto pode ser seccionado por quantos planos forem necessários para a sua perfeita compreensão. Neste exemplo, um mesmo objeto é seccionado por três planos perpendiculares entre si.

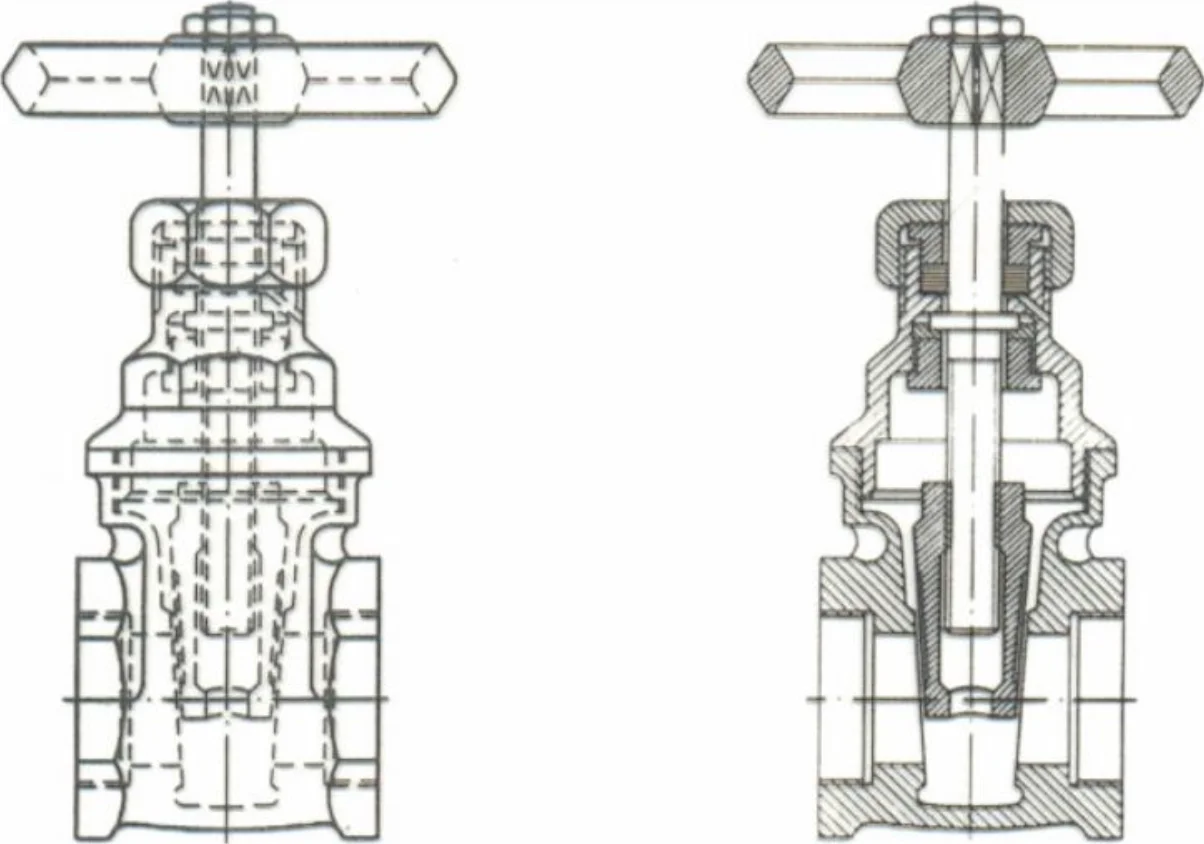

Em desenho técnico, o corte de uma peça é sempre imaginário. Ele permite ver as partes internas da peça.
Cumprem importante papel como informação complementar para compreensão de objetos.

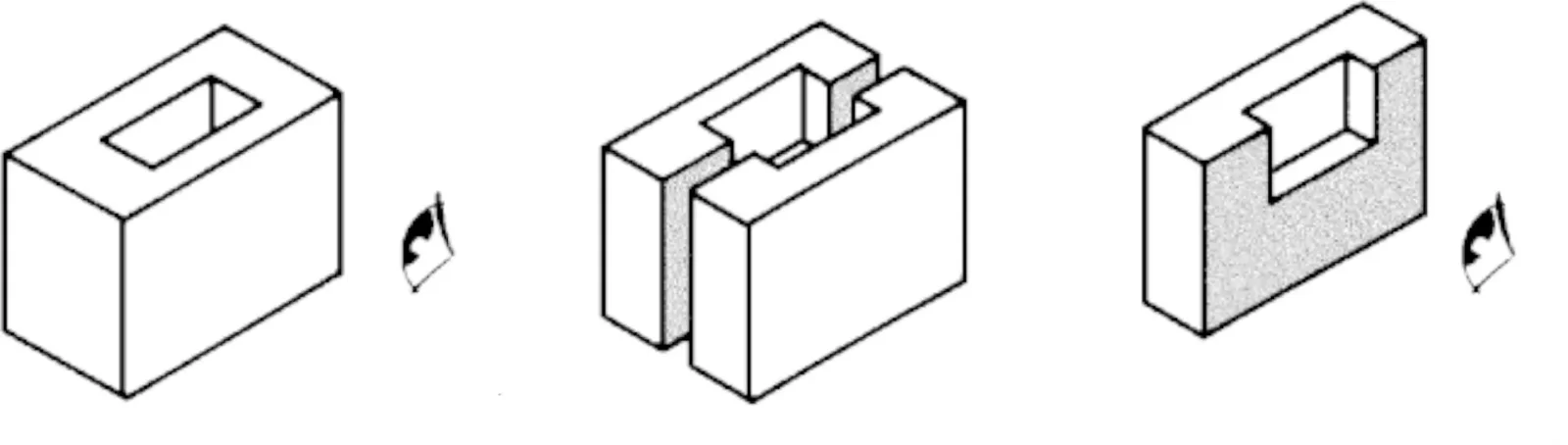

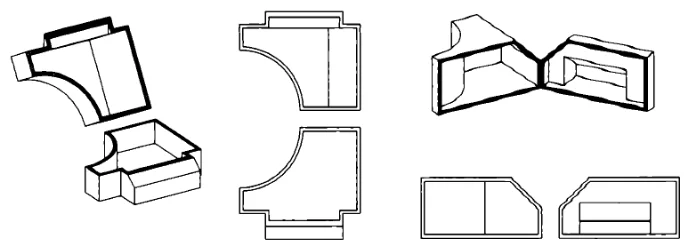

É possível notar uma simetria ou espelhamento das partes seccionadas. Por essa razão, toda vez que um plano de seção é utilizado, sua representação na documentação deve indicar, também, qual é a direção da projeção. É como se indicássemos “para que lado o corte está olhando”.
Podem ser representados em qualquer vista do desenho. Geralmente seguem as vistas ortográficas:
Corte a partir da vista frontal

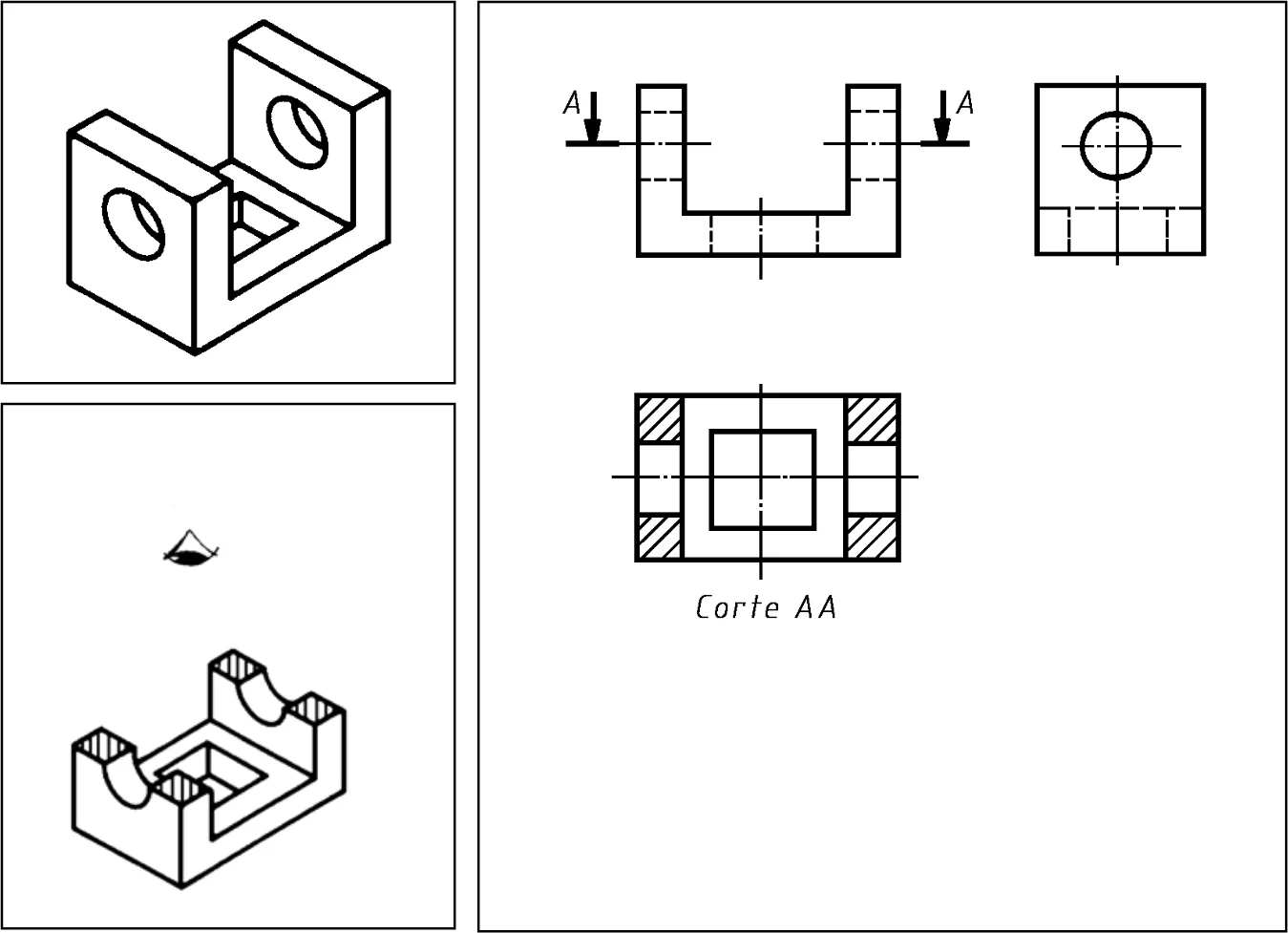

Corte a partir da vista superior

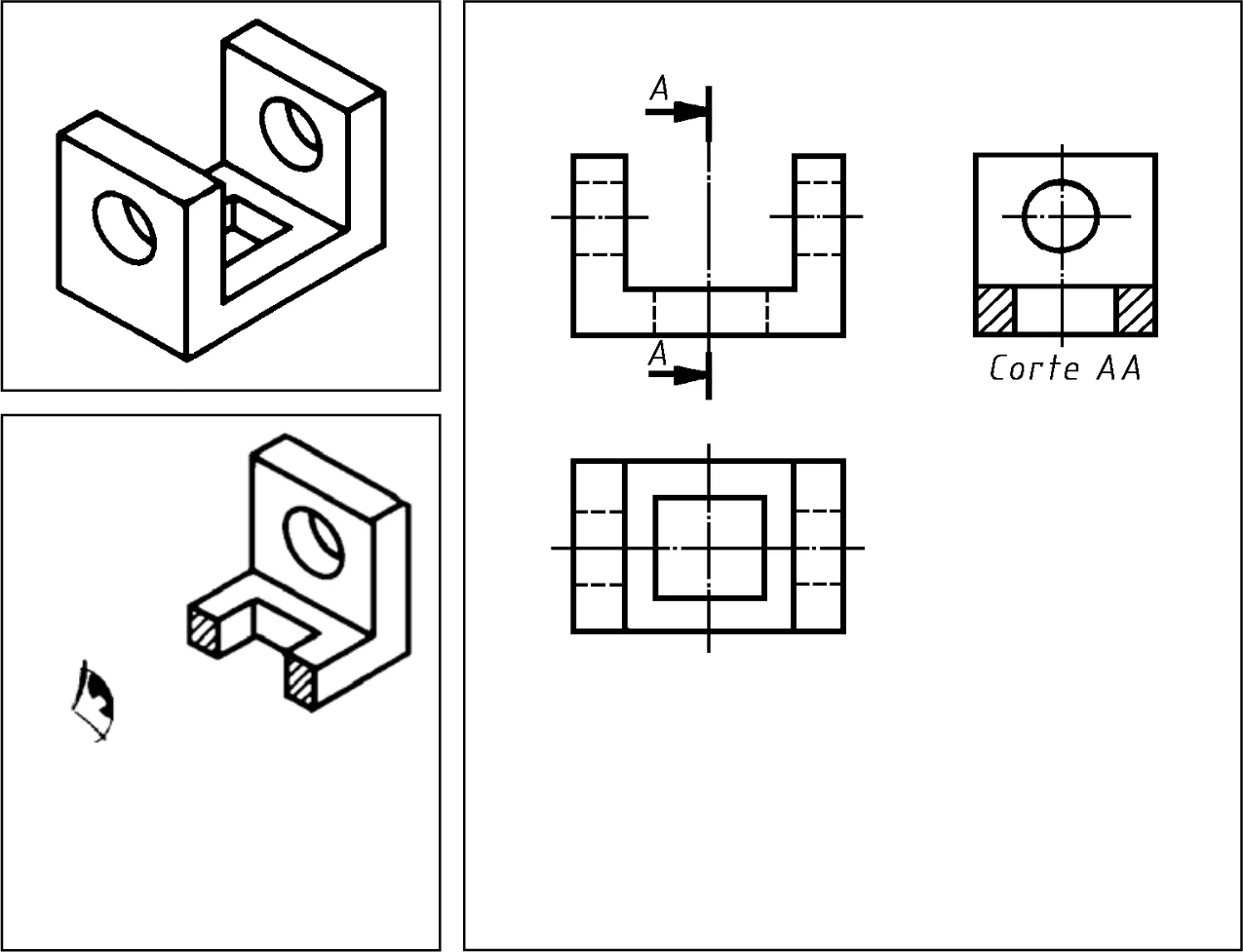

Corte a partir da vista lateral
Combinando as vistas obtidas por projeções com algumas seções é possivel reunir, graficamente, um número muito elevado de informações sobre um dado objeto.
Aspectos gerais
Corte (ou Vista Secional):
- Revela o interior completo.
- Mostra o plano de corte e os elementos visíveis atrás dele.
Seção (ou Perfil):
-
Mostra o formato de uma parte específica (perfil transversal).
-
É representada apenas a “fatia” do objeto, sem o que está atrás.

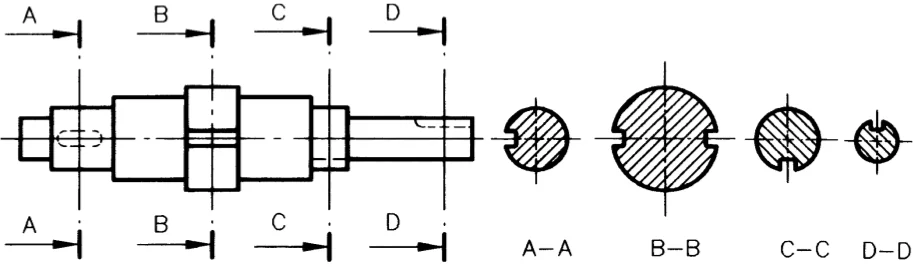

Seções sucessivas em uma peça com indicações de posição e identificação.
Os cortes ou seções são evidenciados através de hachuras.

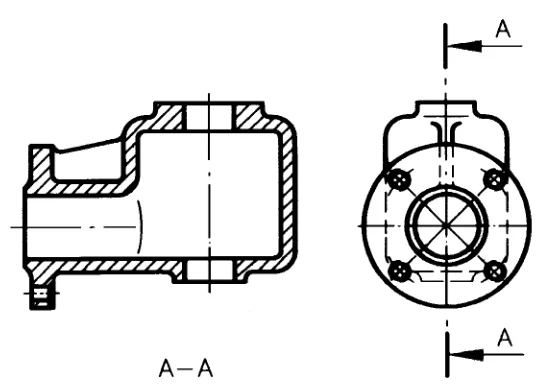

A disposição dos cortes ou seções segue a mesma disposição das vistas.

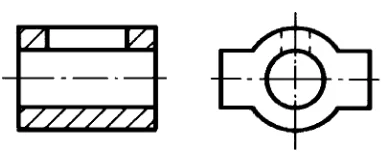

Quando a localização de um plano de corte for clara, não há necessidade de indicação da sua posição e identificação.
Especificidades

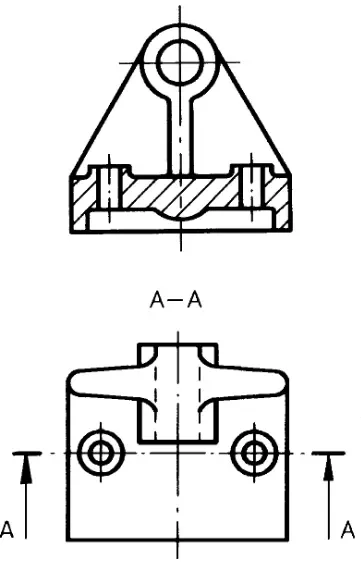

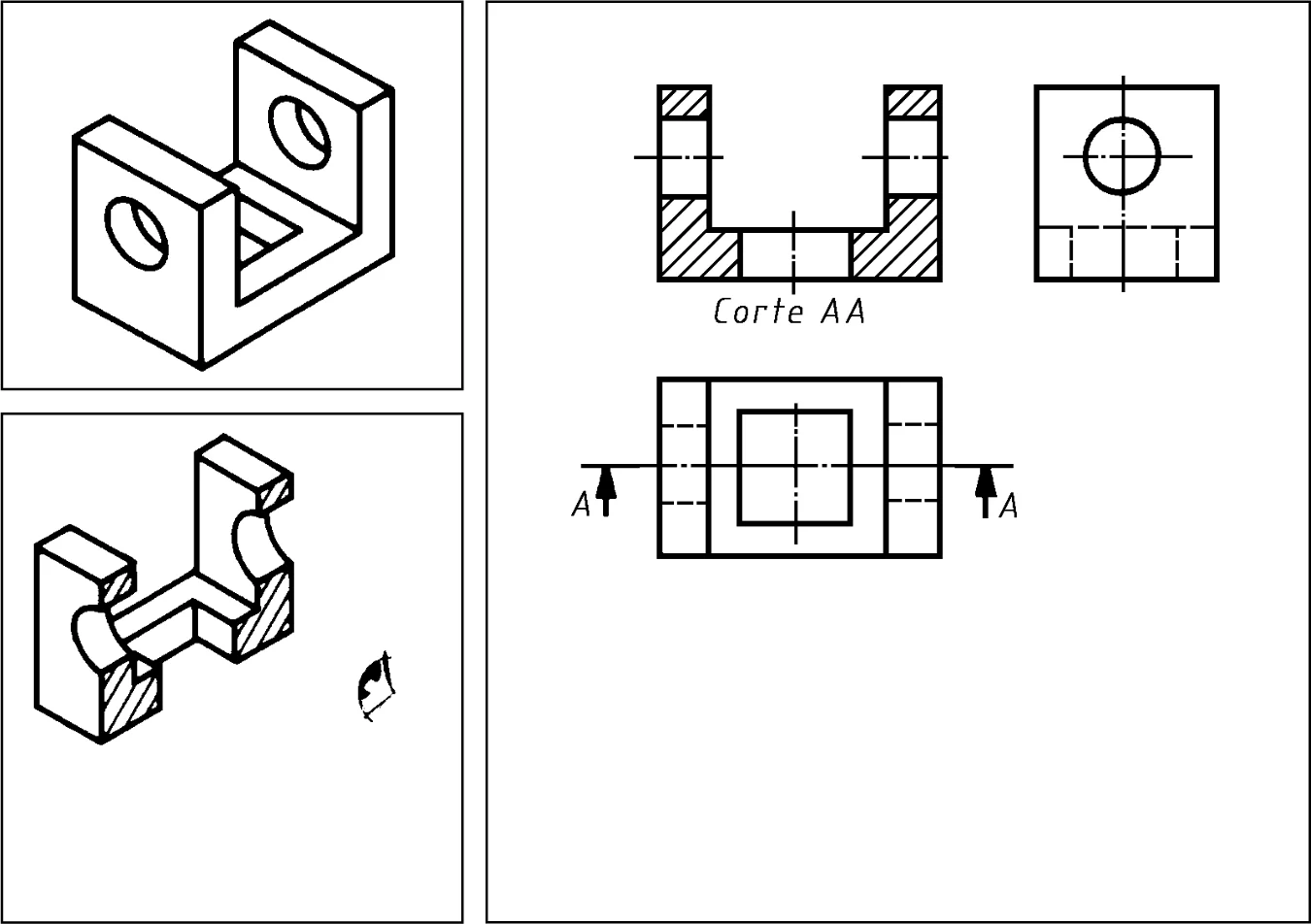

Quando a localização não for clara, ou quando for necessário distinguir entre vários planos de corte, a posição do plano de corte deve ser indicada por meio de linha estreita-traço-ponto, larga nas extremidades e na mudança de direção.
Corte total

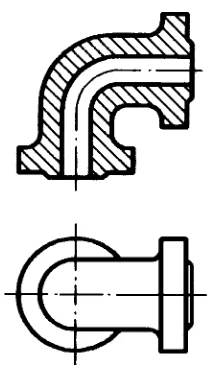

A peça é cortada em toda a sua extensão por um plano de corte
Meio-corte

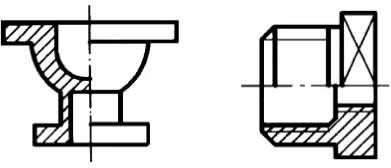

A metade da representação da peça é mostrada em corte, permanecendo a outra metade em vista. Este tipo de corte é peculiar às peças simétricas.

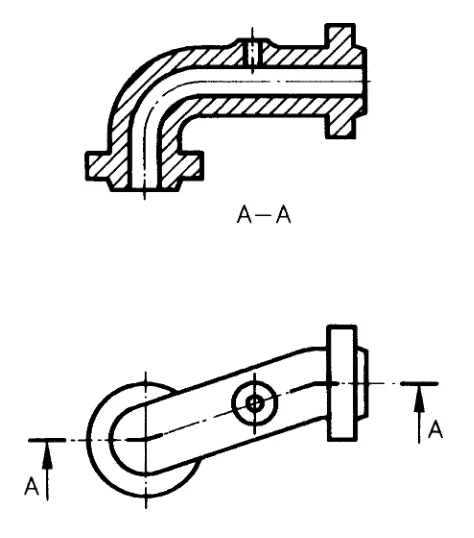

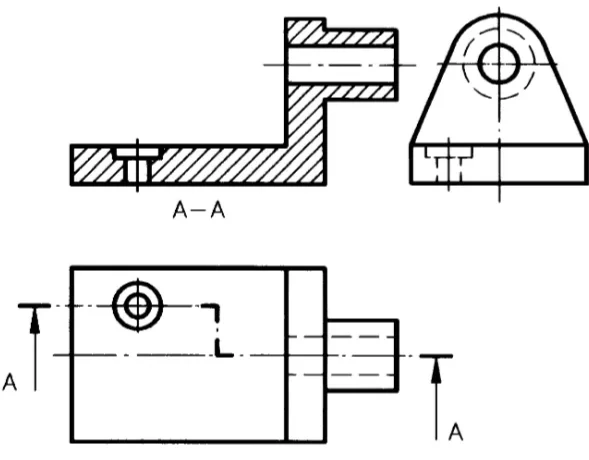

Corte em desvio
A peça é cortada em toda a sua extensão por mais de um plano de corte, dependendo da sua forma particular e dos detalhes a serem mostrados.

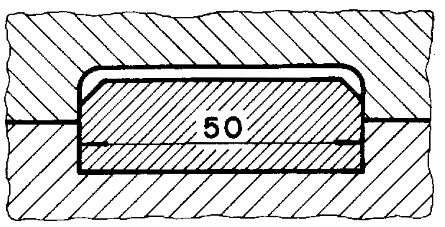

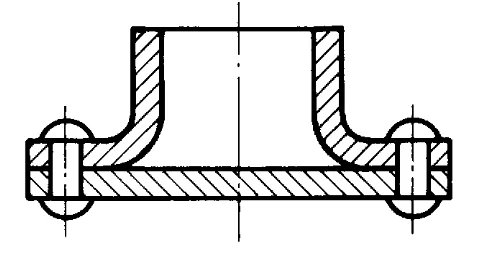

Hachuras

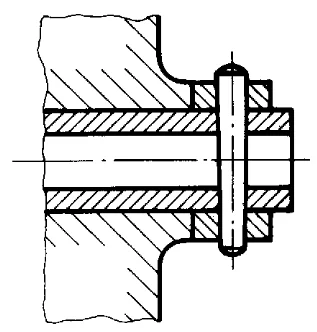

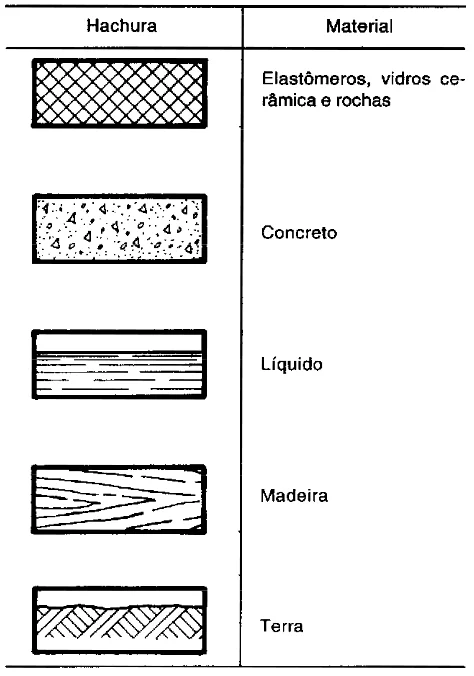

São preenchimentos em linhas ou cores com o objetivo de representar tipos de materiais em areas de corte no desenho técnico.
Condição geral
Na representação geral, de qualquer material, deve ser usada a hachura:
- traçada em linhas estreitas;
- formadas por linhas inclinadas a 45° em relação às linhas principais do contorno ou eixos de simetria.
Condições específicas

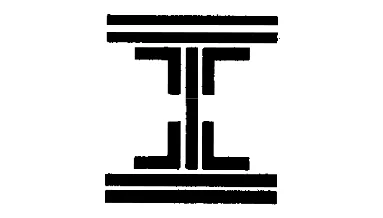

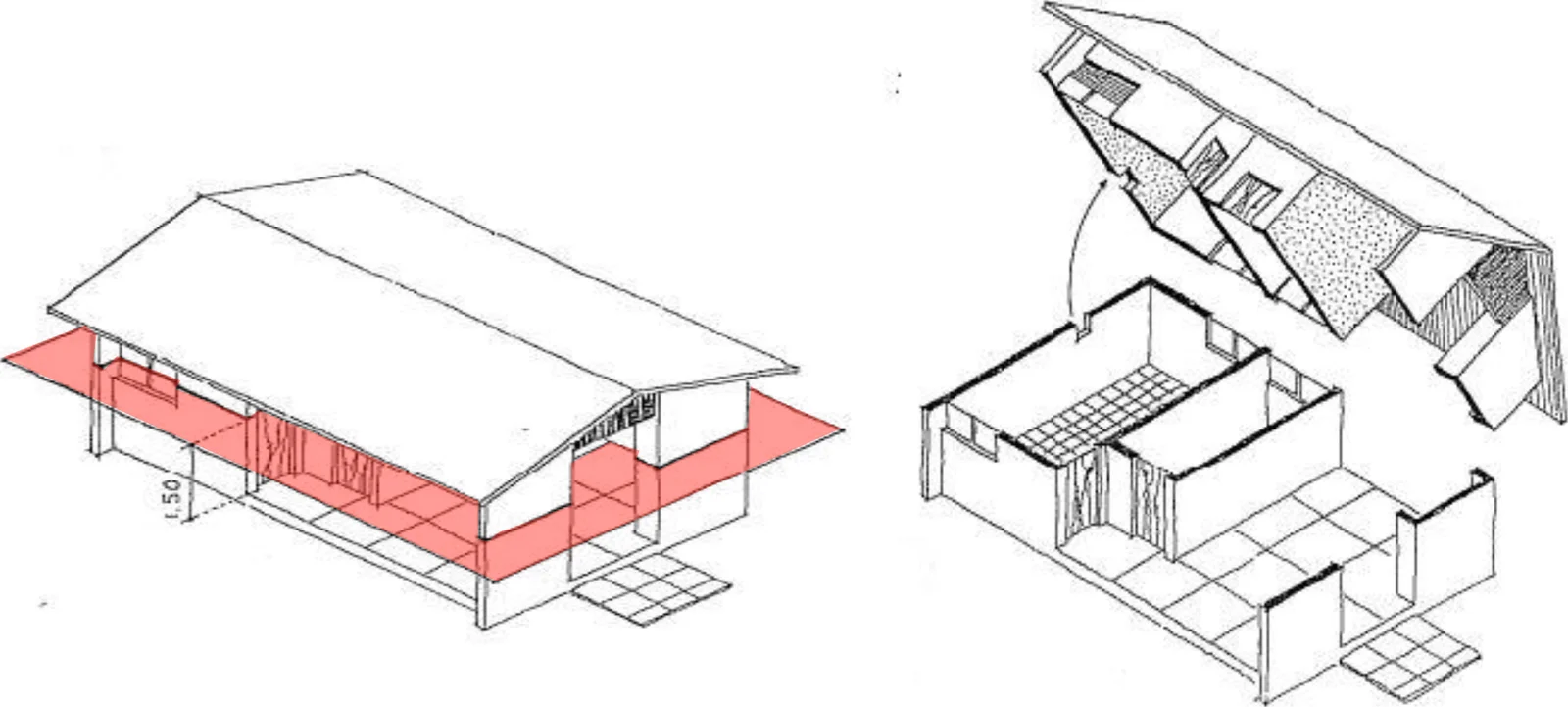

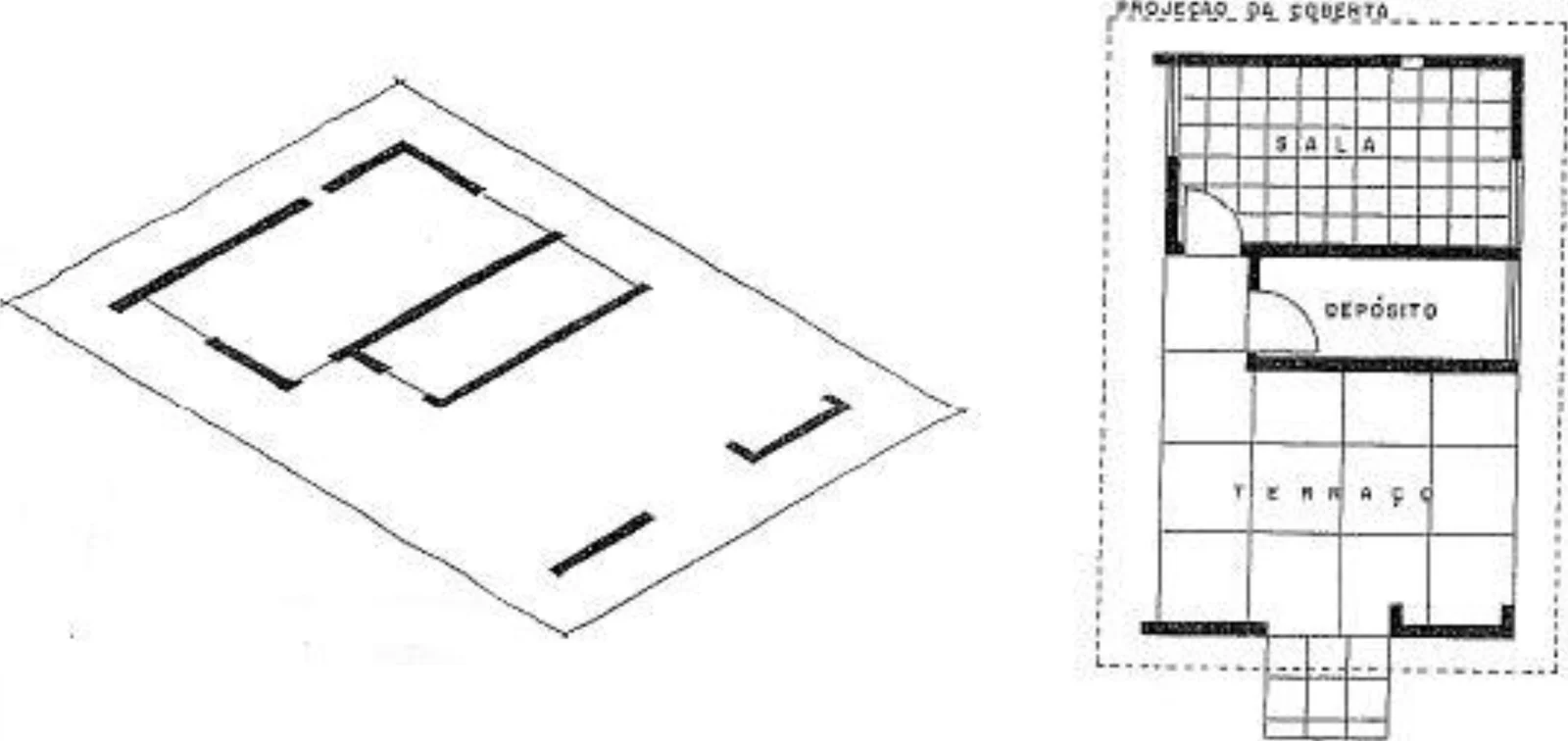

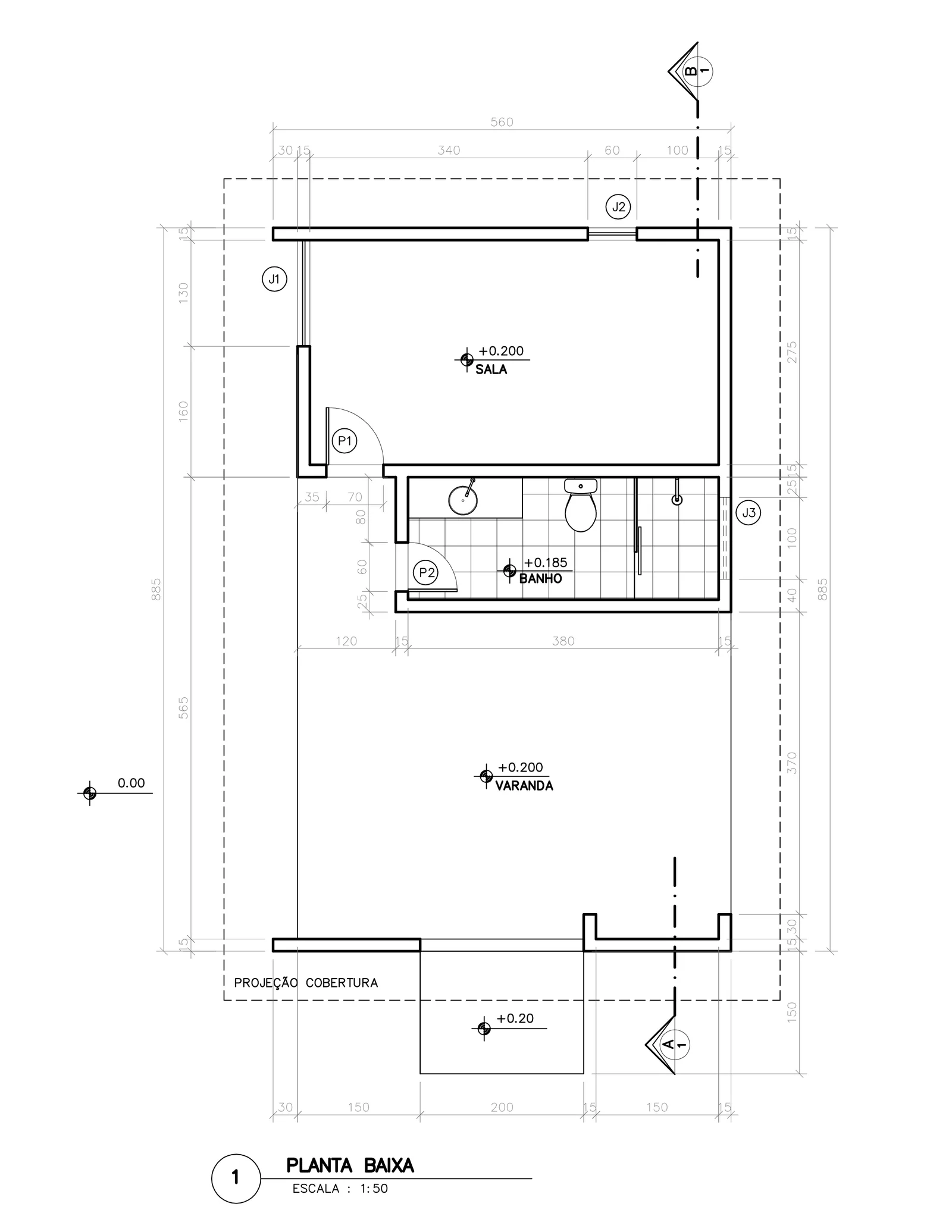

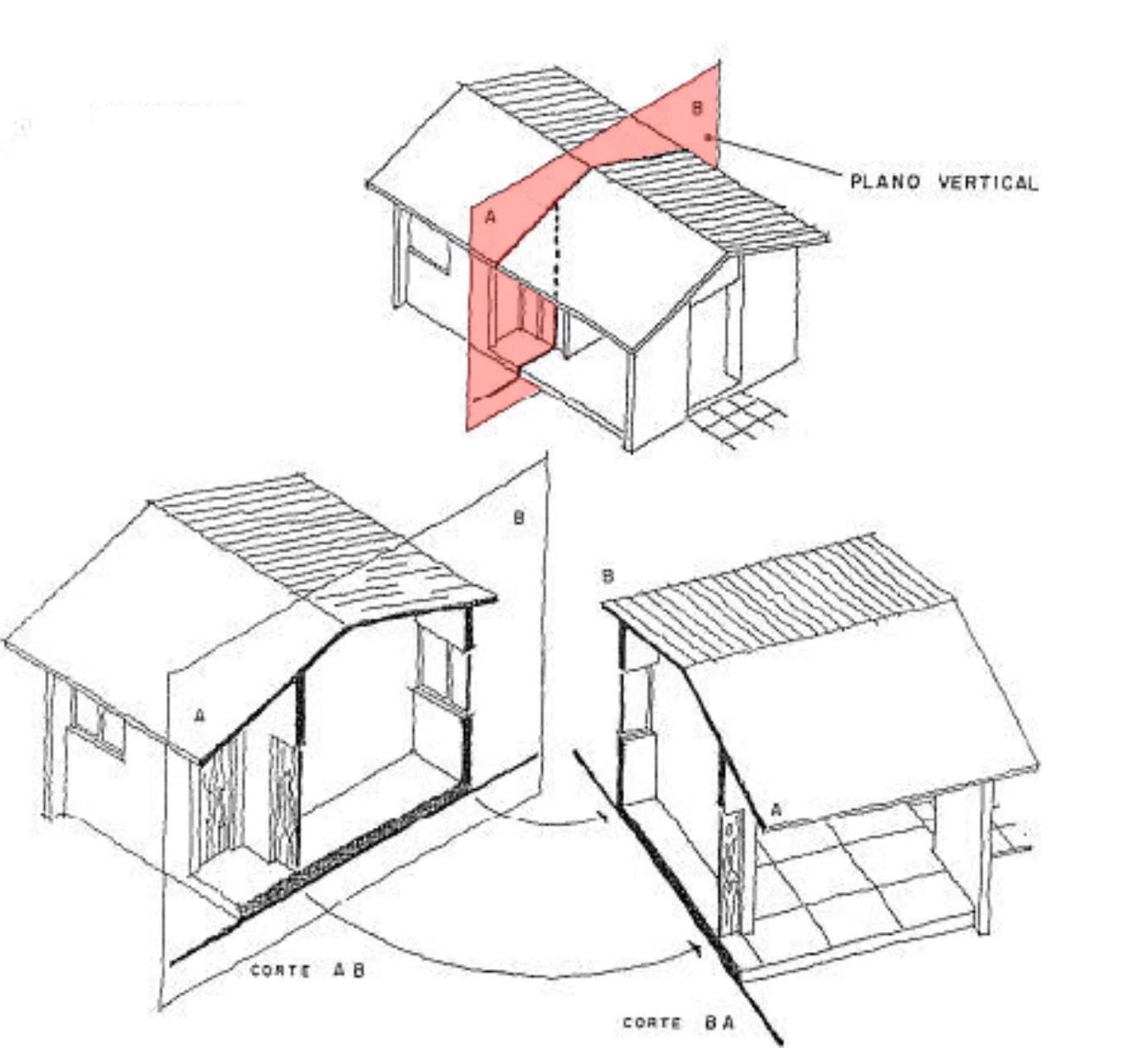

Cortes de edificações
