Instrumentos de desenhoMateriais tradicionalmente utilizados no desenho dito instrumentado (ou seja, o desenho feito à mão).
Conteúdo::
Lápis ou lapiseira

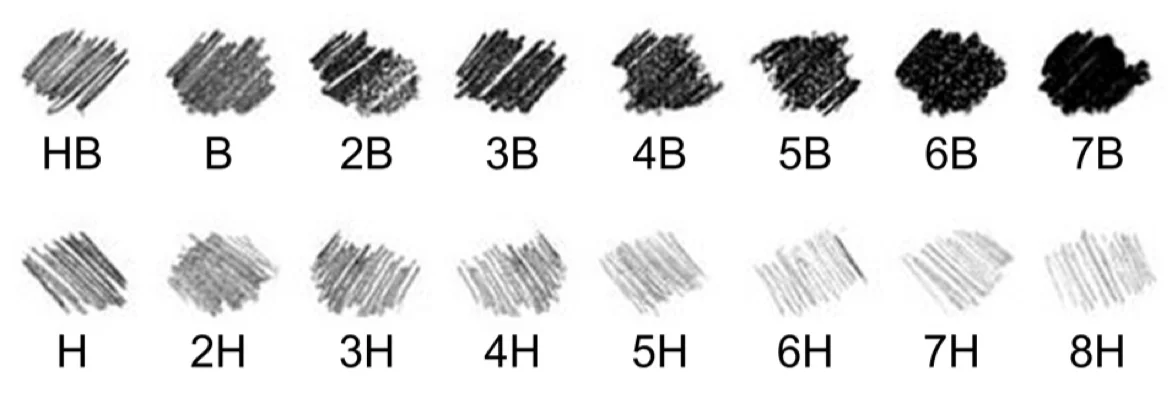

A consistência do grafite, tanto do lápis quanto da lapiseira, varia desde os macios, que são designados pela letra B, até os duros, designados pela letra H. O grafite médio é representado pelas letras HB.
| Propósito | Dureza | Recomendados |
|---|---|---|
| ilustrações e croquis | Macios | 6B a B (desenhos) e 2H (marcação) |
| desenho técnico e geométrico | Médios e duros | HB (desenho) e H ou 2H (marcação) |
Ao utilizar o lápis ou lapiseira, sempre incline um pouco e puxe na direção do traço, nunca empurre o grafite.
Recomendação
Lapiseiras
De diferentes espessuras de grafite: 0.3mm (opcional), 0.5mm, 0.7mm (opcional) e 0.9mm.
A série P200 da Pentel tem bom custo-benefício.
Grafites
Preferencialmente HB.
Borrachas
Para apagar o grafite, as borrachas mais moles são mais indicadas, pois as duras podem sujar, danificar ou até mesmo rasgar o papel.
Recomendação
Borracha artística / limpa-tipos
São maleáveis e limpam melhor o papel do que as borrachas comuns
e/ou Caneta borracha
Uso prático com boa precisão
Escalímetro e régua graduada

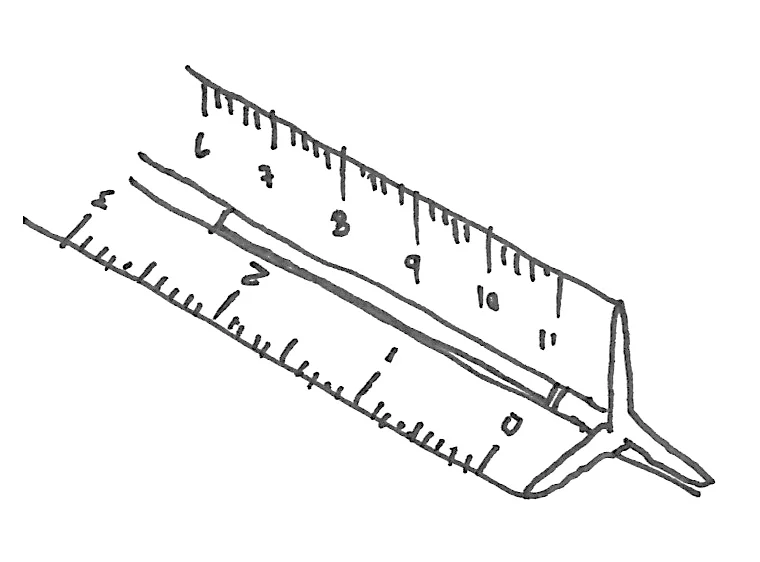

O escalímetro é uma régua triangular que apresenta seis escalas diferentes, duas por face, como 1:10 (lê-se: um para dez e assim por diante), 1:25, 1:50, 1:100, 1:125, entre outras. Facilita a construção e a leitura de projetos sem precisar fazer vários cálculos matemáticos.
A régua graduada em centímetros apresenta apenas uma escala, a escala 1:1 (lê-se: um para 1).
O escalímetro e a régua graduada devem ser utilizados apenas para tomar medidas, nunca para traçar retas ou cortar o papel com estilete. Para traçar retas, o esquadro deverá ser utilizado; para o corte de papel, a régua de metal.
Recomendação
Escalímetro
Contendo as escalas 1:20, 1:25, 1:50, 1:75, 1:100, 1:125 (Também referido por nº1), preferencialmente de madeira (ref. marca Trident) de 15cm e/ou 30cm.
Compasso
O compasso é utilizado para traçar circunferências e arcos. Tem uma ponta seca e uma ponta para grafite.
Quando utilizado, este deverá estar perpendicular à mesa, já com a abertura marcada com o auxílio do escalímetro ou régua.

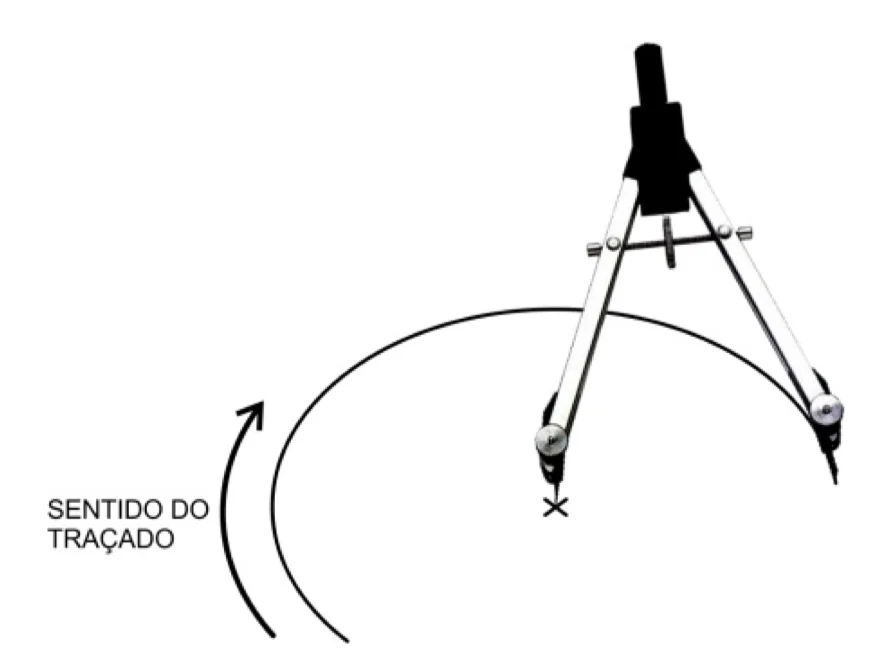

Deve-se marcar a localização da ponta seca do compasso (agulha) no papel, posicionar o compasso e girá-lo no sentido horário. O que deve girar é o compasso, nunca o papel.
Recomendação
Compasso
Compasso técnico (com mecanismo ou rosca para evitar abertura indesejada).
Par de esquadros

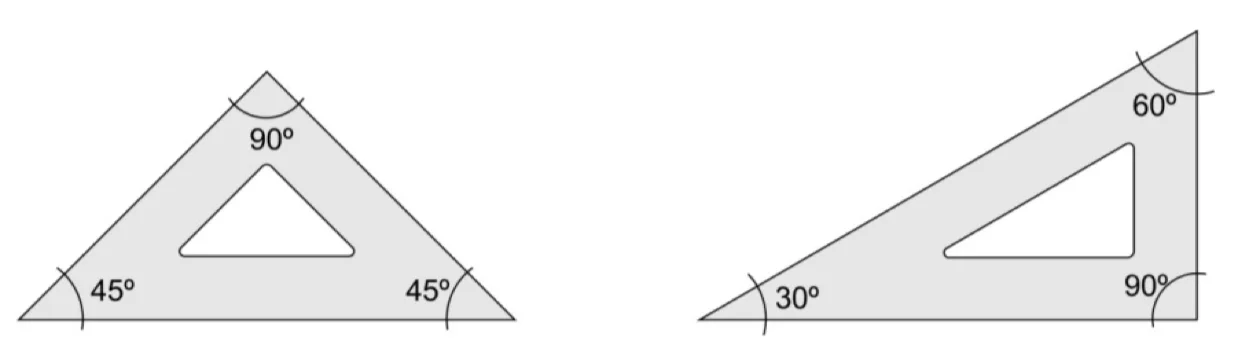

Um par de esquadros é composto por duas réguas em formato triangular, um conhecido como de 45º e outro de 60º.

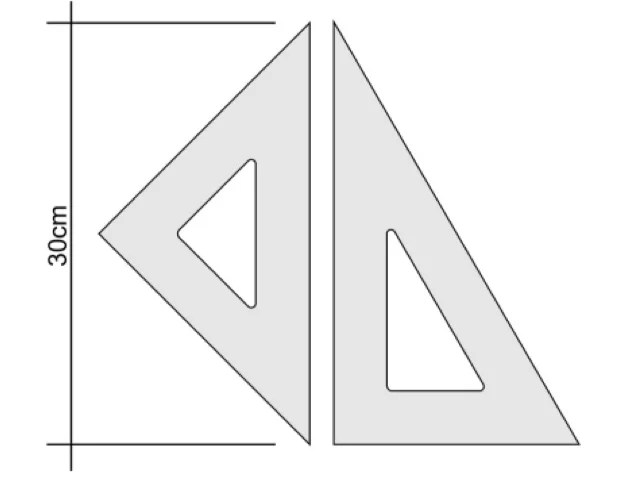

Os mais utilizados são os de 30cm de comprimento, medidos no maior lado (hipotenusa).

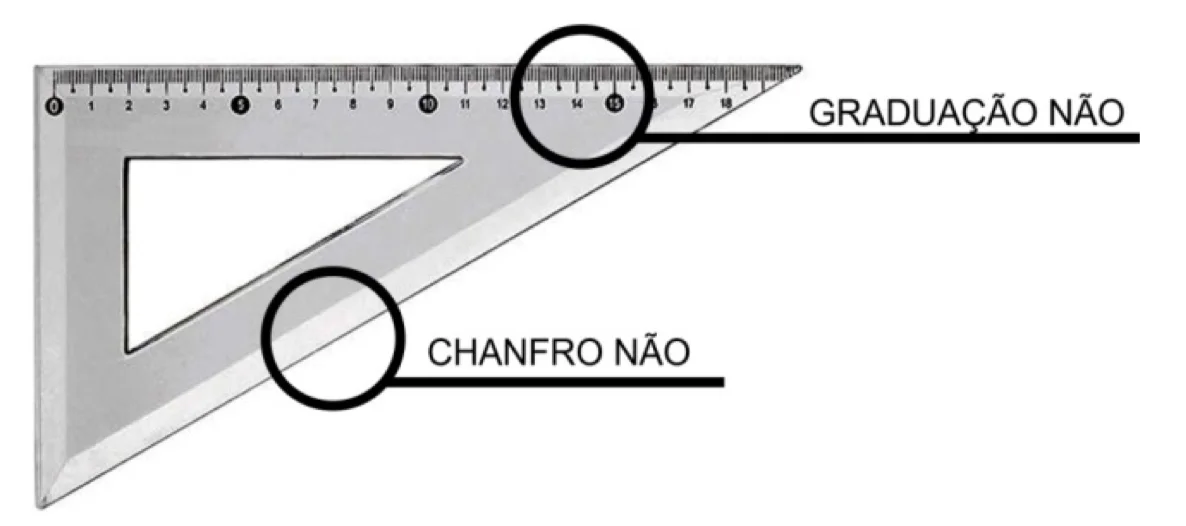

De preferência, utilize esquadros de acrílico transparente, sem graduação e cantos retos, sem chanfro, que prejudicam a execução do desenho.
Recomendação
Esquadros
Para desenho arquitetônico, 1 esquadro de 45º e 1 esquadro de 30º/60º, sem gradação. Preferencialmente em acrílico. Sugestão marcas Desetec ou Trident.
Para portabilidade, sugere-se um par de 12cm para detalhes e desenho geométrico.

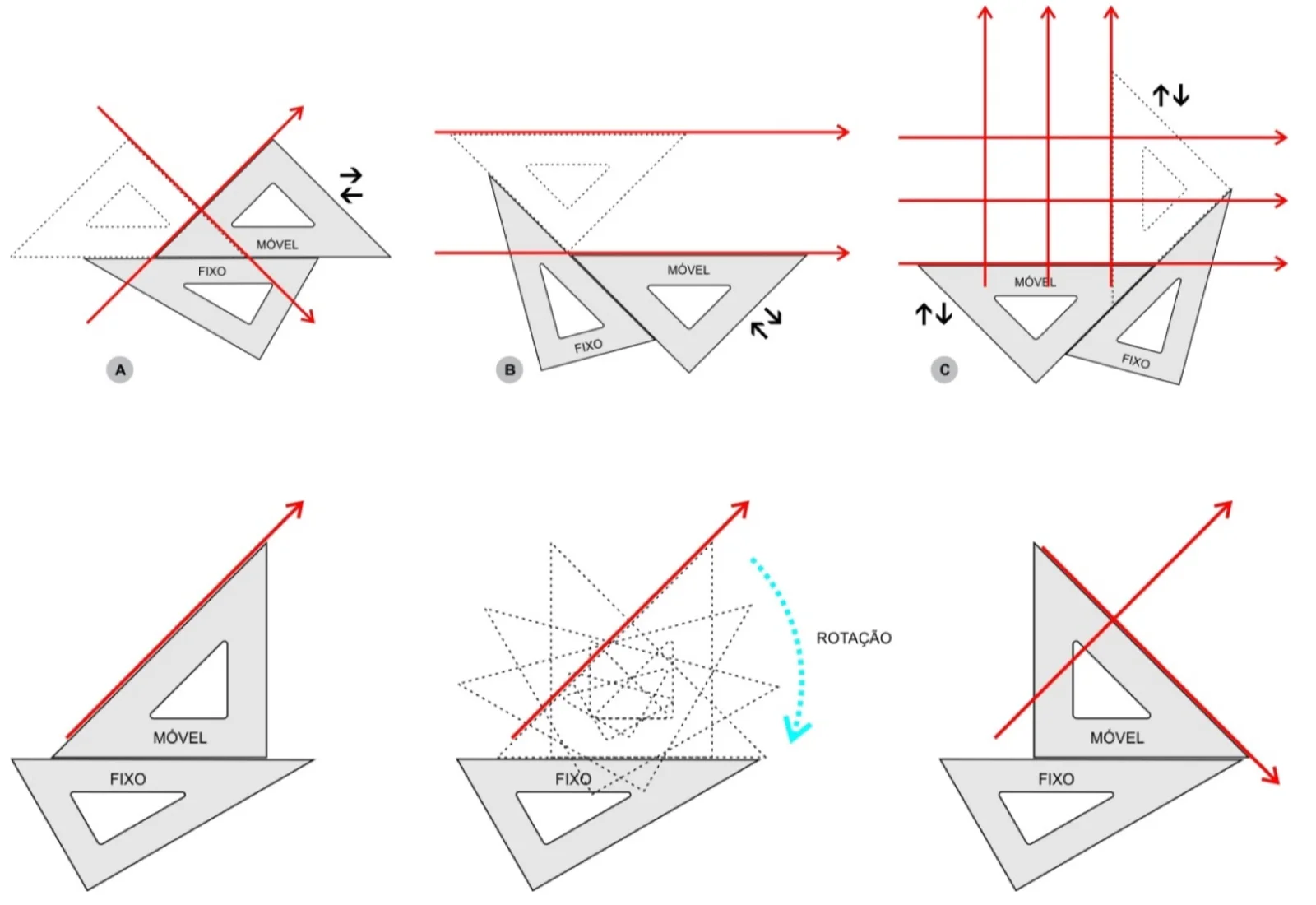

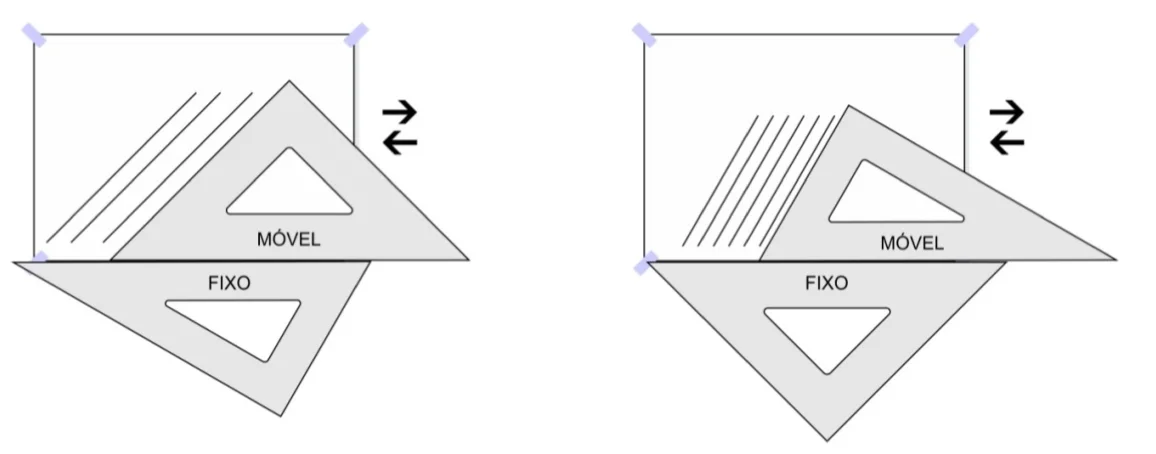

Traçado de linhas paralelas e oblíquas com o par de esquadros
Os esquadros são utilizados para traçar retas paralelas, perpendiculares e inclinadas com o apoio de uma régua T, de uma paralela ou do seu par. No traçado de retas paralelas verticais, a mão fixa um esquadro enquanto o outro é movimentado com a outra mão. No traçado de perpendiculares, um esquadro serve de apoio, e o outro desliza sobre este no ângulo de 90º.

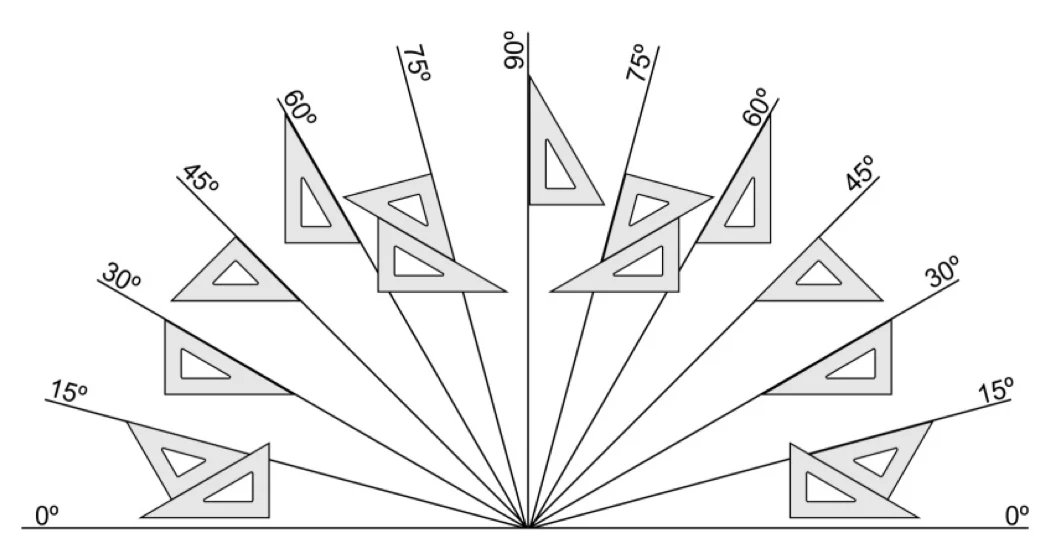

Com o par de esquadros é possível traçar retas inclinadas com 15º, 30º, 45º, 60º e 75º apenas com a combinação dos ângulos dos esquadros.

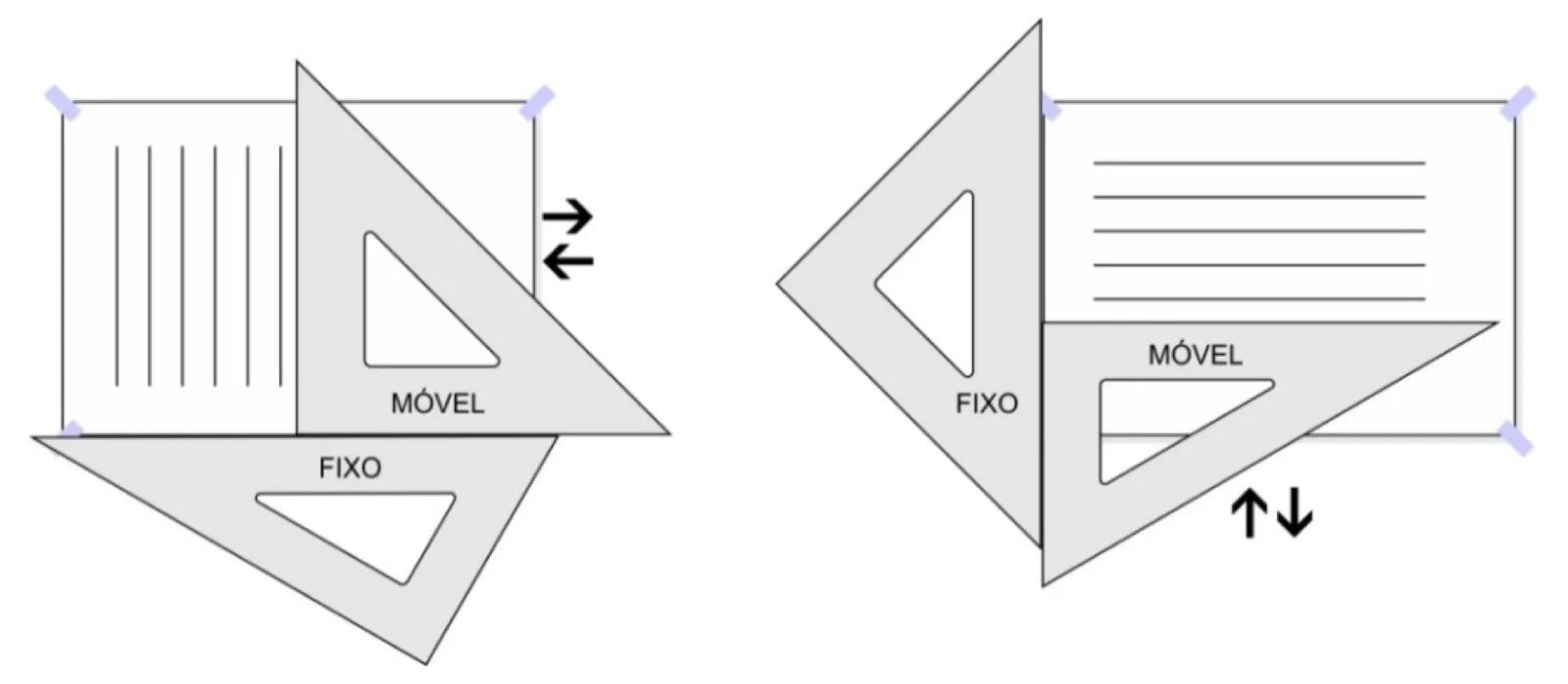

Ainda é possível, com o par de esquadros, traçar retas paralelas verticais e horizontais utilizando os ângulos de 90º dos esquadros

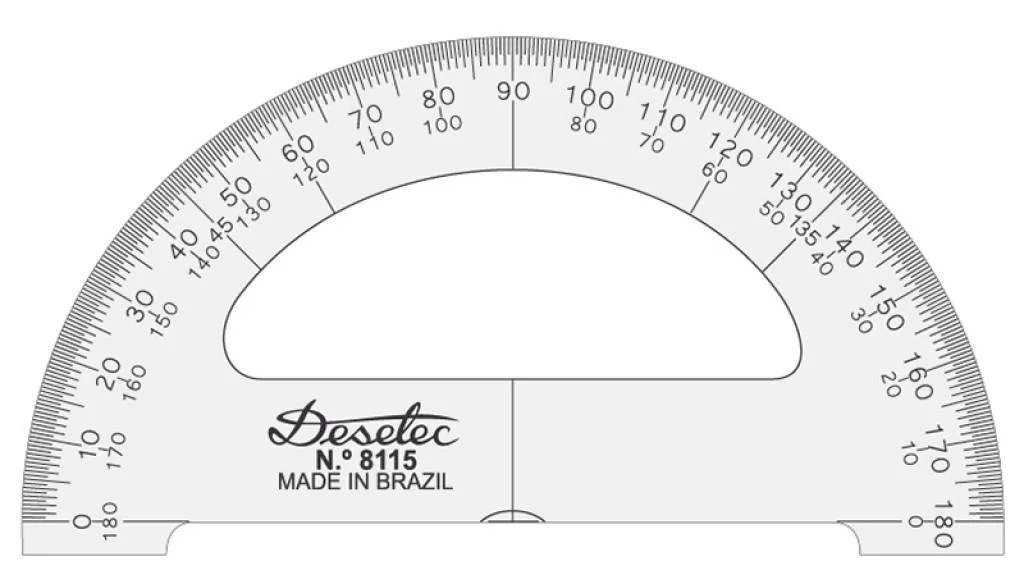

Transferidor
O transferidor serve para medir e construir ângulos. Ele é geralmente utilizado para a construção de ângulos quebrados, pois alguns ângulos podem ser construídos com o par de esquadros e o compasso.
O transferidor deve ser preferencialmente transparente e de um tamanho médio de 15cm de diâmetro.
Papel
Os mais utilizados são o papel sulfite, mais comum no mercado, e o papel manteiga. Deve-se tomar cuidado para manter o papel com desenhos limpo, sem sujeira de grafite ou linhas borradas.
Sulfite
O tradicional A4 utilizado em impressoras domésticas. Também pode ser facilmente encontrado no formato A3.
Manteiga
O papel manteiga permite alinhamento preciso entre desenhos, pavimento sobre pavimento ou corte sobre corte, além de permitir o rastreamento e referência de outros desenhos ou imagens.
Armazenamento
Os desenhos normalmente são armazenados em pastas na dimensão dos formatos ou tubos. Seu correto armazenamento e manuseio garantem a limpeza e boa apresentação do conteúdo.
Pasta L
Para transporte e armazenamento de poucas folhas.

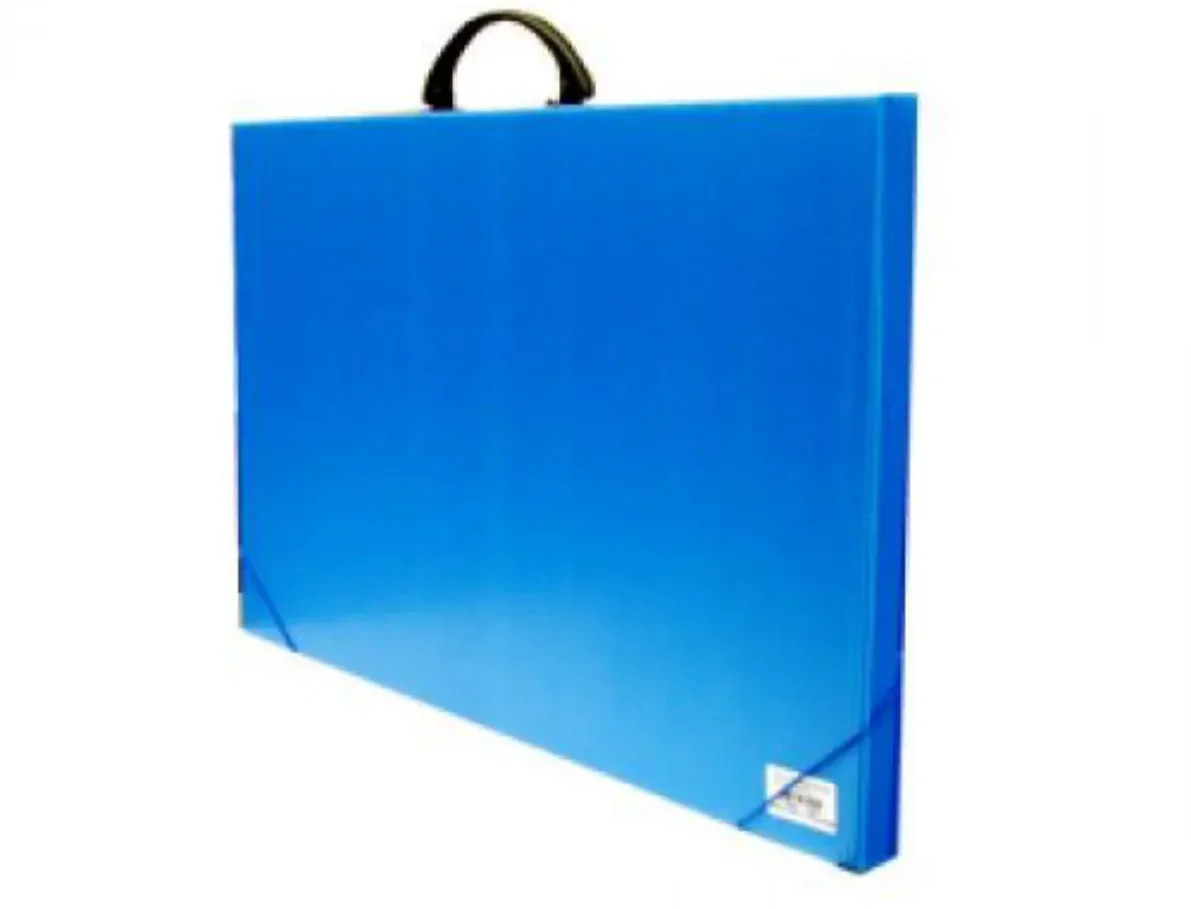

Pastas em polipropileno
Para transporte e armazenamento de muitas folhas. Com elástico, disponíveis em plástico fino ou rígido, para formatos A4 ou maiores, A3, A2 etc.
Tubos postais
Disponíveis em diferentes tamanhos.

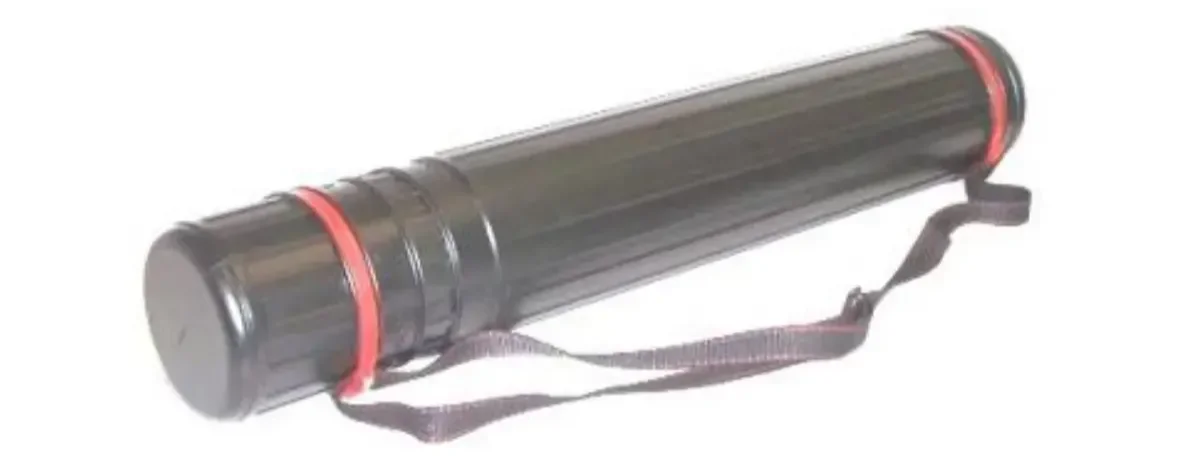

Tubos telescópicos
Comportam diferentes formatos de papel. Opção mais cara.
Envelopes
Para entrega de conjuntos de desenhos feitos ou dobrados no formato A4.
O tamanho ofício garante que os papéis não fiquem apertados no envelope.
Recomendação

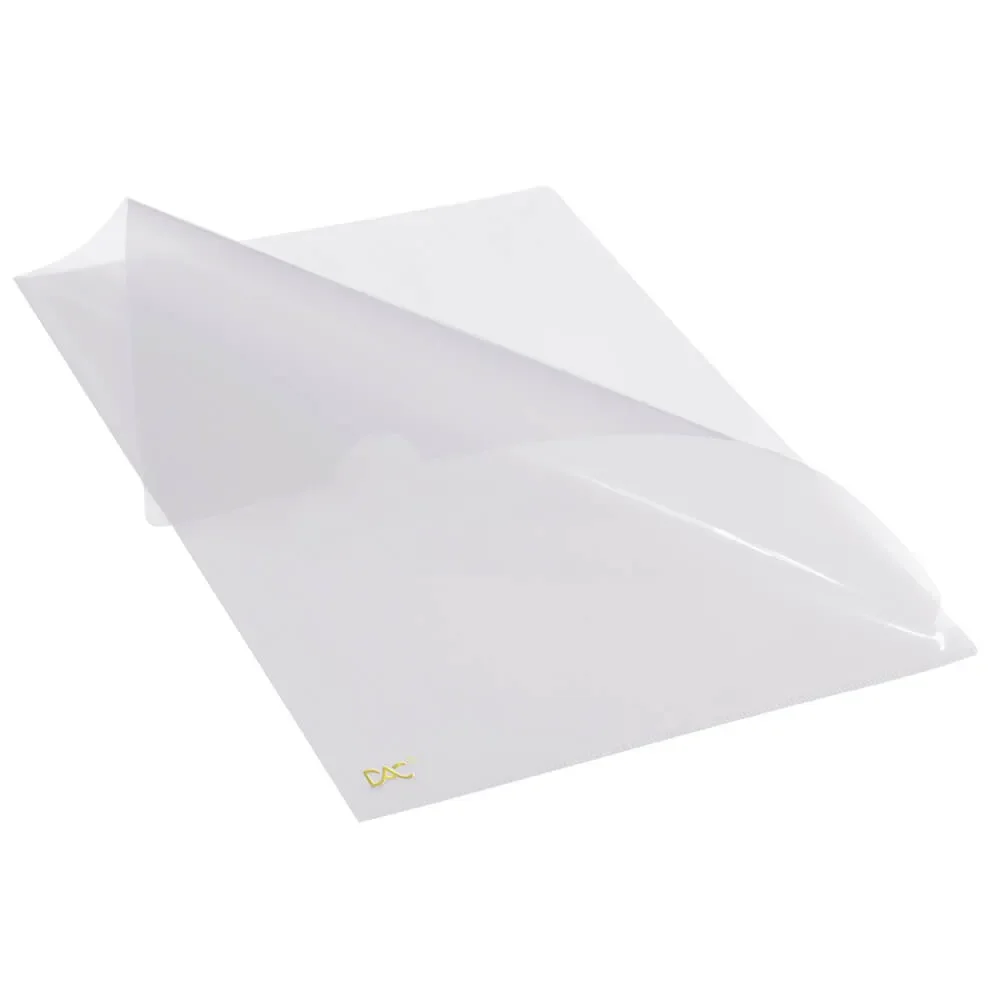

Pasta L transparente
Para transporte e armazenamento de poucas folhas no formato A4 na bolsa ou mochila.

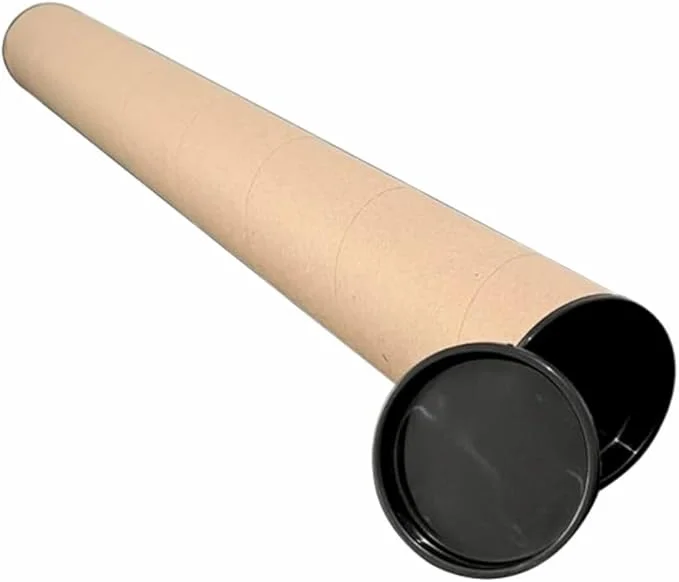

Tubo postal
De papelão resistente. Os tamanhos de 6 a 7cm de diâmetro por 32 a 35cm de comprimento armazenam os tamanhos A4 e A3 (29,7 cm x 42 cm), sem amassá-los. Enrolar os desenhos “para fora” garante que eles fiquem planos na mesa depois de desenrolar.
Envelopes pardos
Tamanho ofício ou B4 para armazenamento de folhas A4.
