Na apostila
- Ferramenta de Parede (Definições)
- Modelando paredes: linha de referência, ortogonal e atalhos de distância
- Métodos de Geometria da Parede
- Operações com Paredes (Cortar, Alongar, Interceptar, Bolear/Chanfrar)
- Edições de parede pela paleta flutuante (vértice e aresta)
- Ferramenta de Laje (Definições e Métodos de Geometria)
- Edição de Lajes pela Paleta Flutuante (Vértice e Aresta)
Conteúdo:
Paredes
Abra as definições da ferramenta Parede (duplo clique na ferramenta ou Ctrl+T) e use os valores abaixo em cada pavimento.

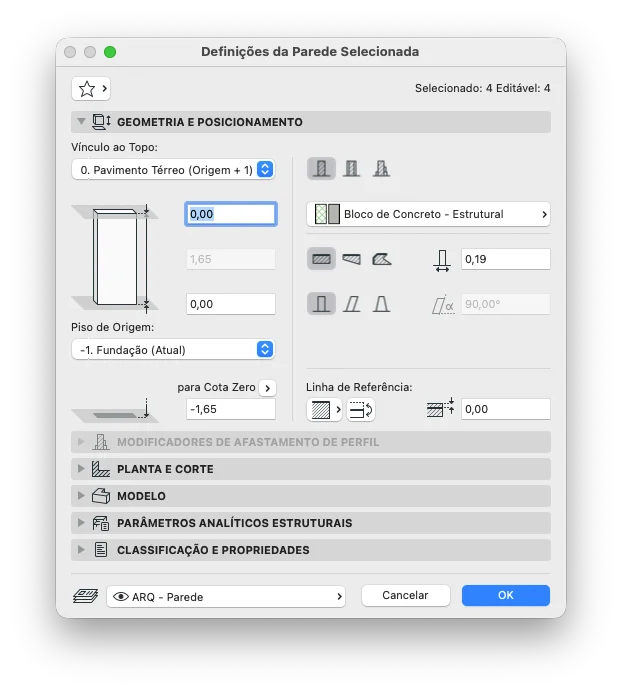

Subsolo / Fundação

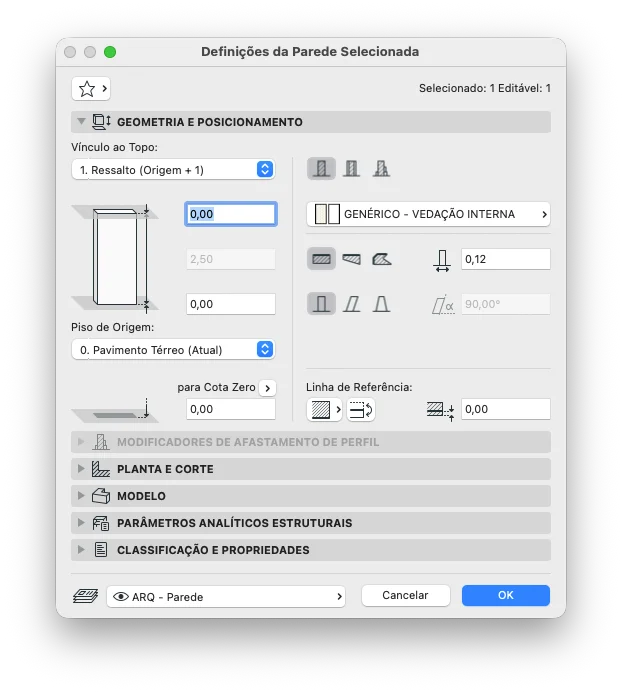

Pavimento térreo
Visualização em planta
- Paredes que passam acima do plano de corte e mostram projeções desnecessárias:

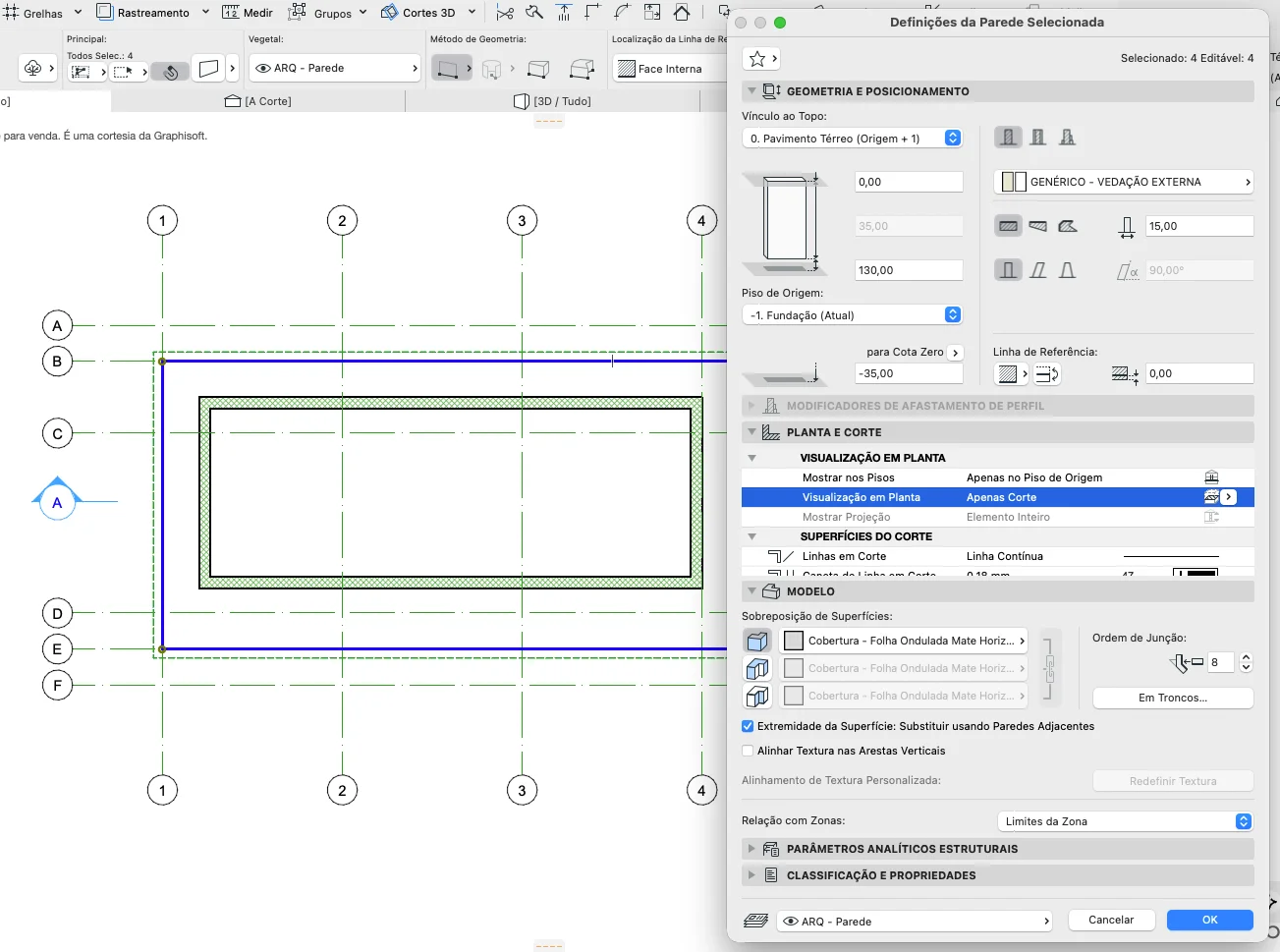

Visualização em Planta>Apenas Corte. - Paredes abaixo do plano de corte que devem aparecer só em vista:

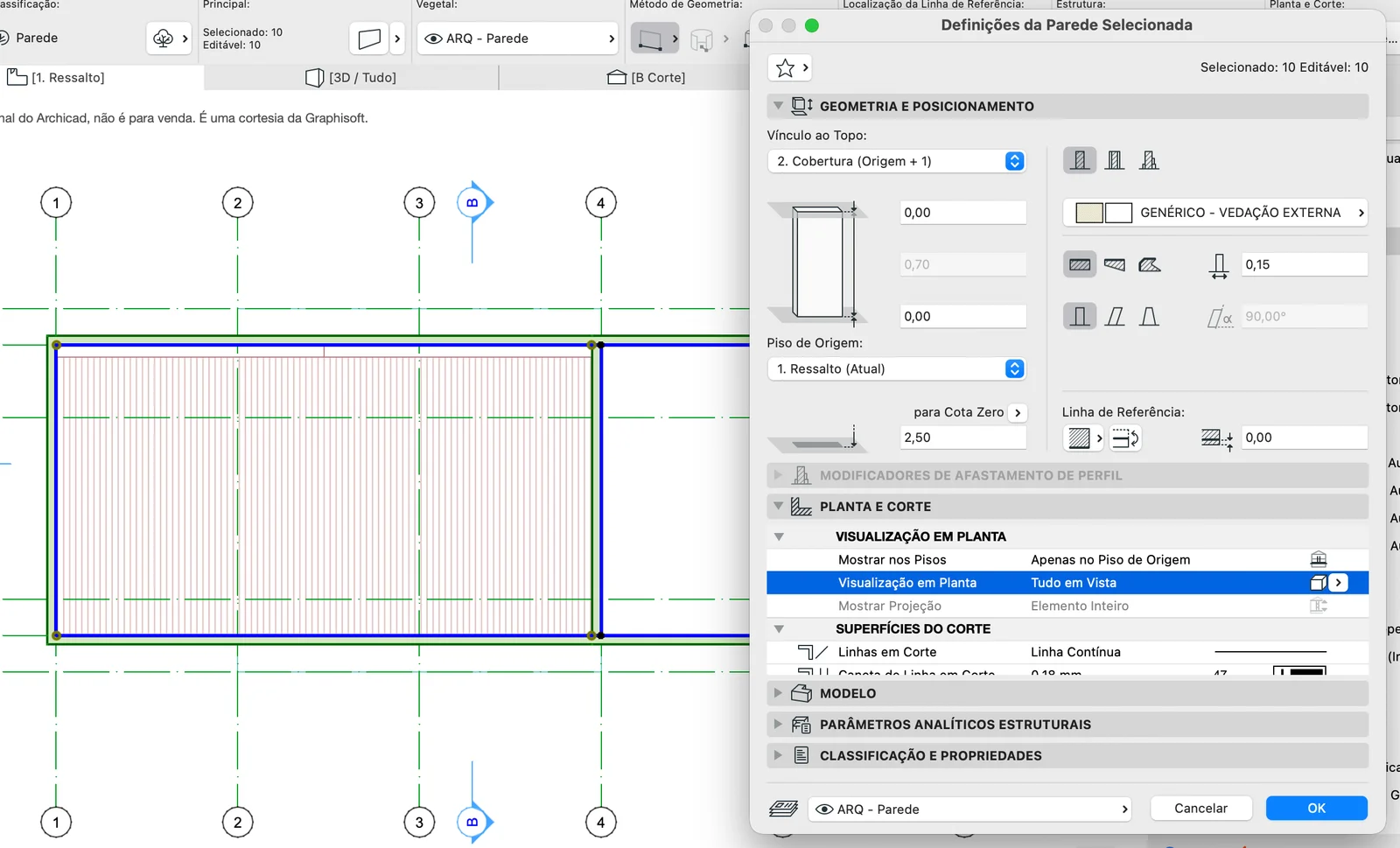

Visualização em Planta>Tudo em Vista.
Para mudar todas as paredes do pavimento de uma vez: ative a ferramenta Parede e use Edição > Selecionar todas Paredes (Ctrl+A).
Lajes

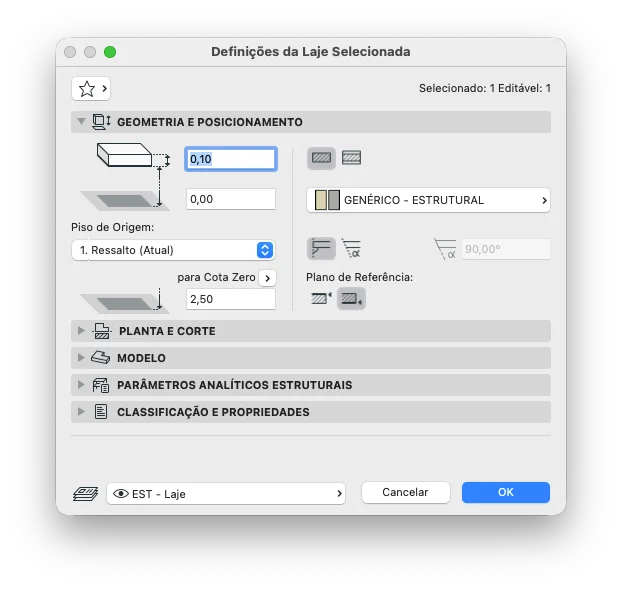

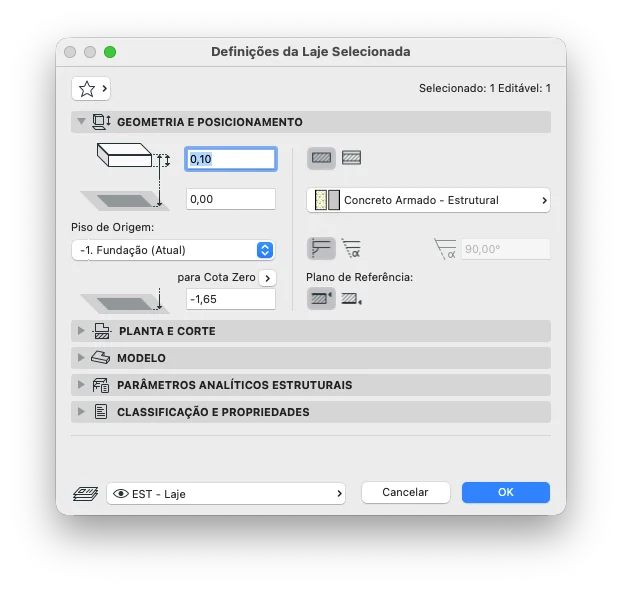

Abra as definições da ferramenta Laje e use os valores abaixo. Em Geometria e Posicionamento, confira a espessura, o nível e o plano de referência (para que lado a espessura cresce).
Visualização em planta

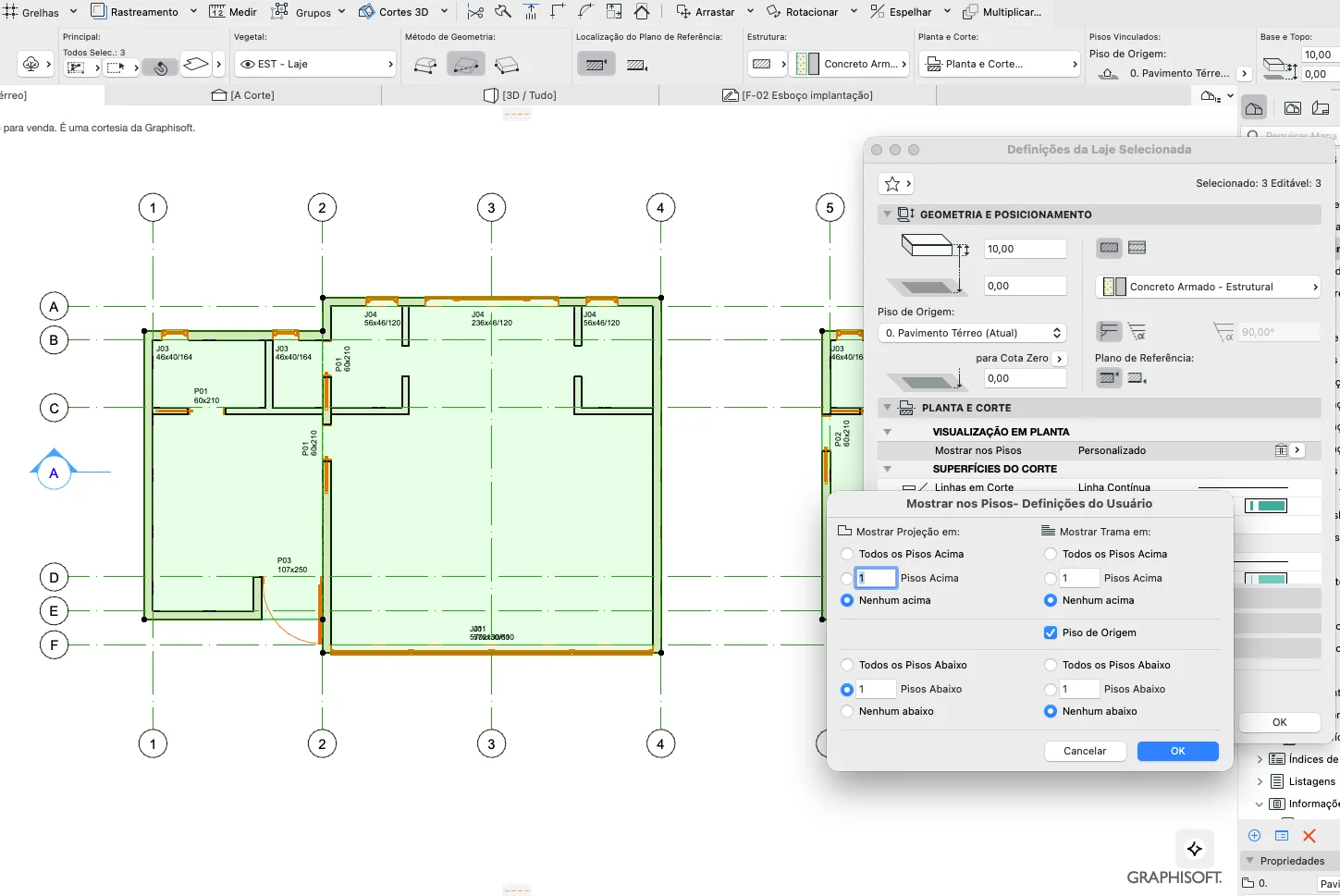

Nas lajes cuja projeção deve aparecer no piso de baixo: Mostrar no Piso > Personalizado e, em Mostrar projeção em, escolha 1 piso abaixo.
