O Refúgio usa uma cobertura de plano único (uma água). O modo de desenhar está na apostila; aqui ficam as definições do projeto.

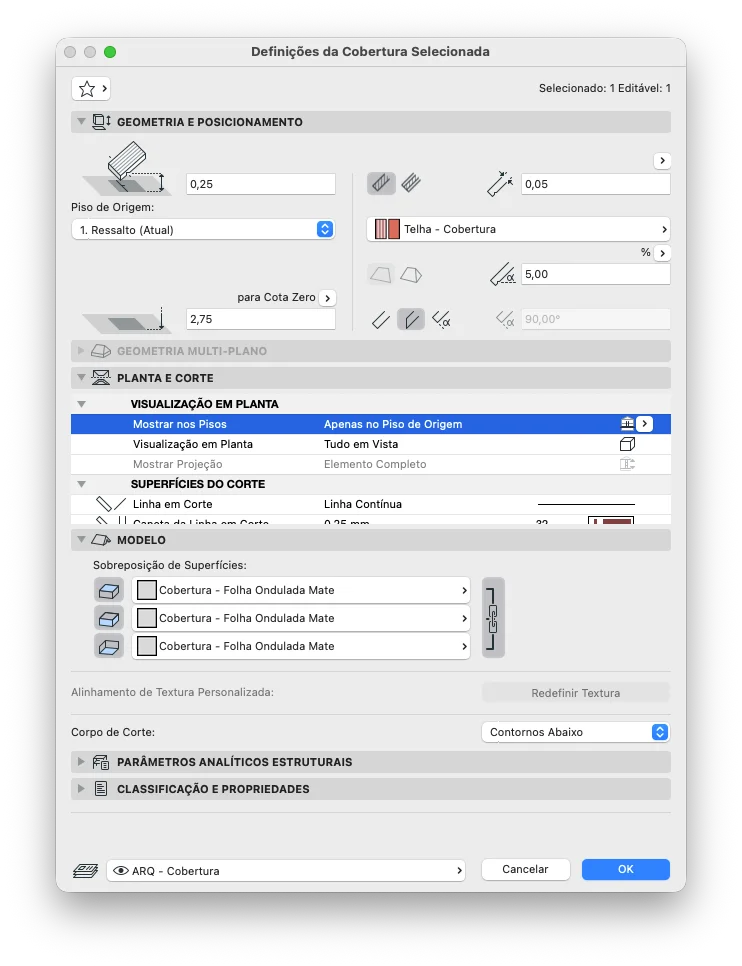

Definições
- Piso de Origem: escolha o pavimento de referência e digite o valor do ponto de referência.
- Escolha Cobertura Simples, digite a espessura, selecione o ícone de Plano único e defina o ângulo vertical do contorno.
- Na aba Planta e Corte: em Mostrar nos Pisos, Apenas no Piso de Origem; em Visualização em Planta, Tudo em Vista.
Na planta, a linha pivô deve coincidir com a linha de referência de uma parede ou com a aresta de uma laje.

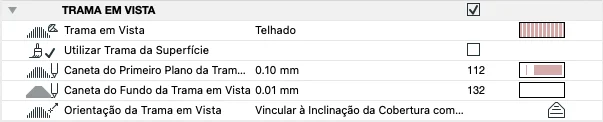

Trama do telhado
Em Planta e Corte > Trama em Vista:
- desative Utilizar Trama da Superfície;
- escolha a trama Telhado.

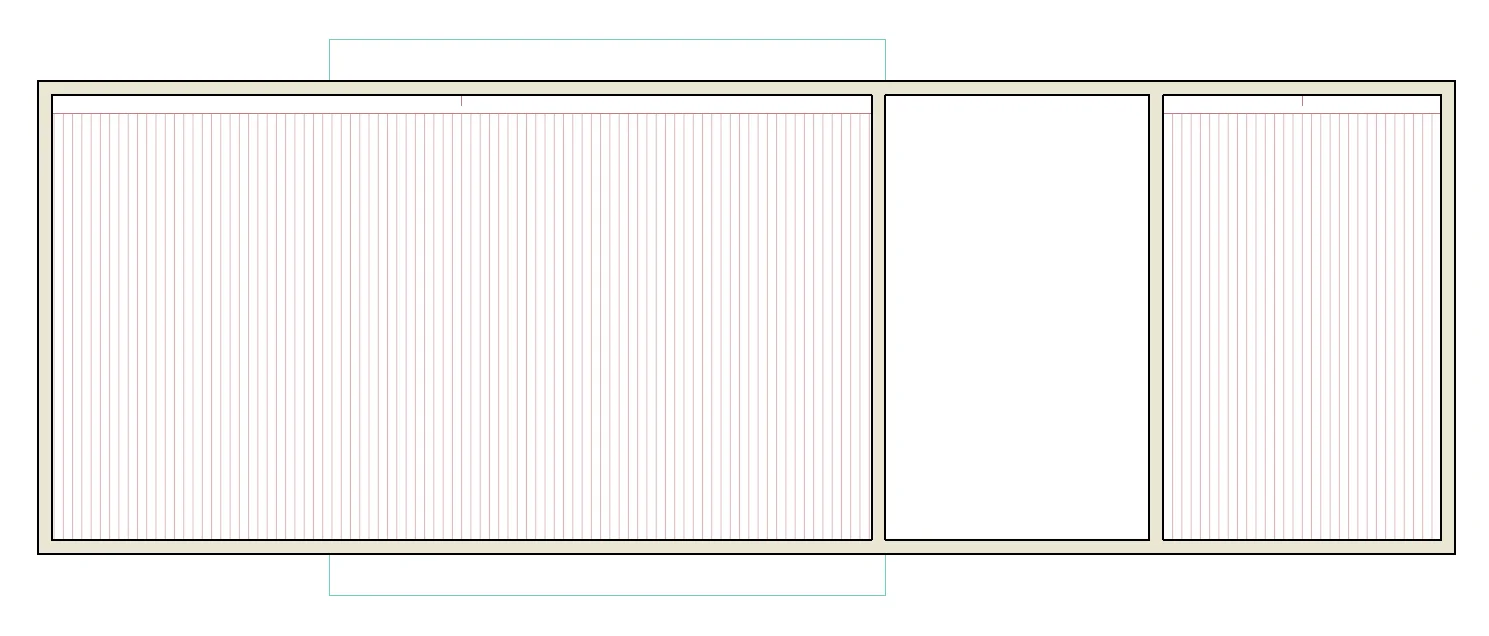

Resultado
