4. Locação da edificação

Conteúdo:

Organizar terreno e referências

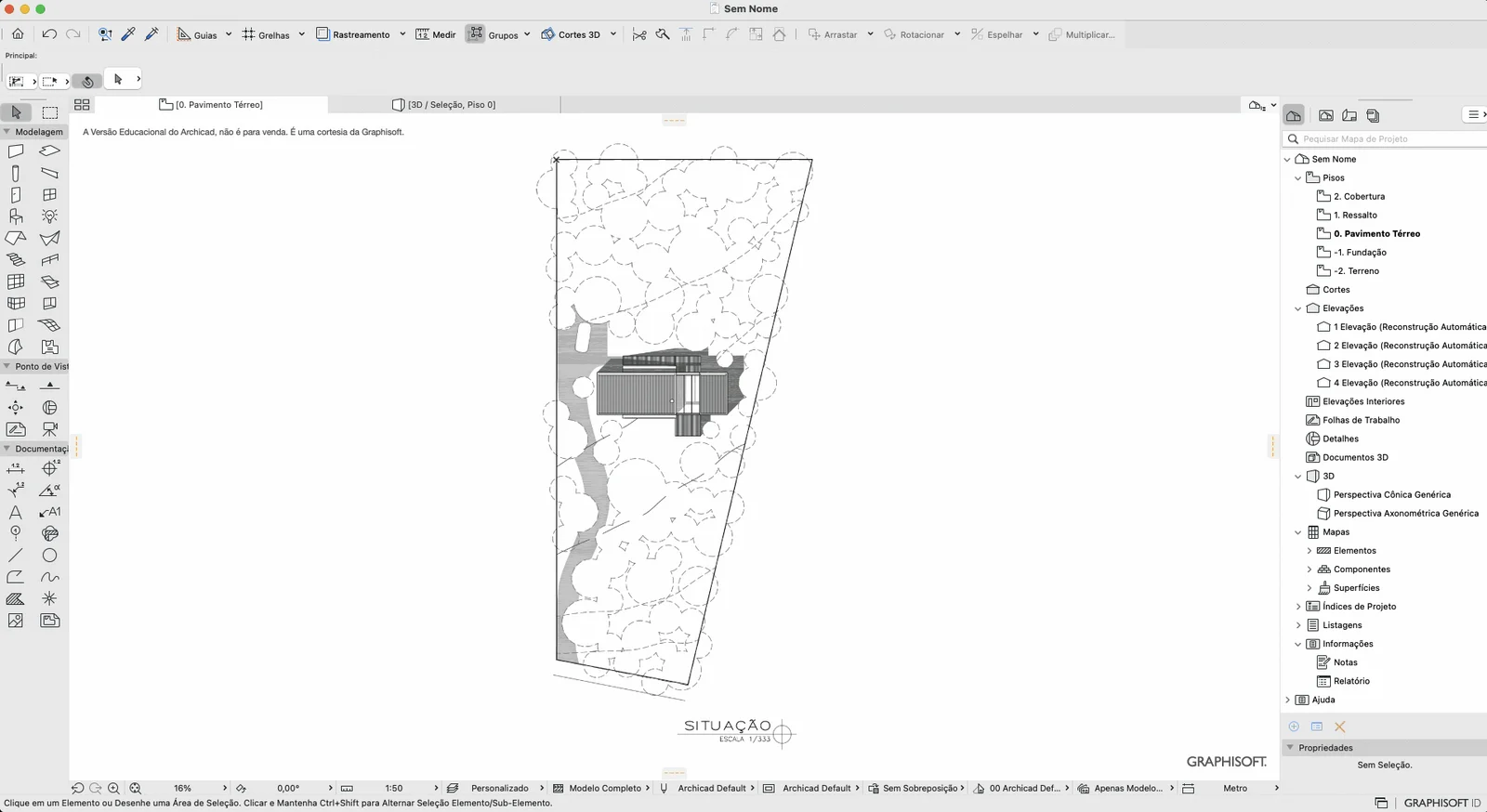

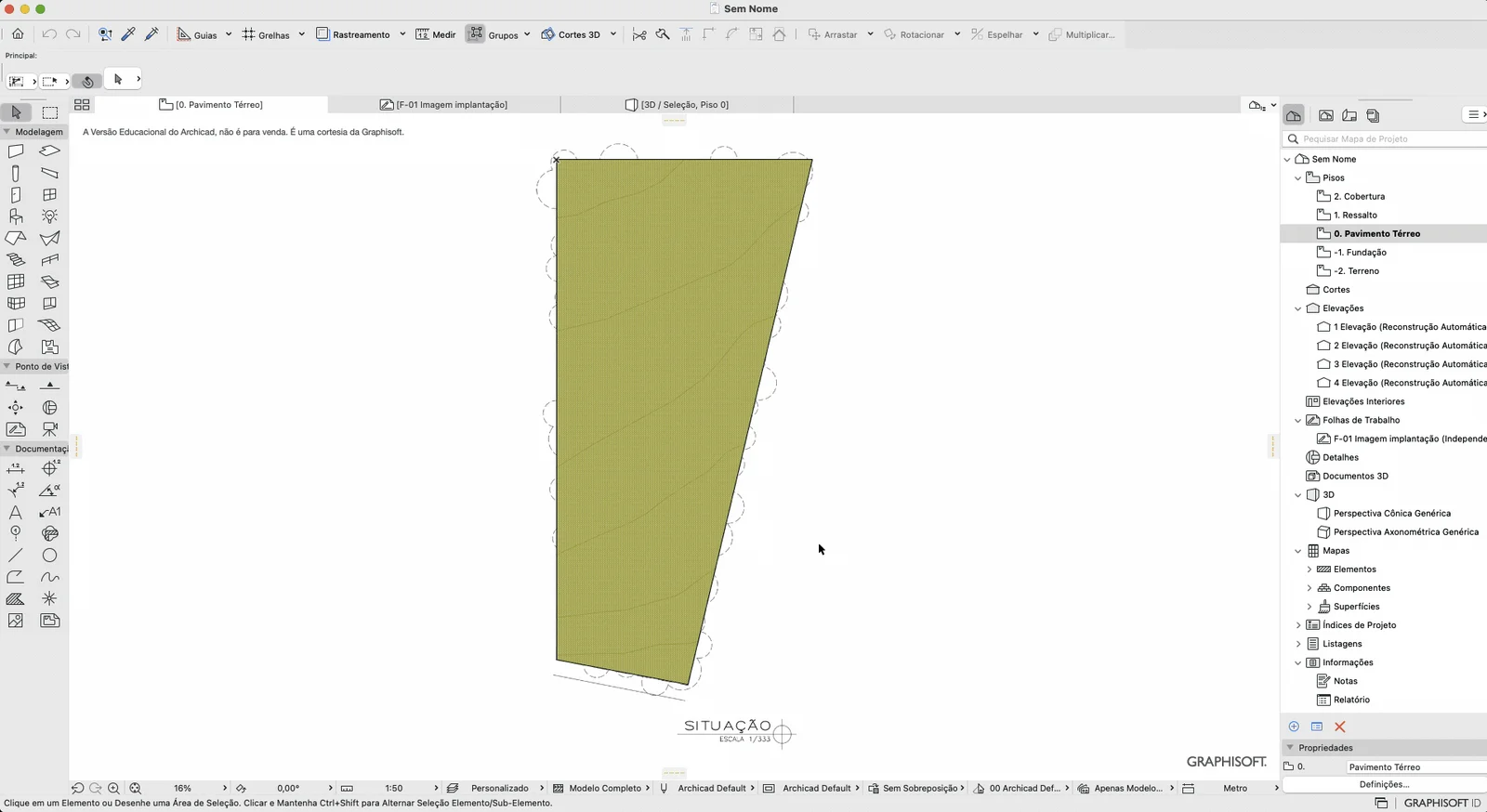

1. Com os pisos definidos, leve o terreno para o piso -2. Terreno: Edição > Recortar (Ctrl+X), abra o piso e Edição > Colar (Ctrl+V).

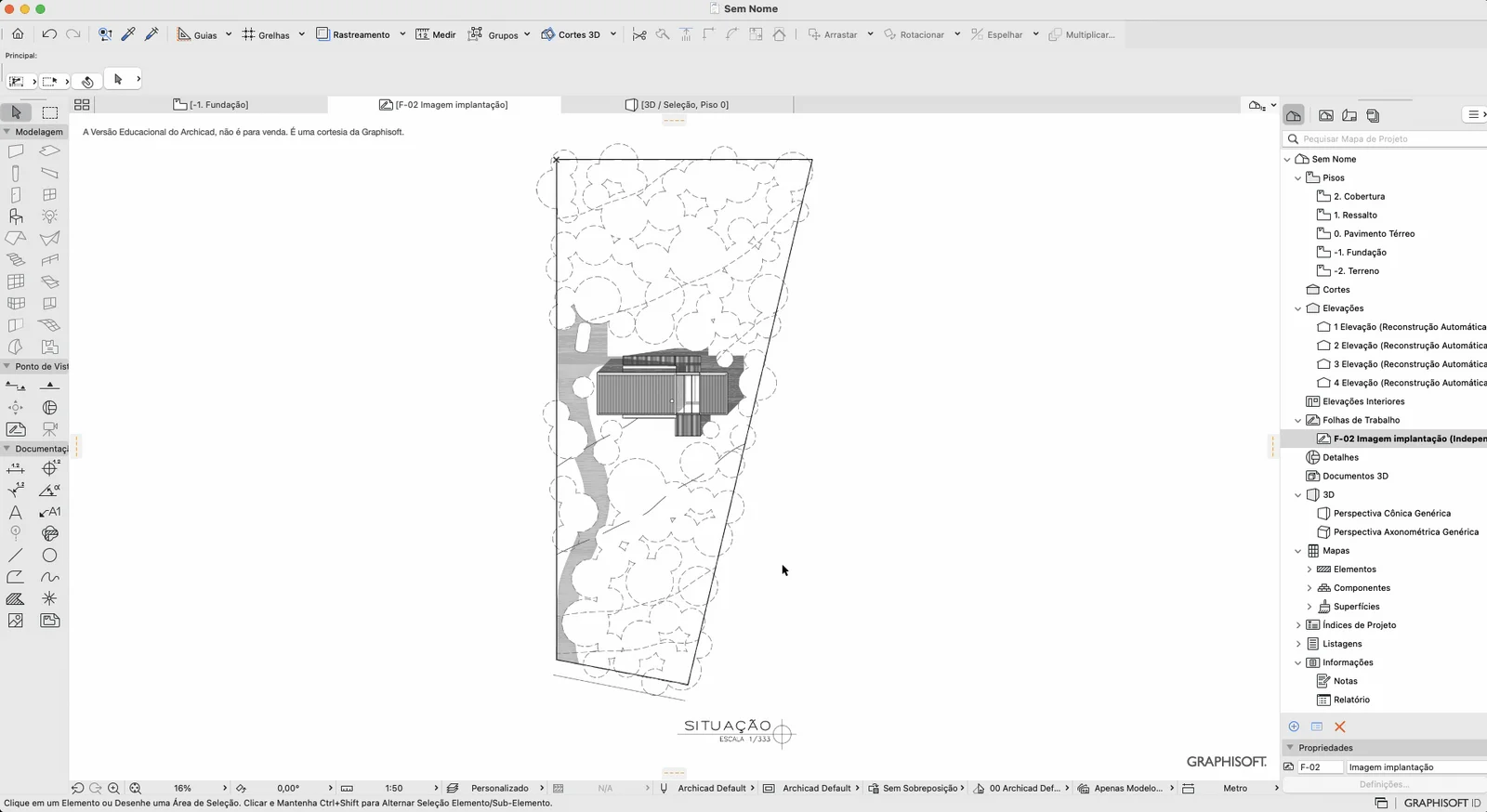

2. Leve a imagem e os polígonos de construção para uma folha de trabalho, do mesmo modo (recortar e colar).



Amarração e sistema de grelha

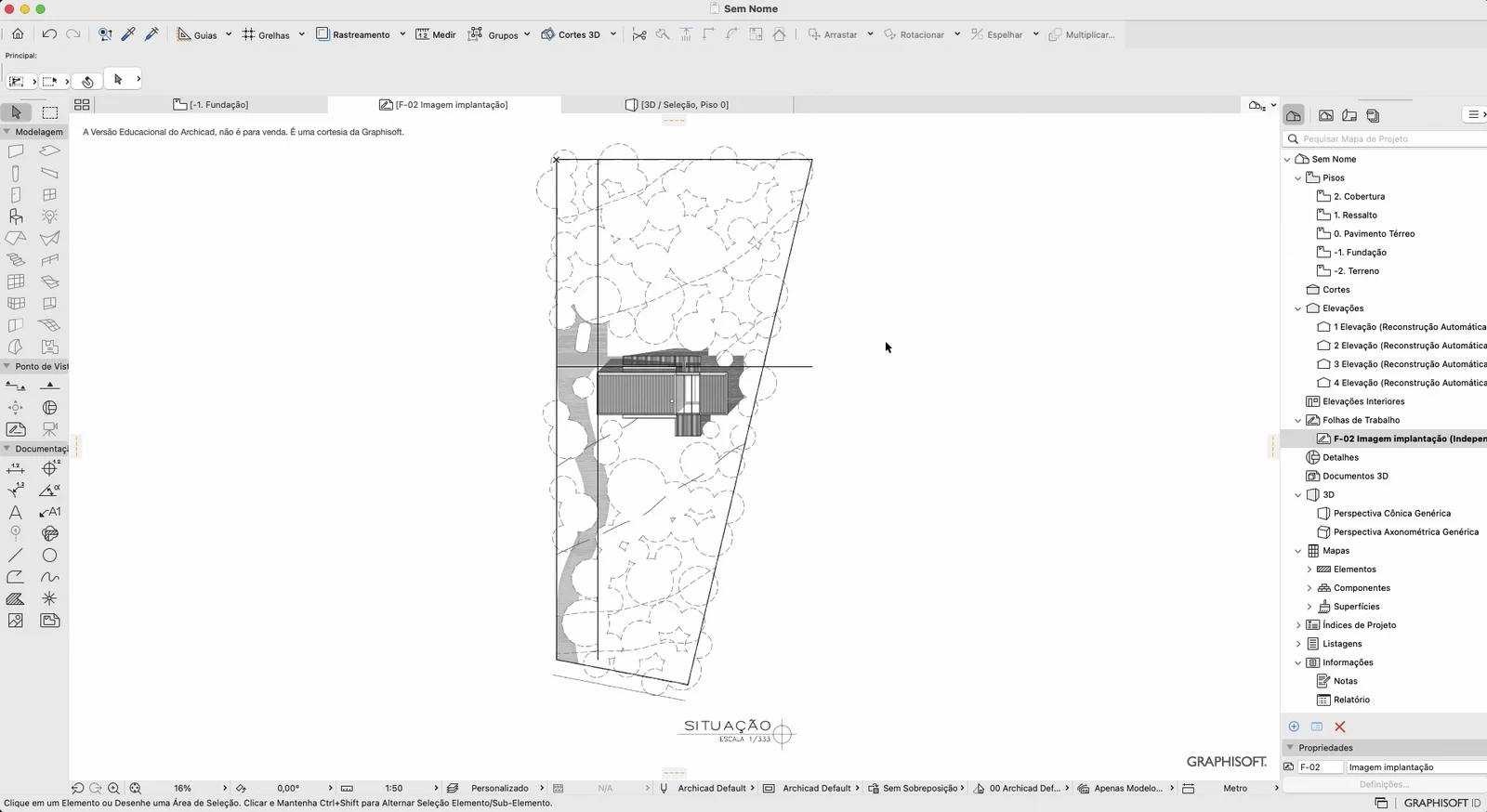

1. Amarre a origem da janela de desenho (no vértice em ângulo reto do lote) a um vértice da edificação. Medidas usadas: afastamento dos fundos 26,30 m; afastamento lateral 5,30 m.



2. Leve o ponto de referência para o piso -1. Fundação e crie um Sistema de Grelha com as medidas do projeto.



Planta do subsolo como referência

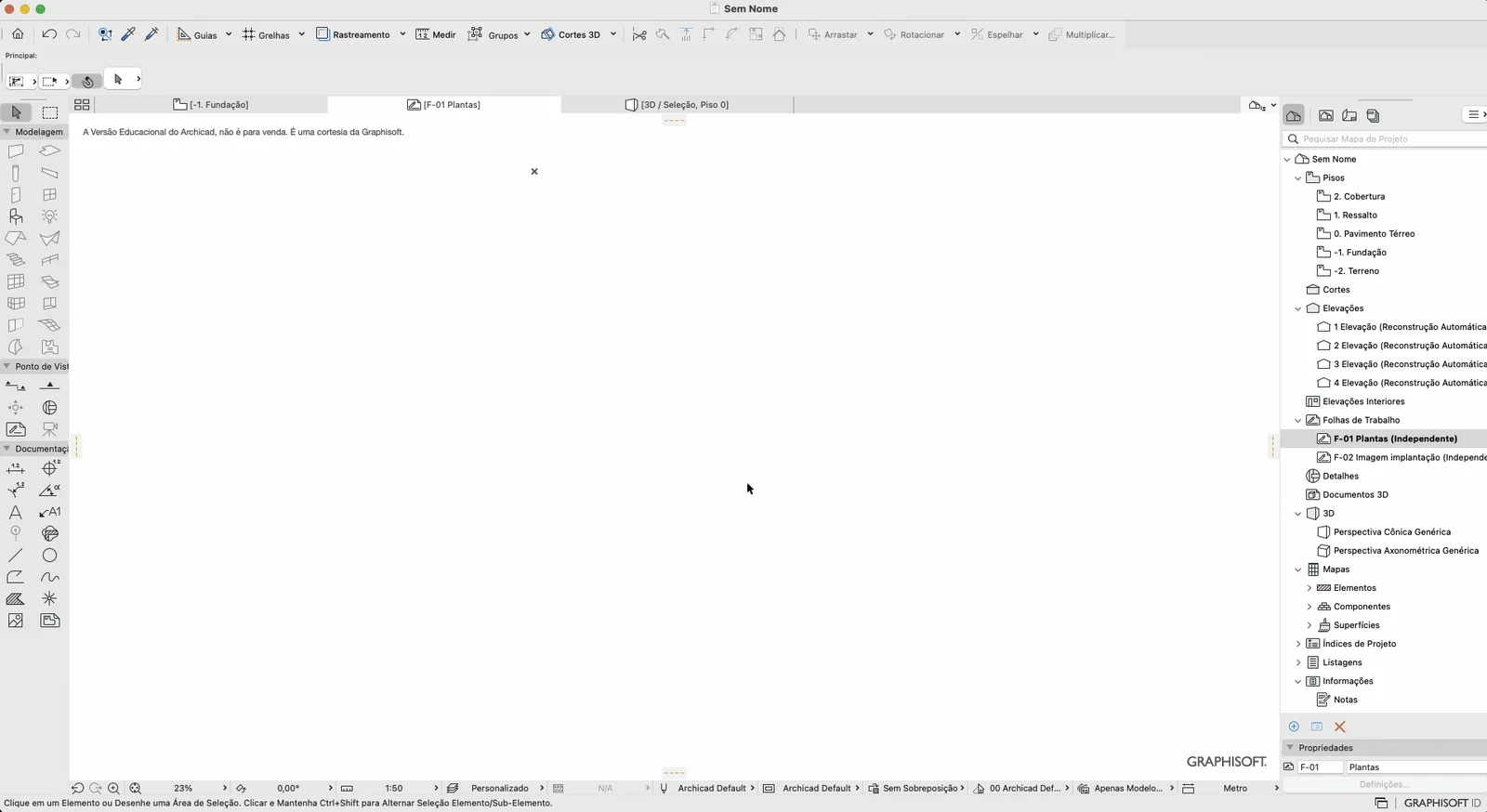

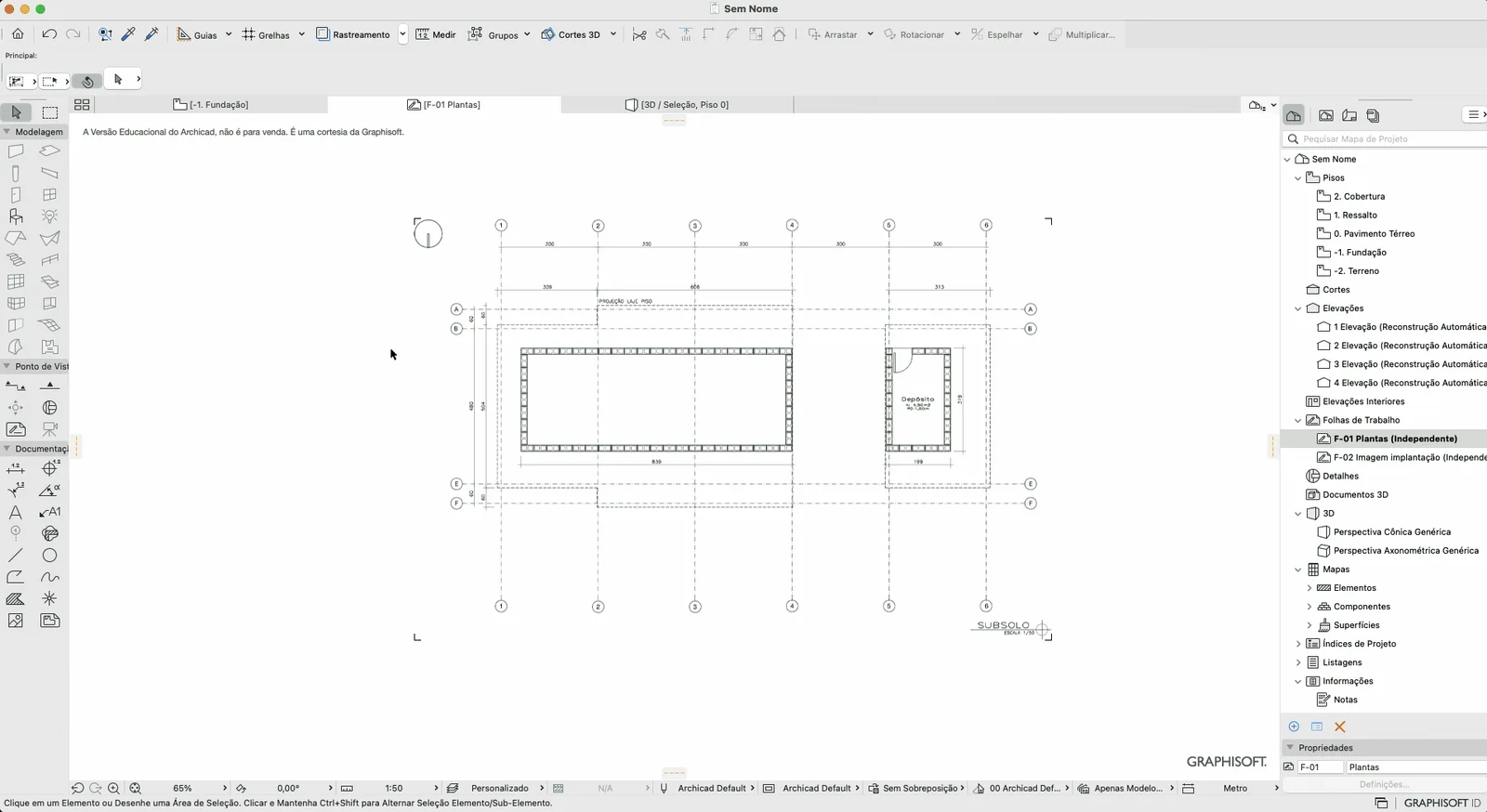

1. Crie uma nova folha de trabalho, insira a planta do subsolo e ajuste o tamanho a partir de uma medida conhecida.



2. Ative o Rastreamento, escolha como referência o piso -1. Fundação, ative Referência no topo e alinhe a imagem aos eixos da grelha.



Perímetro da fundação

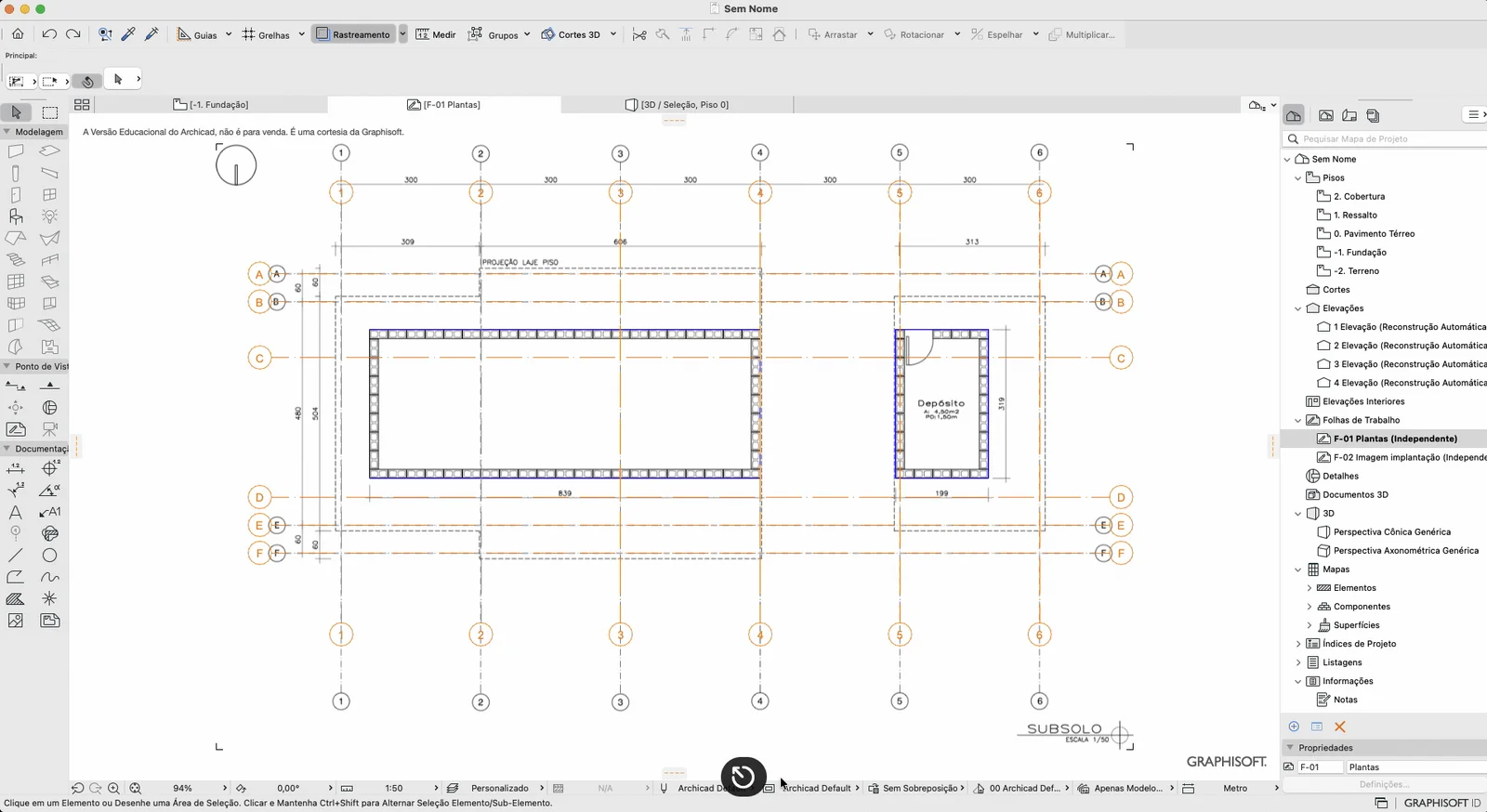

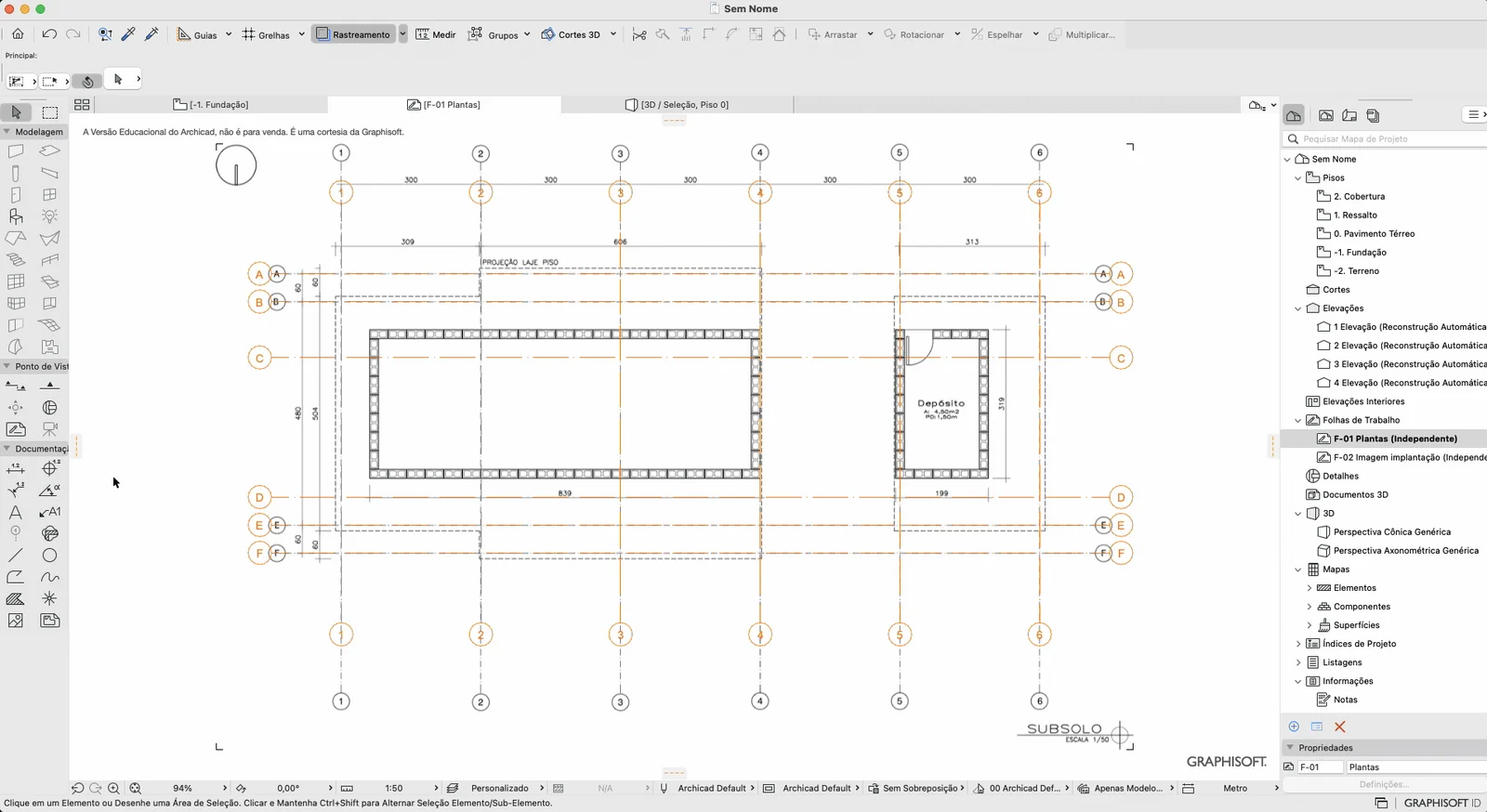

1. Desenhe o perímetro das paredes da fundação a partir do eixo de grelha B.

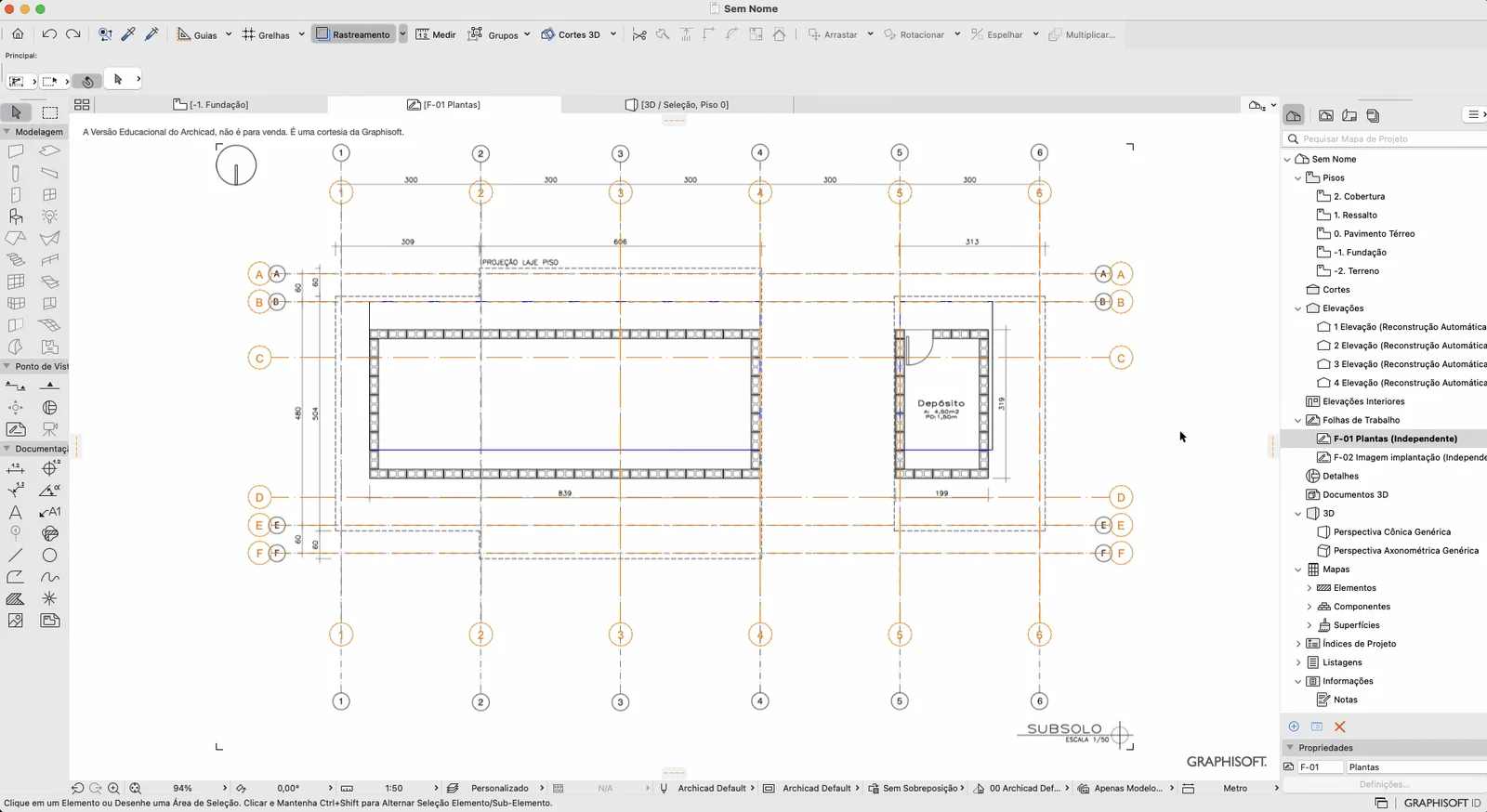

2. Arraste os retângulos 0,60 m para baixo (eixo Y). Arraste o retângulo do contorno do depósito 0,095 m para a esquerda (metade do bloco de 19 cm).



3. Copie os retângulos para o piso -1. Fundação.
