Exercícios ProjeçõesImprimir sem redimensionamento (100% de escala no A4)
Pdf exercícios
2026-2 DPB_AU Exercícios Projeções R03.pdf
Papel pontilhado isométrico/quadriculado (para 01 a 23)
Gabarito Parte 1 (01 a 15)
2026-2 DPB_AU Exercícios Projeções - Gabarito Parte 01.pdf
Gabarito Parte 2 (16 a 23)
2026-2 DPB_AU Exercícios Projeções - Gabarito Parte 02.pdf
Gabarito Parte 3 (24 e 25)
2026-2 DPB_AU Exercícios Projeções - Gabarito Parte 03.pdf
Gabarito Parte 4 (26 a 34)
2026-2 DPB_AU Exercícios Projeções - Gabarito Parte 04.pdf
Regras
- Executar linhas de construção à mão livre ou com instrumentos com grafite fino e/ou duro
- Executar linhas finais de contorno de arestas à mão livre com grafite largo e/ou macio
Material de referência
Projeções como um todo, mas especialmente:
Visualizando o volume como um todo
Recomendações gerais

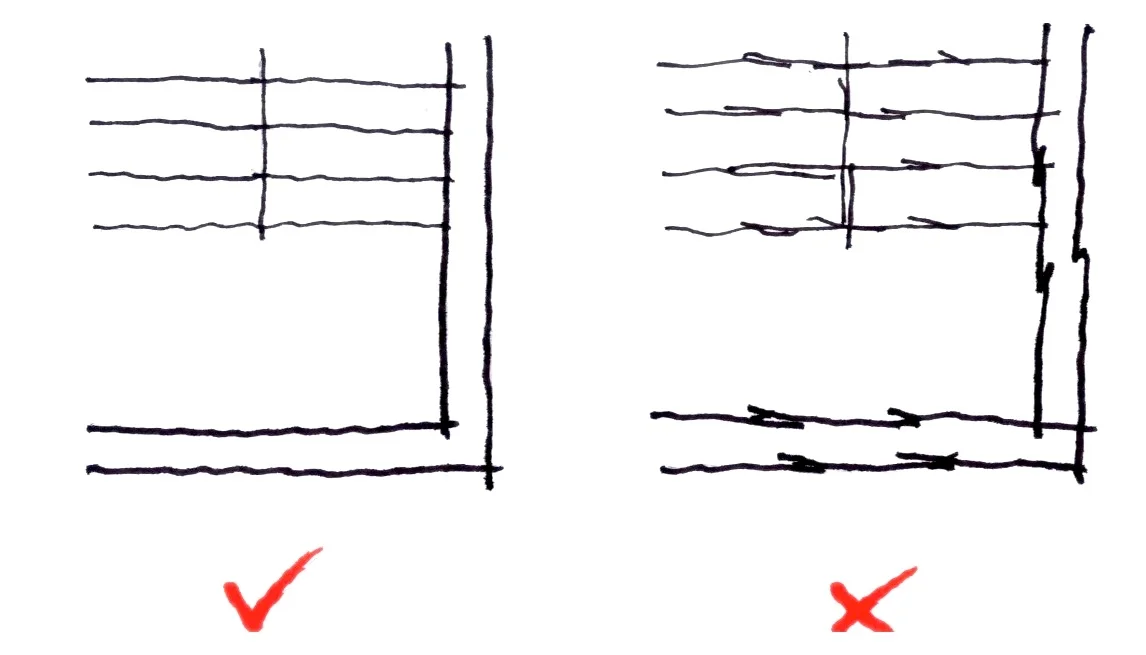

Linhas à mão livre
- Devem ser contínuas e confiantes, ainda que tremidas, e se encontrar nas quinas.
- Melhor trespassar as linhas nas quinas do que completar o traço no encontro
- Não devem ser interrompidas e retomadas, nem sobrepostas.

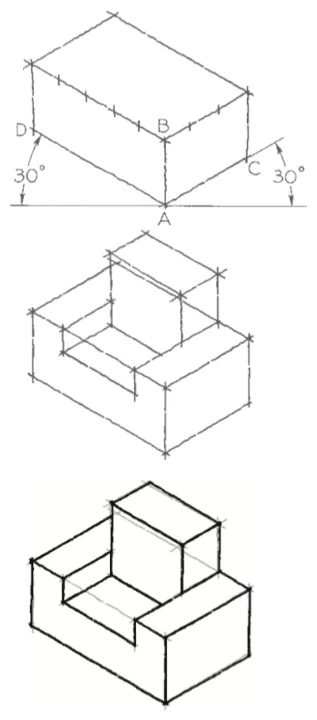

Exemplo de construção de desenho
A ordem que você deve estabelecer no layout do desenho é a seguinte:
- Esboce levemente as principais linhas verticais e horizontais ou isométricas.
- Com o mesmo traço leve, construa o restante do desenho, fazendo operações de adição e subtração.
- Reforce as linhas finais.
Não retrace suas linhas sobre elas mesmas: procure traçá-las de uma só vez.
Não é necessário apagar as linhas de construção.

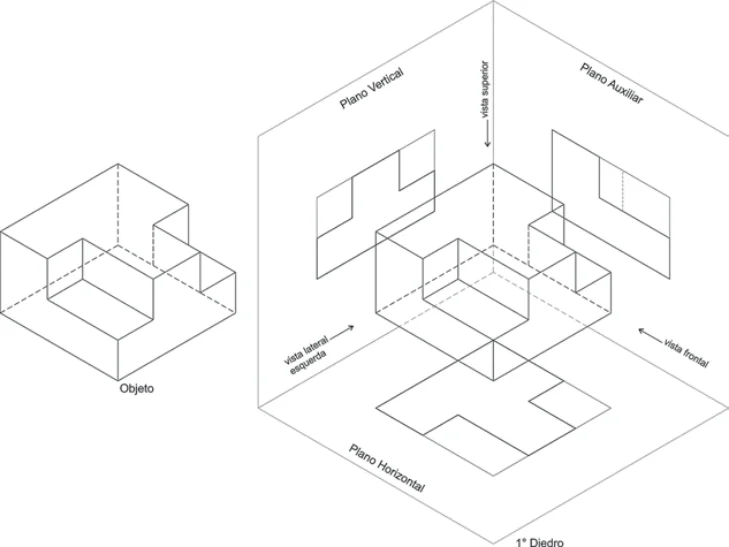

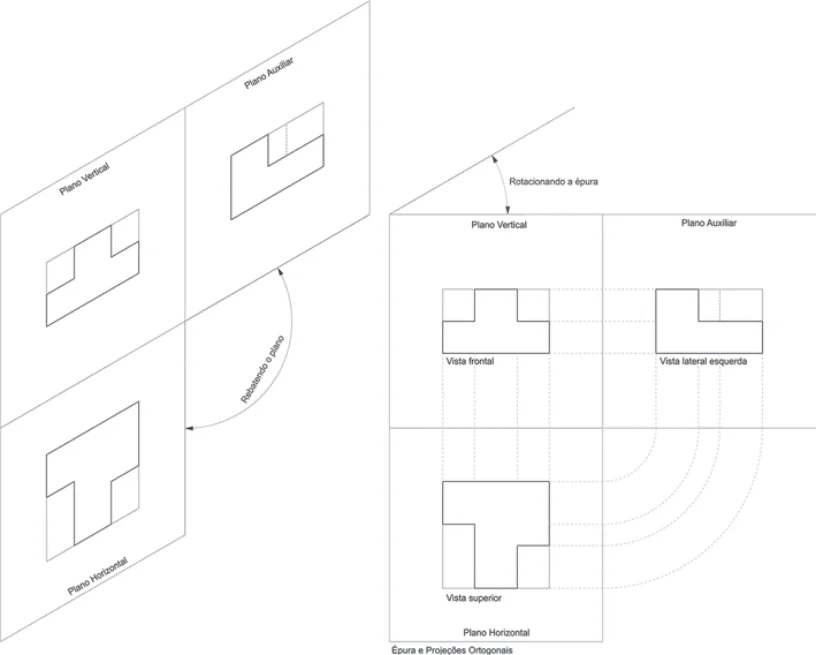

Vistas
- Trabalhar com as vistas Frontal, Superior e Lateral esquerda.
- A vista frontal é sempre vista pelo lado direito (imagens abaixo), a não ser que indicado.
