AP1.2 - Maquetes de Processo

Objetivos

• Explorar as materialidades e técnicas de aplicação de modelos de topografia para construção de modelos processuais.
• Testar diferentes geometrias e posições de implantações com e sem movimentação de terra

Preparação (por grupo)

• Levar 2 cópias da base disponibilizada, impressas em formato A4 sem redimensionamento (escala 100%):

  AP1-2 - Terreno R01.pdf

• Levar folhas de isopor de 5mm de espessura 2 folhas de 100x50cm ou 4 folhas de 50x50cm.

• Levar cola de isopor, cola branca, estilete e palitos de madeira (palitos de dente).

Descrição da atividade

1. Em sala, cada grupo deverá produzir uma maquete na escala 1:200 a partir da base topográfica disponibilizada utilizando para isso isopor (para representar as curvas de nível) e palitos.

2. A seguir, cada grupo irá conduzir no mínimo 3 estudos de implantação. O objetivo é testar diferentes soluções volumétricas e estratégias de implantação de uma edificação sobre um terreno acidentado e considerando dados de insolação.

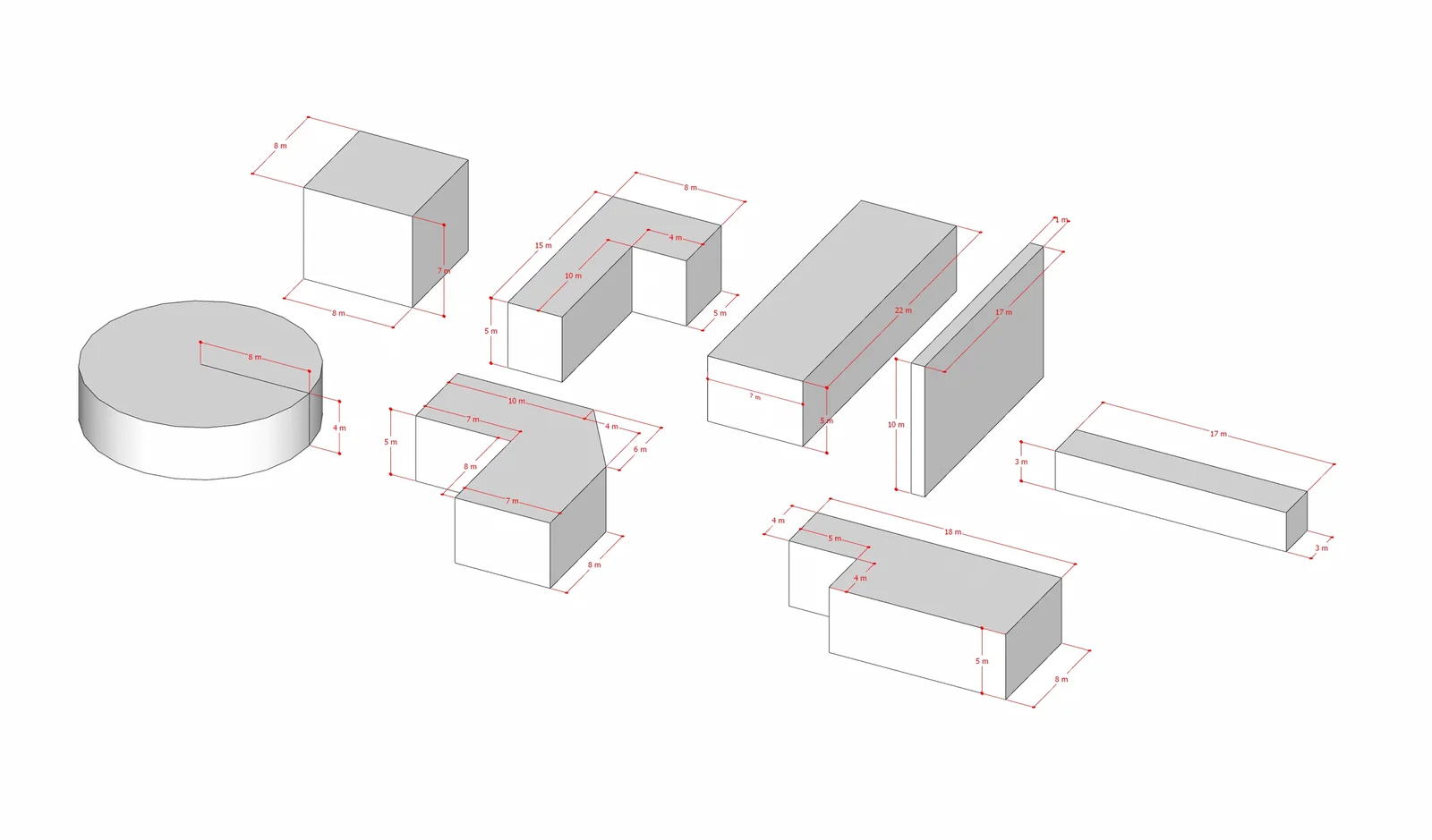

   Nesta etapa teste volumetrias diversas como por exemplo: paralelas às curvas de nível, inclinadas, térreas, suspensas etc.) a partir de combinação das seguintes formas geométricas (caso deseje, pode testar outras formas):



3. Em seguida, individualmente, cada aluno deverá produzir uma série de fotografias explorando suas maquetes enquanto espaço arquitetônico. Nessa etapa, a maquete será considerada na escala do habitável. Devem ser considerados aspectos como composição das fotografias, iluminação, contraste, como no exercício anterior. Atenção para os ângulos escolhidos para as imagens, estes devem considerar a vista de um observador humano com cerca de 1,7m de altura.

4. A partir da série fotográfica, cada um deverá escolher 3 imagens e postar no link disponibilizado.

Orientações gerais:

• As maquetes devem ser trabalhadas processualmente, ou seja: não são maquetes de apresentação, mas sim de trabalho. (sem pintura, apenas com as cores próprias dos materiais utilizados)
• Como inspiração, pesquisar maquetes dos arquitetos Yona Friedman, Peter Zumthor e os trabalhos da artista Lygia Clark

Avaliação

Critérios de avaliação

1. Atendimento ao escopo: 6pt.
2. Processo de desenvolvimento: 4pt.

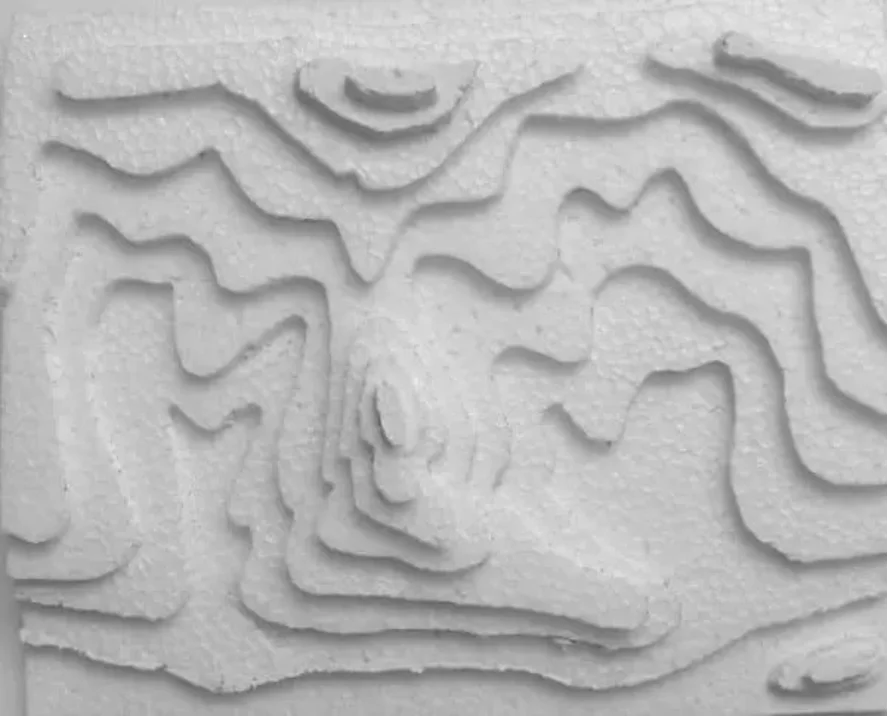

Exemplo de maquete topográfica feita em isopor

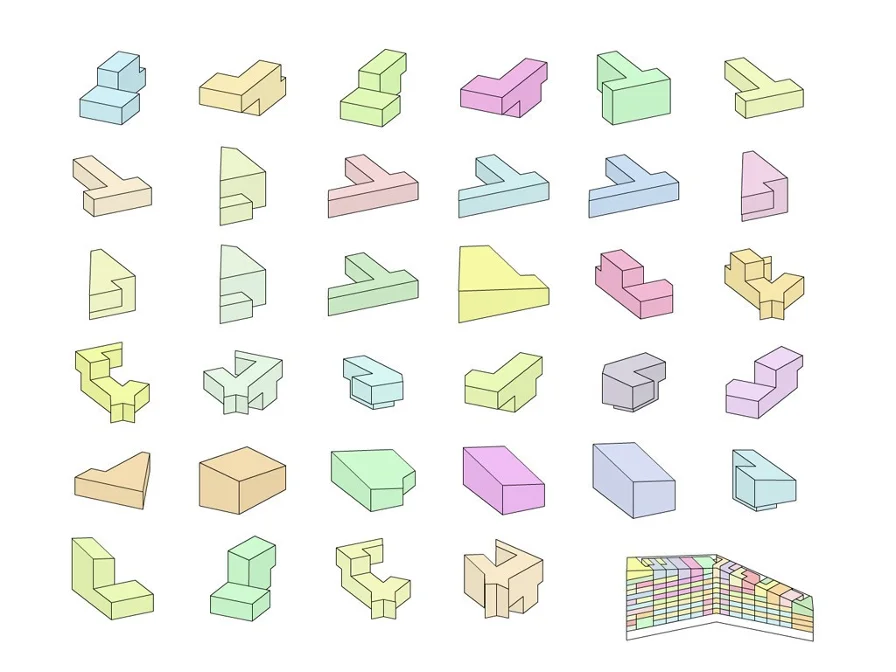

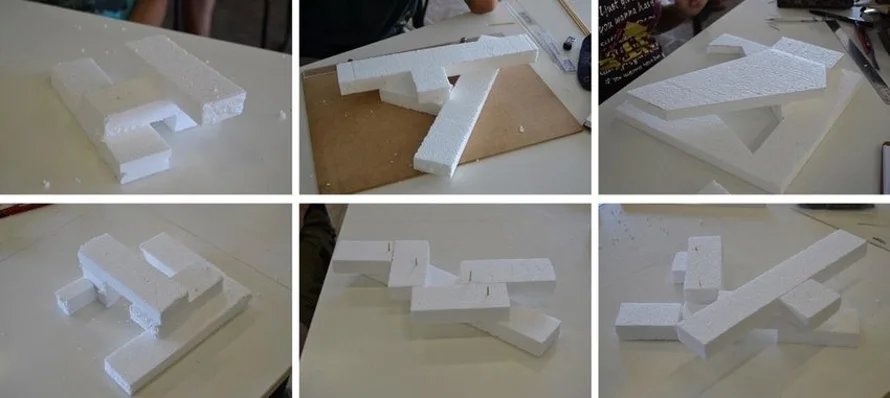

Exemplos de estudos volumétricos:
